双层防滑油气工业橇装设备

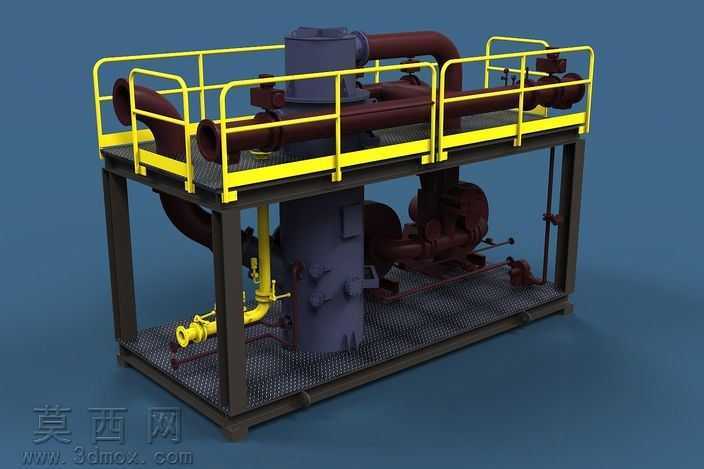

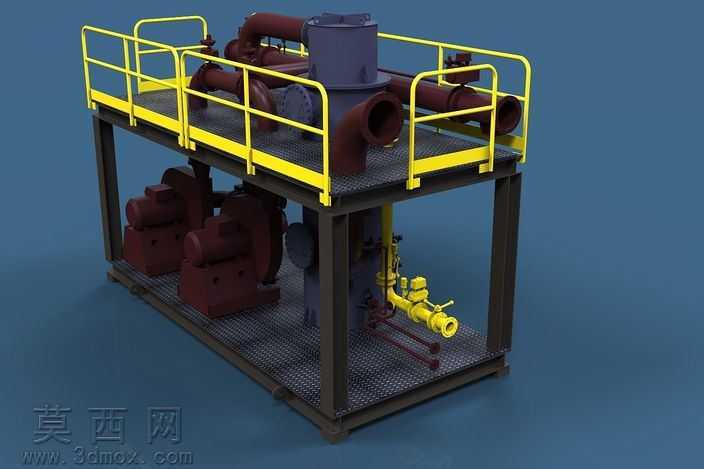

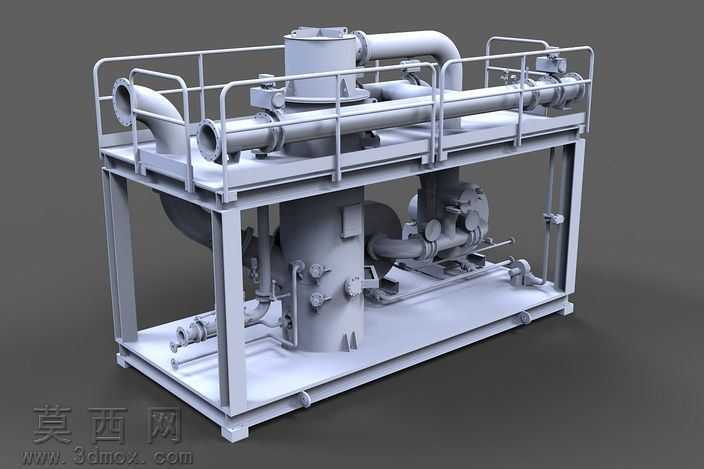

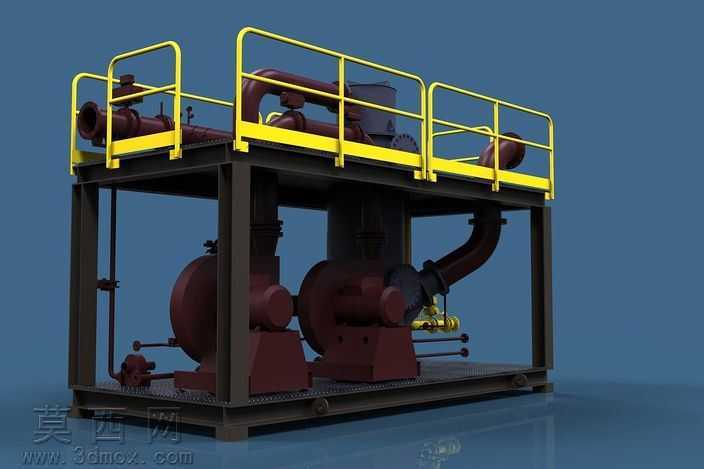

本作品为面向油气领域的双层橇装工业设备三维模型，建模阶段严格遵循工业橇装设备的实际设计规范，先以基准轴、基准面搭建整体装配定位框架，自下而上完成各层级零部件的建模与装配。底层框架采用型钢焊接结构建模，还原了型材的截面特征与焊接拼接的节点细节，底部铺设防滑花纹钢板，通过纹理映射还原钢板的凹凸防滑纹理，同时对平台边缘的踢脚结构做了精细化建模，避免作业时工具滑落。上层操作平台同样采用防滑格栅板设计，四周装配标准化的黄色安全防护栏杆，建模时还原了栏杆的立柱、横杆、踢脚板的连接结构，栏杆转角处做了圆弧过渡处理，符合工业安全防护的设计要求。设备的管路系统是建模的核心部分，区分了不同介质的管路：深褐色管路为油气输送主管道，建模时还原了管道的弯头、三通、法兰连接结构，以及管道上安装的阀门、仪表接口细节；黄色管路为辅助工艺管路，还原了小口径管道的走向、阀门手轮、接头等细节，所有管路的排布遵循管路设计的最小间距要求，避免干涉。设备主体的承压罐体采用实体建模，还原了罐体上的接管、人孔、支腿结构，罐体与框架的连接支座做了加强筋建模，还原实际承重结构的设计细节。渲染阶段采用工业蓝作为背景底色，框架部分赋予深灰色金属漆材质，还原钢结构的哑光金属质感；管路部分根据介质不同赋予对应色彩的金属材质，主管道做了轻微的锈迹质感处理，还原工业设备的使用质感；黄色栏杆赋予醒目的安全黄烤漆材质，格栅板赋予防滑金属纹理材质，通过打光突出设备的层级结构与管路走向，明暗对比清晰展现各部件的装配关系。设计思路上围绕防滑作业需求，上下两层操作面均采用防滑结构设计，整体采用橇装式集成结构，无需现场复杂安装即可整体转运部署，适配离岸等场景的快速作业需求，所有部件的建模比例严格参考工业实际尺寸，装配关系符合机械设计规范，可用于方案展示、结构验证等场景。
