微电子TMX系列12V压电式蜂鸣器结构设计

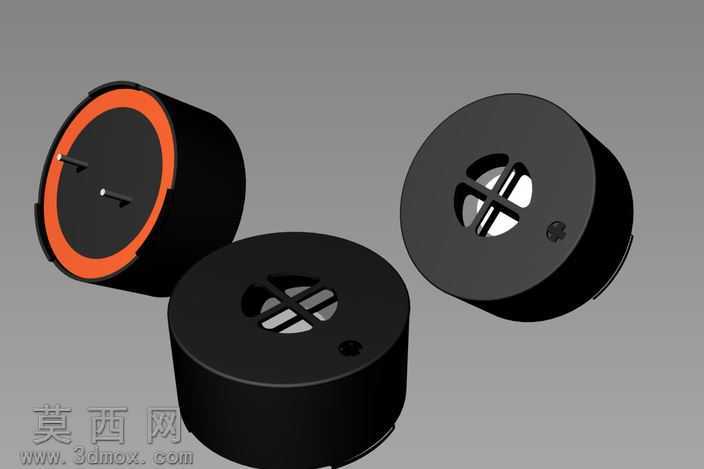

本作品为微电子TMX系列TMX-12H型换能蜂鸣器的三维参数化建模成果，建模过程以实物测绘的尺寸参数为基准，在三维建模环境中完成全结构的1:1还原，整体采用圆柱式同轴布局，完整复现了该款蜂鸣器1.5KHz谐振频率、110dB声压级、12V额定工作电压对应的结构特征。建模阶段首先绘制蜂鸣器的圆形截面轮廓，通过拉伸命令生成主体圆柱壳体，壳体壁厚严格匹配实物的注塑成型壁厚参数，保证结构强度与实际产品一致；针对蜂鸣器的发声端面，分别构建了两种不同的端面结构：其一为带橙色环形标识的引脚引出端面，该端面精准定位两个金属插装引脚的安装位置，引脚直径、伸出长度、中心间距完全符合插装焊接的尺寸要求，橙色环形装饰圈通过独立的拉伸实体构建，与黑色壳体做贴合装配处理，还原产品的外观标识特征；其二为带十字格栅出声孔的发声端面，格栅的筋条宽度、开孔占比经过尺寸校核，既保证出声效率匹配110dB的声压参数，也还原了实物的防尘防护结构，同时在壳体侧面预留了定位小凸点与安装凹位，对应产品实际装配时的卡扣定位结构。材质与渲染环节，为壳体部分赋予哑光黑色ABS工程塑料材质，调整材质的粗糙度、反光度参数还原注塑件的哑光质感，橙色标识圈赋予高饱和度的橙色硬质塑料材质，金属引脚赋予镀镍金属材质，调整金属的反射参数还原引脚的金属光泽；渲染阶段采用三点布光方案，主光源从斜上方投射突出壳体的圆柱轮廓与格栅的立体结构，辅光源补光消除暗部死黑，环境光添加微弱的反光效果，让黑色壳体的层次更加清晰，多角度摆放三个蜂鸣器模型，分别展示引脚端面、出声端面、侧面定位结构的细节，让观者可以全面了解产品的外观与结构特征。设计过程中充分考虑了该类蜂鸣器的量产装配逻辑，所有结构的拔模斜度、壁厚均匀性都经过校验，避免出现注塑缺陷，出声孔的格栅结构做了圆角过渡处理，既符合实际生产的工艺要求，也避免尖锐棱角带来的安全隐患，引脚与壳体的配合位置做了嵌装结构设计，还原实际生产中引脚与塑料壳体的注塑嵌合固定方式，保证模型的结构合理性与工程实用性，可直接用于电子设备的装配干涉检查、产品展示、结构教学等场景。
