四旋翼航拍无人机外部结构三维建模

　　该模型聚焦四旋翼无人机的外部结构呈现，未涉及内部飞控、电调、电池等元器件的细节刻画，整体围绕外部气动外形、部件安装边界做完整还原，可作为高校低空飞行器项目研发阶段的外形验证基础载体使用。从实际应用场景来看，这类无内部细节的外部模型，多用于前期方案展示、气动仿真前置校验、挂载接口适配验证环节，不需要拆解内部结构的场景下，能够大幅降低模型加载负荷，提升方案评审阶段的展示流畅度，也可作为科普类展示、影视动画素材的基础模型使用，适配不需要做内部结构动力学仿真的轻量化使用需求。

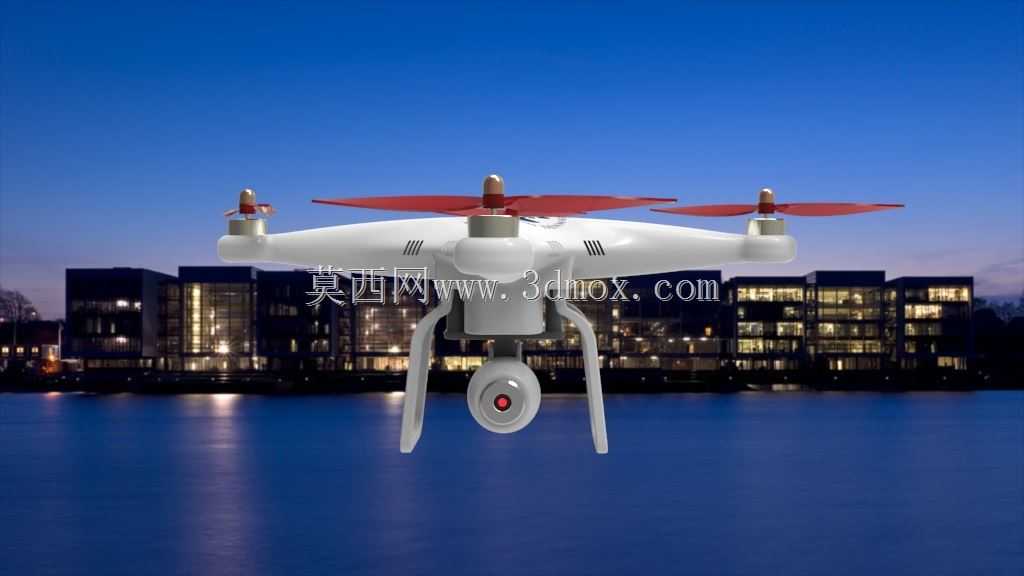

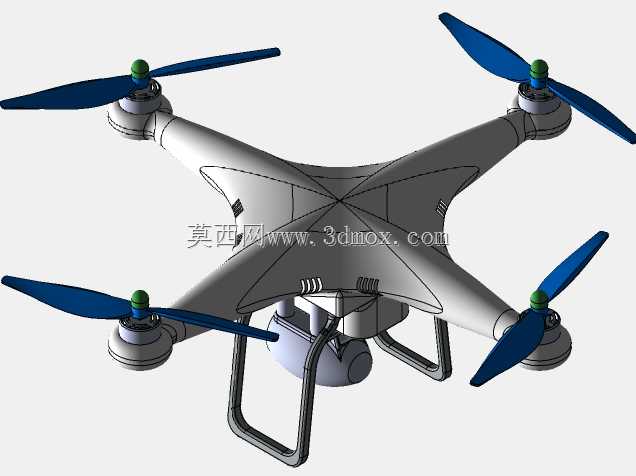

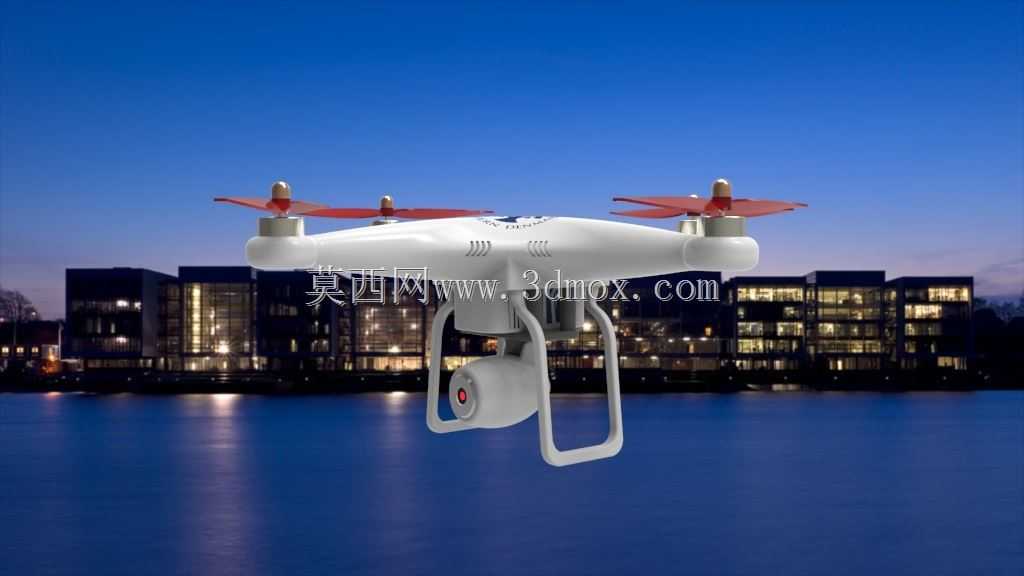

　　从功能特性层面看，模型完整还原了四旋翼无人机的核心外部功能部件：四个机臂端的旋翼安装位预留了标准的桨叶安装平面，旋翼保护结构的轮廓完全贴合实际量产机型的防护边界，机身下部的云台挂载支架做了完整的结构还原，云台与机身的连接位、相机镜头的防护轮廓都做了写实处理，能够直观呈现航拍作业时的镜头视野遮挡范围，方便前期做航线规划时的视野校验。机身顶部的标识区域、机臂的散热格栅纹理都做了对应还原，能够匹配实际产品的外观识别特征，在做产品宣传渲染、方案汇报演示时可以直接赋予材质输出效果图，不需要额外做外观细节的补全工作。

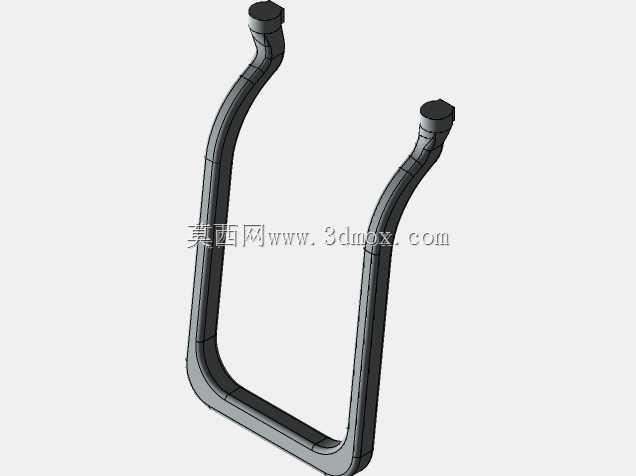

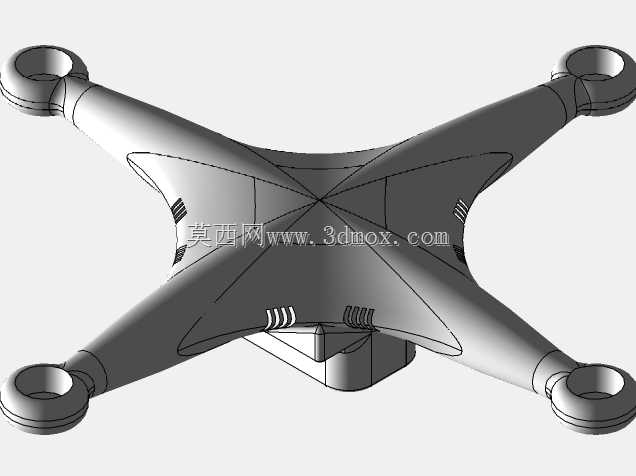

　　设计思路上，该模型采用对称式布局建模逻辑，以机身中心为原点，四个机臂沿X、Y轴正负方向对称分布，旋翼旋转平面保持同一水平高度，保证气动布局的合理性，符合四旋翼飞行器的常规重心分布逻辑。机身主体采用流线型曲面过渡，从机头到机尾的曲面弧度做了减阻优化，能够降低低空飞行时的正面风阻，机臂与机身的连接位置做了圆弧过渡处理，既避免应力集中问题，也能减少飞行过程中连接位的紊流产生。下部的起落架采用一体式支架结构，两个支撑脚的跨度预留了足够的地面停放稳定性边界，起落架高度完全覆盖下部云台的垂直尺寸，保证降落时云台相机不会直接接触地面，避免起降过程中的镜头磕碰损伤。

　　外形尺寸与安装边界方面，模型的旋翼旋转直径、机身长宽高比例完全参照常规消费级航拍无人机的实际尺寸比例搭建，机臂端的旋翼安装位直径适配常规的自锁桨安装尺寸，下部云台的安装接口位置预留了标准的减震球安装空间，起落架的支撑脚宽度、跨距都符合实际起降的平稳性要求，机身侧面的散热格栅位置对应内部电调、飞控的常规安装区域，虽然未做内部结构，但外部开口位置完全匹配内部元器件的散热需求。在做二次开发时，可以基于该外部模型直接做内部结构的嵌套设计，不需要重新调整外部曲面的边界尺寸，能够缩短整机研发的建模周期，也可以基于该模型做外壳改装、配件加装的设计验证，比如加装夜航灯、投放装置、避障传感器等外部配件时，能够直接在模型上确认安装位置的干涉情况，验证配件加装后的气动影响范围。

　　从工程应用的实际角度出发，这类纯外部结构模型的价值在于剥离了内部复杂结构的干扰，让设计人员能够把注意力集中在外形优化、外部挂载适配、气动外形校验这些前期研发环节，不需要在方案初期就投入大量精力做内部元器件的细节建模，尤其适合高校科研项目、产品概念设计阶段的快速方案迭代，在做风洞仿真前置的外形校验时，轻量化的外部模型能够提升网格划分效率，缩短仿真计算周期，也方便在方案评审阶段快速调整外观曲面，根据评审意见做外形的迭代修改，不会因为内部结构的关联约束影响外形调整的效率。模型的曲面连续性做了统一处理，所有外表面都保持G2连续，赋予材质后不会出现曲面折痕、光影断层的问题，直接用于渲染输出也能达到商用展示的精度要求，不需要额外做曲面修补工作。
