八旋翼航拍作业无人机结构设计

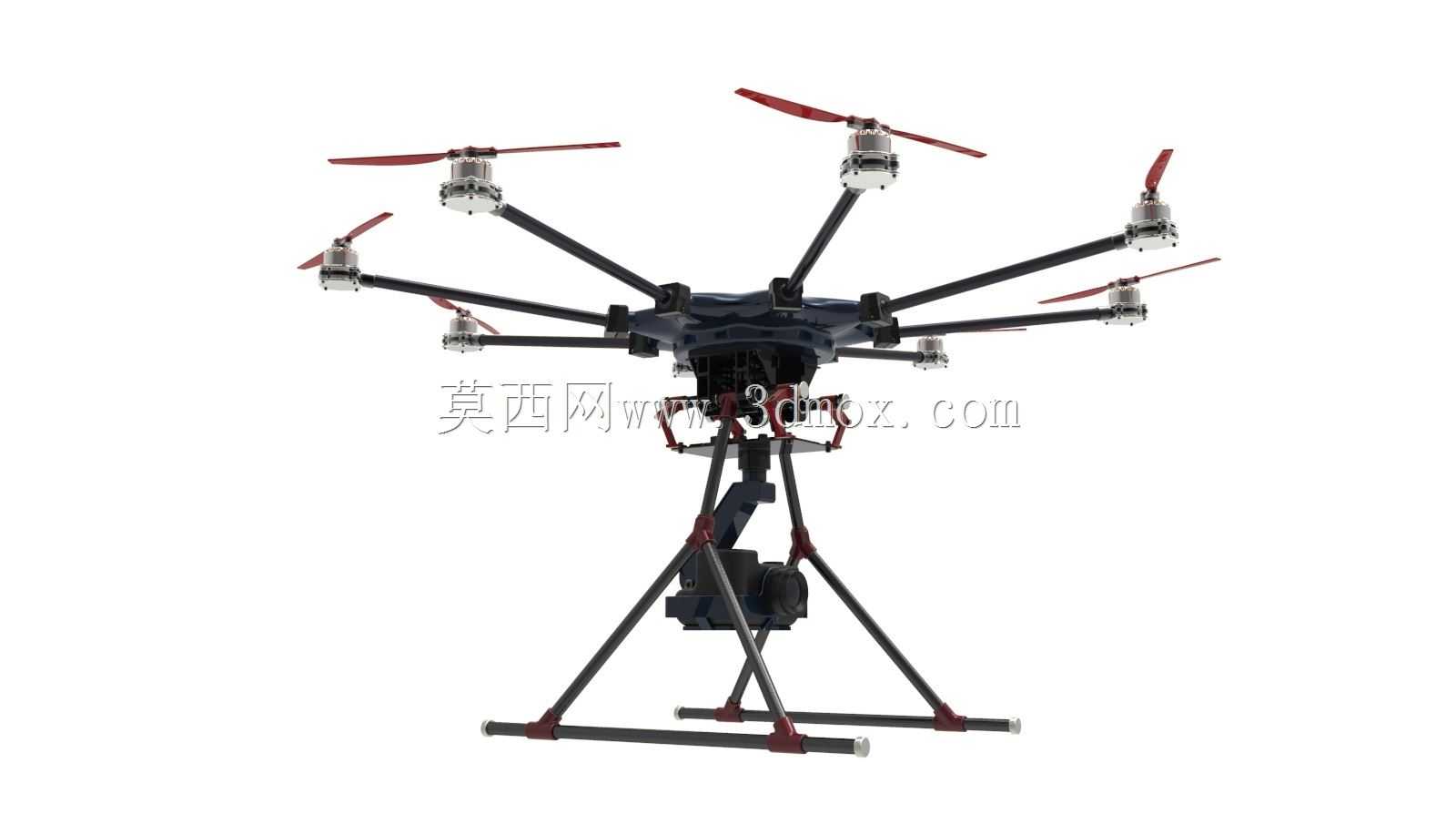

　　这款八旋翼飞行器的机架采用中心对称辐射式布局，八根机臂从中心主机壳向外等角度延伸，相邻机臂夹角为45度，相比常规四旋翼布局，单轴动力负载可降低30%左右，在单电机出现动力故障时，剩余七个轴的动力输出仍可维持飞行器姿态稳定，大幅提升低空作业的安全冗余，适配复杂环境下的巡检、航拍作业需求。机臂采用碳纤维圆管材质，在保证结构抗弯强度的前提下，尽可能降低自身重量，机臂与中心壳体的连接位置采用快拆式锁紧结构，日常转场运输时可快速将机臂折叠收纳，减少整机占用的运输空间，到达作业现场后无需额外工具即可完成机臂展开锁紧，锁紧位置设计有定位销，可保证每次安装的机臂角度一致，避免因安装偏差导致的动力配平问题。中心主机壳采用上下分瓣式结构，

　　内部预留了飞控模块、电源管理模块、信号接收模块的安装位，各模块安装位置设置有减震棉安装槽，可过滤飞行过程中电机产生的高频振动，避免振动传递至飞控的惯性测量单元导致姿态解算偏差，同时壳体内壁设计有走线槽，所有动力线、信号线均可沿走线槽规整布置，避免线材与运动部件干涉，也减少了线材杂乱带来的电磁干扰问题。起落架采用桁架式支腿结构，四条支腿从中心壳体下方斜向延伸至底部，支腿之间通过横向连接杆形成稳定的三角支撑结构，支腿底部设置有橡胶缓冲脚垫，降落时可吸收地面冲击，避免硬着陆对机身挂载设备造成损伤；起落架的高度经过适配设计，底部与中心壳体之间预留了足够的挂载空间，可搭载可见光相机、红外热成像仪等任务载荷，支腿的横向跨度经过计算，

　　降落时即使存在5度以内的倾斜角度，也不会出现侧翻问题。动力系统安装在机臂末端，每个电机座采用铝合金材质，可快速传导电机工作时产生的热量，避免长时间大负载飞行导致电机过热退磁，螺旋桨采用正反桨交错布局，相邻机臂的螺旋桨旋转方向相反，可抵消旋翼旋转产生的反扭矩，无需额外的扭矩补偿结构即可维持机身航向稳定。云台挂载位置设计在中心壳体正下方，采用减震球与机身连接，可过滤飞行过程中的机身小幅振动，保证挂载的成像设备输出画面稳定，挂载接口采用通用快装结构，可根据不同作业场景快速更换不同的任务载荷，无需对机架结构进行改造。整机的重心设计严格落在旋翼升力的中心轴线上，电池安装位置设置在中心壳体上方的电池仓内，

　　可通过调整电池的前后位置对整机重心进行微调，保证不同挂载重量下的重心配平，减少飞行过程中的动力损耗，提升续航表现。机臂末端的电机座位置设计有LED指示灯安装位，可在夜间作业时清晰显示飞行器的朝向与位置，方便操作人员判断飞行姿态。整机的所有连接紧固件均采用防松设计，关键受力位置的螺丝涂抹螺纹胶，避免长时间飞行的振动导致紧固件松动，所有外露的线材均设置有保护套管，避免户外作业时线材被树枝等障碍物刮损。这款飞行器的结构设计充分考虑了户外作业的实际需求，在结构强度、自重、维护便捷性之间做了平衡，既满足了低空作业的稳定性要求，也兼顾了日常转场、设备维护的使用便利性，可适配航空测绘、电力巡检、应急侦察等多种低空作业场景的使用需求。
