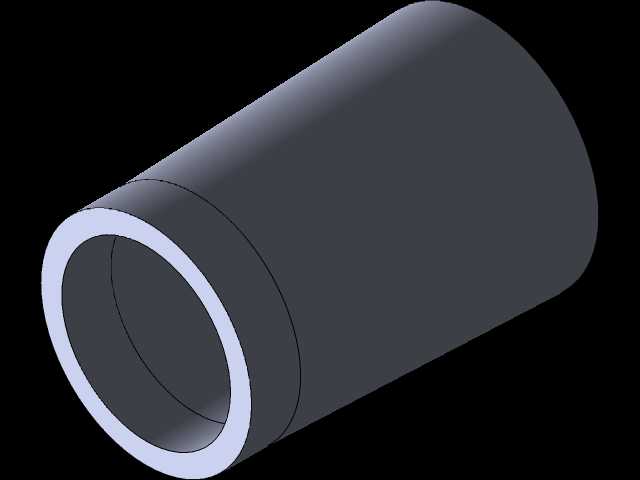

模具挤压路径配套空心气缸结构

　　在金属型材挤压、高分子材料模压成型的生产场景中，这类配套挤压路径的空心气缸是保障料流稳定输送的核心执行部件，不同于常规实心活塞杆气缸的结构逻辑，它采用通体空心的贯通式设计，核心作用是为待挤压的坯料提供稳定的推送压力，同时让坯料可直接从缸体中心通孔穿过，匹配连续挤压的长行程生产需求，避免了常规气缸推送时需要额外配置料道转接的冗余结构，能有效减少挤压过程中料流的转向阻力，降低坯料在输送环节出现卡滞、表面划伤的概率。从实际产线的适配需求来看，这类气缸的安装边界需要严格匹配挤压模具的进料口同轴度要求，缸体的外圆柱面作为主要安装基准面，设计时预留了足够的装夹定位长度，可直接通过法兰压块或者锁紧抱箍固定在模架的进料端，

　　不需要额外加工复杂的安装座，能大幅压缩模架的整体轴向尺寸，对于多工位连续挤压设备来说，这种紧凑的安装结构可以让工位间距缩小15%左右，提升整线的排布效率。缸体的壁厚设计经过了反复的受力校核，挤压作业时缸体需要承受持续的径向气压推力以及坯料推送时的轴向反作用力，内壁的光滑度直接影响活塞的密封寿命，建模时内壁的粗糙度要求控制在Ra0.8以内，同时缸体端部做了15度的导向倒角，既方便活塞组件的装配，也能避免安装时刮伤密封圈导致气压泄漏。在功能特性上，这种空心结构的气缸还可以兼顾冷却介质的输送需求，部分高温合金挤压场景中，可以从缸体的空心通道通入惰性保护气体或者冷却气流，直接作用于刚挤出模腔的高温型材表面，不需要额外在模架上布置冷却管路，

　　简化了整线的管路排布。设计过程中需要重点考量缸体的同轴度公差，两端内孔与外圆柱面的同轴度误差需要控制在0.02mm以内，否则活塞运行时会出现偏磨，不仅会缩短密封件的更换周期，还会导致推送压力不稳定，直接影响挤出型材的截面尺寸精度。从实际使用的反馈来看，这类气缸的行程设计需要匹配挤压路径的总长度，预留10%左右的安全行程余量，避免活塞运行到行程端点时出现硬顶碰撞，缸体的外表面不需要做复杂的造型处理，保留均匀的圆柱面即可，既方便加工时的车削工序一次装夹成型，也能减少后期维护时的清洁死角，挤压生产中溢出的润滑脂、氧化皮等杂物很容易从光滑的外表面清理掉，不会积存在结构缝隙中影响设备运行。另外在和模具的对接端，缸体端面设计了嵌入式的密封槽，

　　可以直接和模具的进料端面贴合密封，不需要额外加装密封垫片，避免长期挤压作业后垫片变形导致的料流泄漏问题，这种一体化的对接结构也能保证挤压路径的全程顺滑过渡，没有台阶缝隙，不会在坯料表面留下挤压接痕，对于表面质量要求高的精密型材挤压来说，这一细节设计直接决定了最终产品的外观合格率。
