撞色笔夹款便携书写笔结构设计

　　日常办公与随身记录场景中，书写工具的握持手感、携带便利性与结构可靠性，是结构设计阶段需要平衡的核心要点。这款带一体式笔夹的书写笔，在结构布局上采用分段式装配逻辑，笔身主体作为核心储墨与握持承载结构，外轮廓做了微弧面收腰处理，握持区域的三道内凹导流槽并非装饰结构，一方面可以增加手指握持时的摩擦阻力，避免长时间书写出现打滑移位，另一方面也能在注塑成型阶段优化壁厚均匀性，减少壳体缩水变形的概率，笔身壁厚控制在1.2mm-1.5mm区间，既保证日常握持的结构强度，避免跌落时出现壳体开裂，也能控制整体重量，降低长时间携带的负重感。

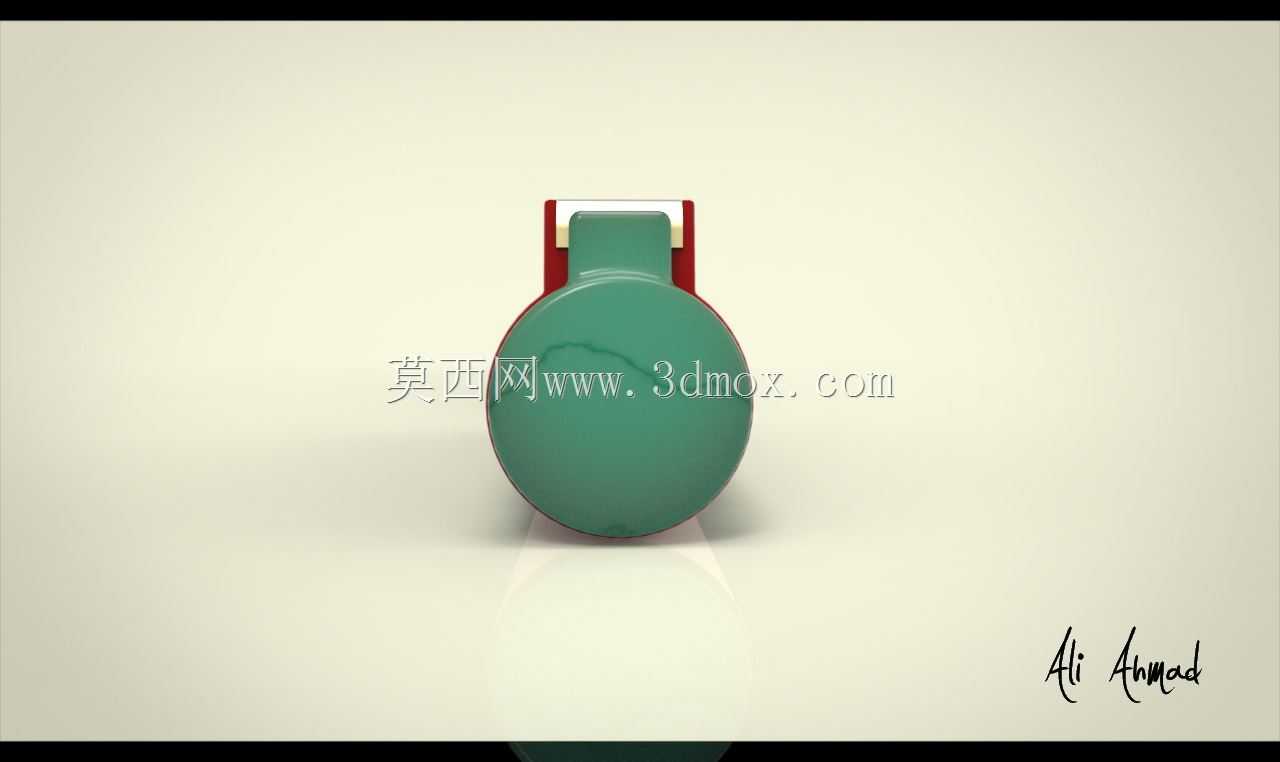

　　笔尾端采用独立封盖结构，封盖与笔身采用过盈配合加周向定位筋的连接方式，封盖外端面做了微弧球面处理，边缘做R0.8mm的圆角过渡，避免日常揣放时刮蹭衣物或包袋内衬，封盖与笔身的配合深度达到8mm，配合面设置3道均匀分布的轴向定位筋，既可以保证装配后无周向窜动，也能在需要更换笔芯时，无需额外工具即可徒手拆卸，拆卸力控制在15N-20N区间，既不会因为配合过松导致日常使用中封盖脱落，也不会因为配合过紧造成拆卸困难。

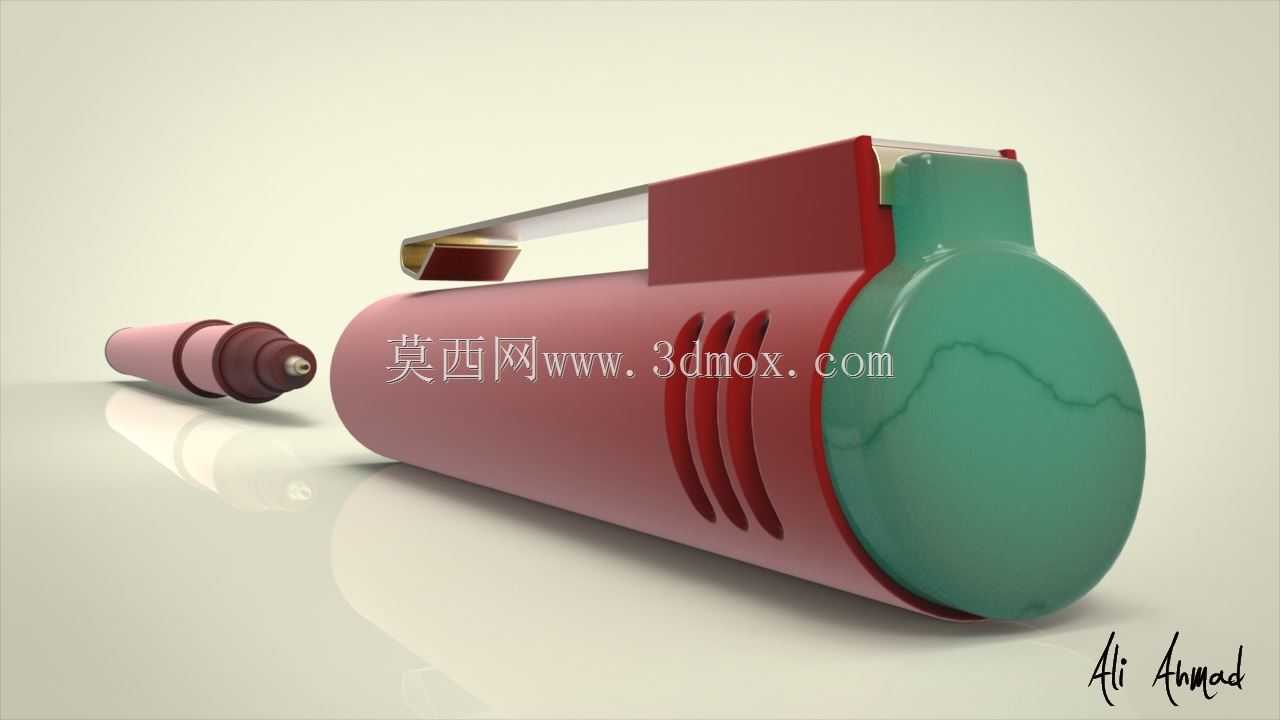

　　笔身上部集成的一体式笔夹是这款设计的核心功能结构之一，笔夹与笔身上部的安装基座采用一体化成型结构，笔夹悬臂长度控制在35mm，悬臂厚度从根部2mm逐步过渡到夹持端0.8mm，利用材料自身的弹性实现夹持功能，可适配厚度在0.5mm-3mm区间的笔记本封皮、口袋布料等载体，笔夹夹持端做了15度的上翘导向角，方便快速卡入夹持载体，同时夹持端的接触端面做了磨砂纹理处理，增加夹持摩擦力，避免笔身从夹持位置滑落。笔夹根部与笔身基座的过渡位置做了R2mm的圆角加强结构，避免反复掰动笔夹时出现应力集中断裂，经过结构校核，笔夹可承受超过5000次的反复开合夹持动作，仍能保持足够的夹持力，满足日常高频使用的寿命要求。

　　笔尖段采用独立的阶梯轴式装配结构，与笔身前端的内孔采用间隙配合加周向密封圈的结构，既可以保证笔尖段伸缩或者更换时的滑动顺畅度，也能避免笔身内部的墨水挥发或者漏墨污染衣物，笔尖伸出笔身的长度控制在12mm，符合日常书写的视线避让要求，书写时笔尖与纸面的接触角度可在45度-75度区间灵活调整，适配不同人群的书写习惯。笔尖段的金属嵌件与塑料基座采用注塑包胶的方式固定，嵌件埋入塑料基座的深度达到5mm，保证书写过程中笔尖不会出现歪斜或者脱落，金属笔尖的出墨通道做了0.3mm的等径流道设计，保证出墨均匀，不会出现断墨或者积墨的问题。

　　整体装配完成后，笔身总长度控制在140mm，最大直径18mm，整体重量控制在25g以内，属于便携书写工具的常规尺寸边界，可轻松放入常规笔袋、衬衫口袋或者笔记本的笔插位置，不会因为尺寸过大造成携带不便。各零部件的分型面都设置在非外观接触区域，装配后合模线错位量控制在0.05mm以内，握持区域无明显合模线凸起，保证握持手感的顺滑度。各塑料零部件都采用统一的拔模斜度设计，外观面拔模斜度1度，内部装配面拔模斜度1.5度，既方便注塑生产时的脱模，也不会影响装配后的配合精度。

　　在结构可靠性验证层面，笔身整体可承受1.2m高度自由跌落至水泥地面的冲击，跌落后各零部件无开裂、松脱，书写功能正常；笔夹在夹持2mm厚度钢板的状态下，持续悬挂72小时无永久变形，夹持力保持率超过90%；笔身与笔尾封盖、笔尖段的配合结构，经过1000次反复拆装测试，配合松紧度无明显变化，无磨损松脱问题。整体结构没有采用多余的装饰性零件，所有外轮廓特征都服务于握持手感、携带便利性与结构可靠性的核心需求，没有冗余的结构设计，既可以降低生产装配的复杂度，也能提升产品的长期使用稳定性，适配日常办公、学生记录、外勤随身记录等多场景的使用需求。
