折弯式光电传感器安装固定支架结构

　　这款折弯成型的金属支架，核心作用是为对射式、漫反射式光电眼提供可靠的安装承载，在包装生产线的物料检测工位、自动化输送线的到位触发点位、印刷设备的走料纠偏单元里都能见到这类结构的身影。不同于平直的安装片，它采用90度折弯的L型主体构型，其中一个折边用来贴合设备的安装基准面，另一个折边向外延伸，用来承载光电传感器本体，这种构型可以直接利用设备的立面或型材侧面作为安装基准，不需要额外加装转接角件，能有效压缩检测组件的安装占用空间，在设备侧边空间局促的场景下适配性更强。

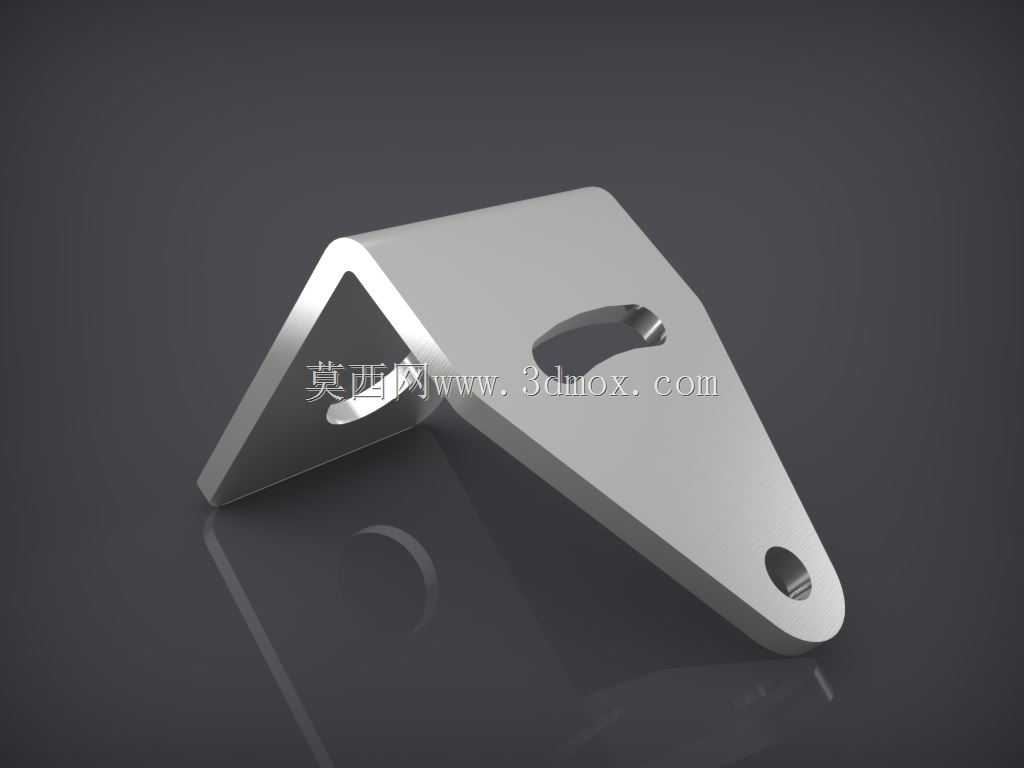

　　从结构细节来看，贴合安装基准的折边上开有长圆形的调节腰孔，这个孔型的设计是为了给安装位置留出调整余量，现场调试时可以顺着腰孔的长度方向微调支架的固定位置，以此改变光电眼的检测距离，适配不同尺寸的被测物料，不需要重新打孔定位，能大幅缩短现场调试的耗时。向外延伸的承载折边做了收窄的斜切过渡，末端开有圆形的传感器安装孔，孔位的中心与折边的折弯棱边保持了足够的安全距离，避免安装传感器时螺栓头与折弯处的R角发生干涉，同时折边的厚度经过匹配设计，既能保证传感器安装后不会因为设备运行的振动出现松动偏移，也不会因为过厚导致传感器的安装螺纹啮合长度不足。

　　设计这类支架的时候，首先要明确安装边界：折弯的内R角需要匹配所选板材的折弯工艺系数，避免折弯处出现开裂或者回弹超差的问题，两个折边的平面度公差需要控制在合理范围内，保证安装后基准面贴合严密，不会出现支架歪斜导致的检测光轴偏移。承载折边的长度需要结合光电传感器的检测盲区来确定，要保证传感器安装后，检测面到被测物料的距离落在有效检测区间内，同时要避开设备运行时物料、传动件的运动路径，防止支架被剐蹭变形。腰孔的长度一般设置为15-20mm，宽度比所用安装螺栓的公称直径大1mm，既保证调节顺畅，也不会因为间隙过大导致固定后支架出现窜动。

　　在实际应用场景中，这类支架常搭配M4或者M5的内六角螺栓固定在铝型材的T型槽上，或者直接锁附在设备的钣金立面上，表面做镀锌或者阳极氧化处理，应对车间里的切削液飞溅、粉尘附着等工况，保证长期使用不会出现锈蚀卡滞的问题。和一体铣削的支架相比，这种钣金折弯的支架耗材更少，加工效率更高，适合批量设备的配套使用，同时结构强度完全能满足光电传感器的安装承载需求，不会因为日常的调试触碰、设备振动出现结构变形。需要注意的是，折弯处的棱边需要做倒钝处理，避免安装调试时划伤操作人员，同时所有孔位的边缘都要去除毛刺，保证螺栓安装时能顺畅穿入，不会出现卡滞的情况。针对不同的安装空间需求，还可以在这个基础构型上调整折边的长度、腰孔的位置，或者在承载折边上增加不同规格的安装孔，适配不同外形尺寸的光电传感器，不需要重新设计整体结构，具备不错的衍生适配能力。
