Amarock轻量化三人夹持工装夹具

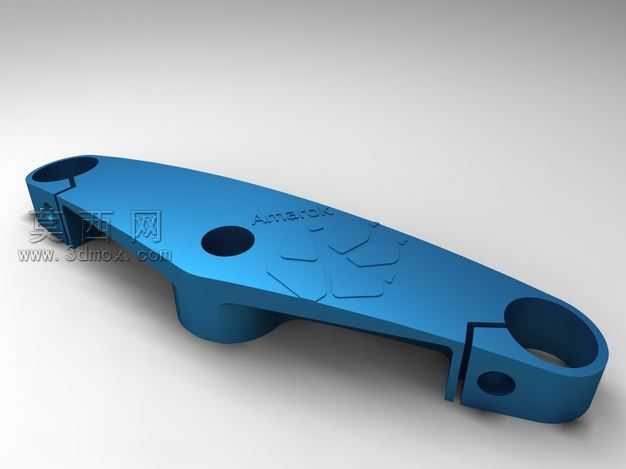

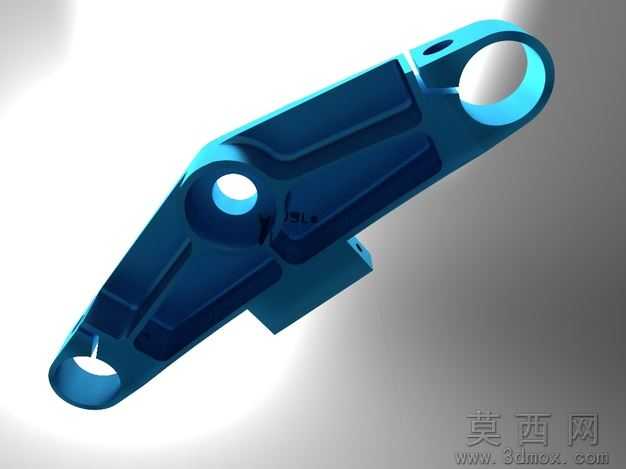

本作品为Amarock三人夹持工装结构件，采用三维参数化建模方式完成全流程设计，建模阶段首先完成整体轮廓的草绘定位，以两端同轴铰接孔位为基准搭建主体骨架，逐步拉伸生成主体承载梁结构，同步完成中部减重槽、定位孔、端部开槽夹口的特征构建，所有孔位、槽体、安装面均做了公差适配的参数预留，可直接对接后续加工生产的尺寸校验需求。渲染阶段采用哑光金属阳极氧化蓝色材质，模拟铝合金硬质氧化的表面质感，调整环境光与漫反射参数，清晰呈现主体表面的防滑压纹、品牌标识刻印细节，通过多角度打光凸显结构的曲面过渡与棱角特征，完整还原零件的真实加工后视觉效果。结构设计上以低自重、高刚性为核心目标，主体采用长梁式承载结构，两端设置铰接安装孔位用于连接夹持驱动组件，端部开设弹性开槽形成自适应夹口，可适配不同尺寸的被夹持工件，中部开设大尺寸异形减重槽，在保证梁体抗弯、抗扭刚性的前提下大幅削减零件自重，最终成品重量控制在1016g，兼顾了工装使用所需的结构强度与轻量化操作需求。设计思路围绕工装夹具的实际使用场景展开，摒弃冗余的厚重结构设计，通过拓扑优化思路去除非承载区域的多余材料，主体表面压制的防滑纹理既提升了零件的外观辨识度，也可在手动调整夹具位置时增加摩擦力避免打滑，所有棱边均做了圆角过渡处理，避免使用过程中出现锐边划伤的安全隐患，整体结构无复杂异形曲面，可通过常规铣削加工完成生产，具备良好的加工工艺性，适配多工位同步夹持的三人协同作业工装使用需求，可广泛应用于钳工装配、工件定位、多工序同步装夹的作业场景。
