Amarok轻量化赛车三夹结构设计

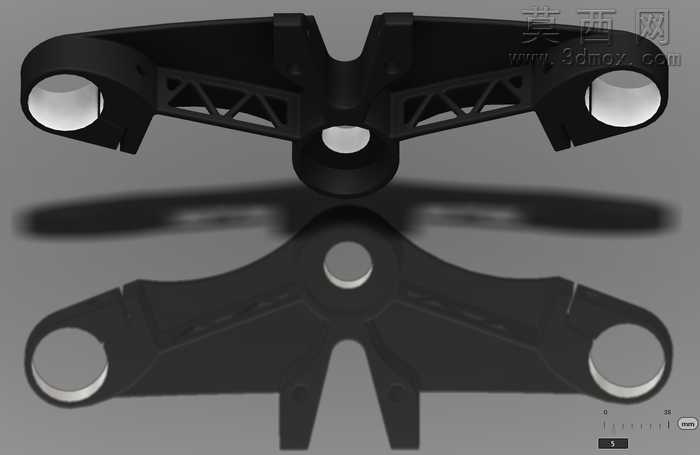

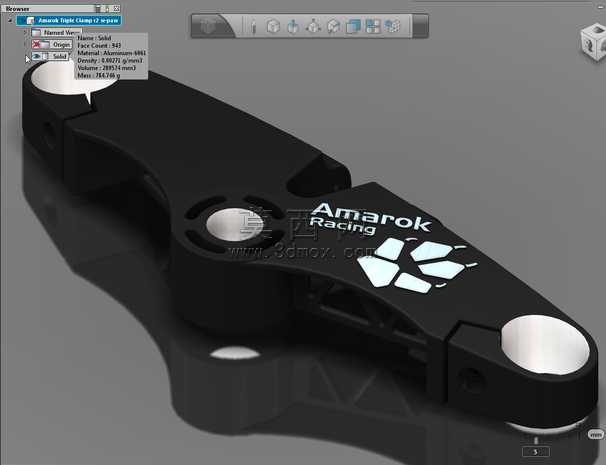

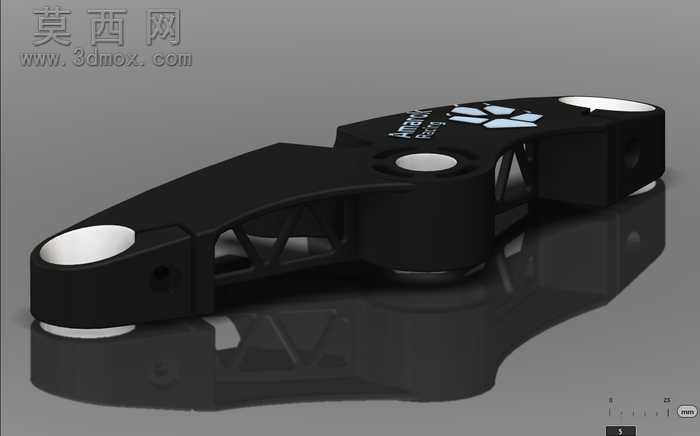

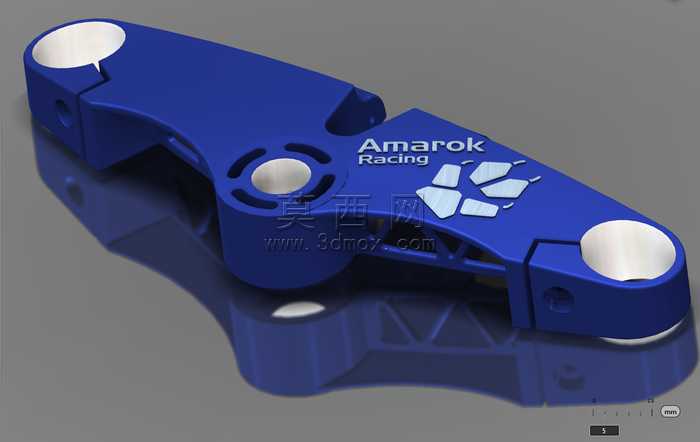

该作品为面向赛车改装场景设计的三夹夹持构件，整体采用三维建模软件完成全参数化结构搭建，建模过程中优先围绕轻量化与结构强度的平衡展开设计迭代。初始建模阶段先完成主体受力路径的草绘搭建，明确两端安装孔位、中部夹持区域的核心位置基准，通过拉伸、切除特征完成主体轮廓的粗模构建，随后针对非受力区域进行大面积的镂空挖槽设计，在保证安装接触面、受力筋位完整的前提下，尽可能去除冗余材料，最终将整体重量控制在800克以内，达成轻量化设计目标。材质设置上，主体构件选用高强度改性工程塑料搭配表面哑光磨砂质感，表面印刷的Amarok Racing标识采用独立的贴花材质层，还原真实改装配件的丝印效果，两端安装孔位添加金属衬套材质，区分不同功能区域的材质属性，提升渲染真实感。渲染阶段采用工作室柔光环境，通过多角度光源打亮构件的轮廓棱边与镂空结构，清晰展示内部的加强筋布局与曲面过渡细节，同时通过材质粗糙度参数调整，避免表面出现过强反光遮挡结构细节。结构设计上，构件两端设置同轴安装圆孔，用于与配套杆件完成定位装配，中部设置多组放射状加强筋连接两端受力点，既保证夹持状态下的抗扭、抗弯强度，又避免实心结构带来的重量冗余，表面的品牌标识区域做了微凸处理，兼顾标识辨识度与结构整体性。设计过程中针对初始方案的重量超标问题，对非受力面的材料进行了多轮修整去除，通过有限元分析思路预判受力集中区域，对筋位厚度、孔位边缘做圆角过渡处理，减少应力集中风险，最终完成的构件既满足赛车改装场景的轻量化要求，又具备足够的结构强度适配实际装配使用需求，整体造型流畅利落，镂空区域的几何造型兼顾力学性能与视觉美观度，适配赛车改装领域的性能与外观双重需求。
