CA6140车床主轴升降棱环结构设计

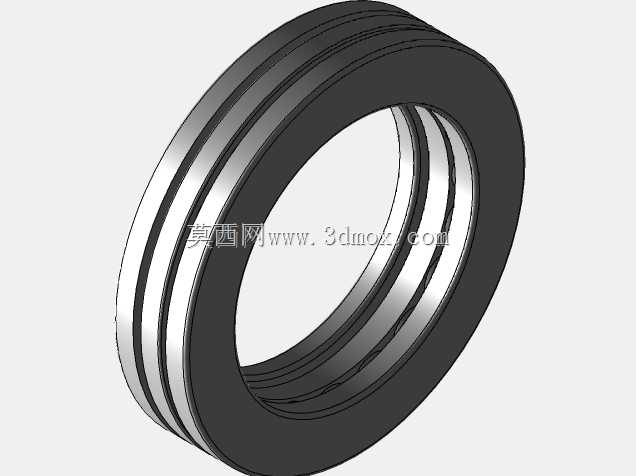

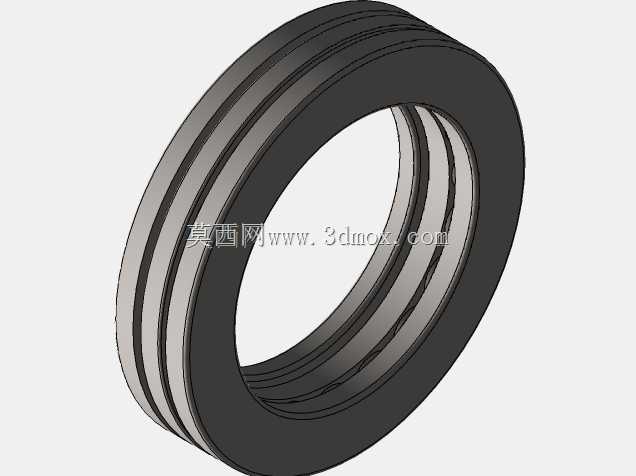

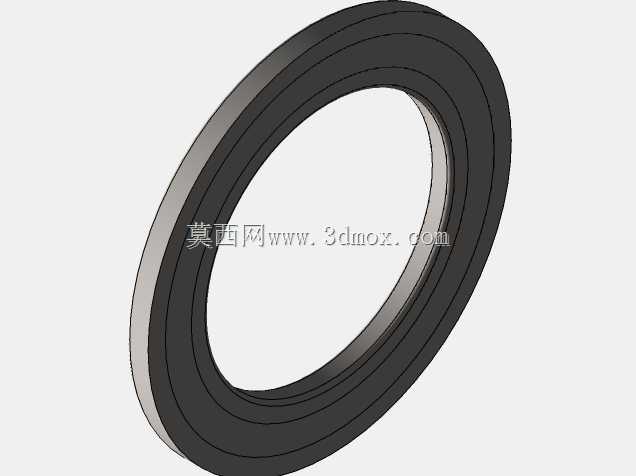

　　在普通卧式车床的主轴箱传动体系中，这类环形棱结构件承担着主轴轴向升降位移的导向与限位核心作用，是CA6140系列车床主轴组件实现精准位置调整的关键配合零件。日常车间加工场景里，不管是车削不同长度轴类零件时调整主轴轴向伸出量，还是切换装夹工装适配不同直径盘类工件的加工工位，该零件都要在主轴往复轴向移动过程中保持稳定的滑动配合精度，不能出现卡滞、窜动超差的问题，否则会直接导致加工件的端面平面度、外圆圆柱度超出公差要求，甚至引发打刀、工件报废的生产事故。从实际装配逻辑来看，该零件采用多道环形凸棱的结构设计，并非随意设置的造型：每一道凸棱都对应主轴箱壳体上的导向槽位，装配时凸棱嵌入槽内，既能约束主轴周向转动的自由度，

　　避免主轴在切削受力时发生跟转偏移，又能为轴向移动提供连续的滑动支撑面，相比单凸棱结构，多道棱的接触面积分布更均匀，长期受切削交变载荷作用时，局部磨损量能控制在更低水平，延长零件的更换周期。设计这类零件时，首先要匹配CA6140主轴的公称外径尺寸，内孔与主轴外圆采用间隙配合，配合公差严格控制在IT6-IT7区间，间隙过大会导致主轴升降时出现晃动，间隙过小则会在主轴高速运转发热膨胀后出现抱死现象；外圆的凸棱外径要与主轴箱的安装沉孔精准适配，凸棱的宽度、相邻棱之间的槽宽，都要对应箱体内的导向键、密封件的安装尺寸，预留出密封胶圈的安装槽位，防止主轴箱内的润滑油从配合间隙渗漏，同时阻挡外部切削液、铁屑进入主轴箱内部污染传动齿轮与轴承。

　　从安装边界来看，该零件的轴向总厚度要匹配主轴箱前端盖与主轴台阶之间的安装空间，装配后两端面分别与端盖定位面、主轴轴肩贴合，不能出现轴向窜动间隙，同时要保证主轴在全行程升降移动时，凸棱不会脱出导向槽的有效配合范围，避免行程末端出现导向失效。实际建模过程中，环形结构的同轴度是核心形位公差要求，内孔、各道凸棱外圆、两端面的同轴度、端面跳动公差都要控制在0.01mm以内，建模时要先绘制中心旋转基准轴，所有环形截面都以该轴为旋转中心生成，避免出现偏心导致装配后主轴运转时出现周期性振动。另外，凸棱的边缘都做了微小的倒角处理，不是尖锐直角，一方面是装配时能顺利导入导向槽，避免刮伤箱体内孔的配合面，另一方面是去除加工毛刺，

　　防止零件运转过程中毛刺脱落进入润滑油路，造成油路堵塞或者轴承磨损。在实际机床维护场景中，这类零件属于易损配合件，长期使用后凸棱的滑动面会出现均匀磨损，当磨损量超过0.03mm时，就需要更换新件，否则主轴的轴向定位精度会下降，加工螺纹时会出现螺距累积误差，加工台阶轴时会出现台阶端面与轴线不垂直的问题。建模时还原的多道环形槽结构，除了导向作用外，还可以作为润滑油的存油槽，主轴箱内飞溅的润滑油会进入槽内，在滑动配合面形成持续的油膜，降低滑动摩擦阻力，减少零件的磨损速率，这也是该结构相比光滑环形套的优势所在——不需要额外加工油孔油槽，依靠自身的环形槽结构就能实现润滑储油功能，简化了加工工序，也降低了制造成本。从受力角度分析，车床进行重切削加工时，主轴会承受较大的径向切削力与轴向进给力，这些力会通过主轴外圆传递到该棱环零件上，再通过凸棱传递到主轴箱壳体，多道凸棱的结构可以将受力分散到多个接触面上，避免局部应力集中导致零件变形或者开裂，尤其是在车削大直径钢件、采用大进给量切削时，这种分散受力的结构能大幅提升零件的承载能力，不会因为局部受力过大出现压溃变形。
