带叶轮结构的分体式液压顶升装置

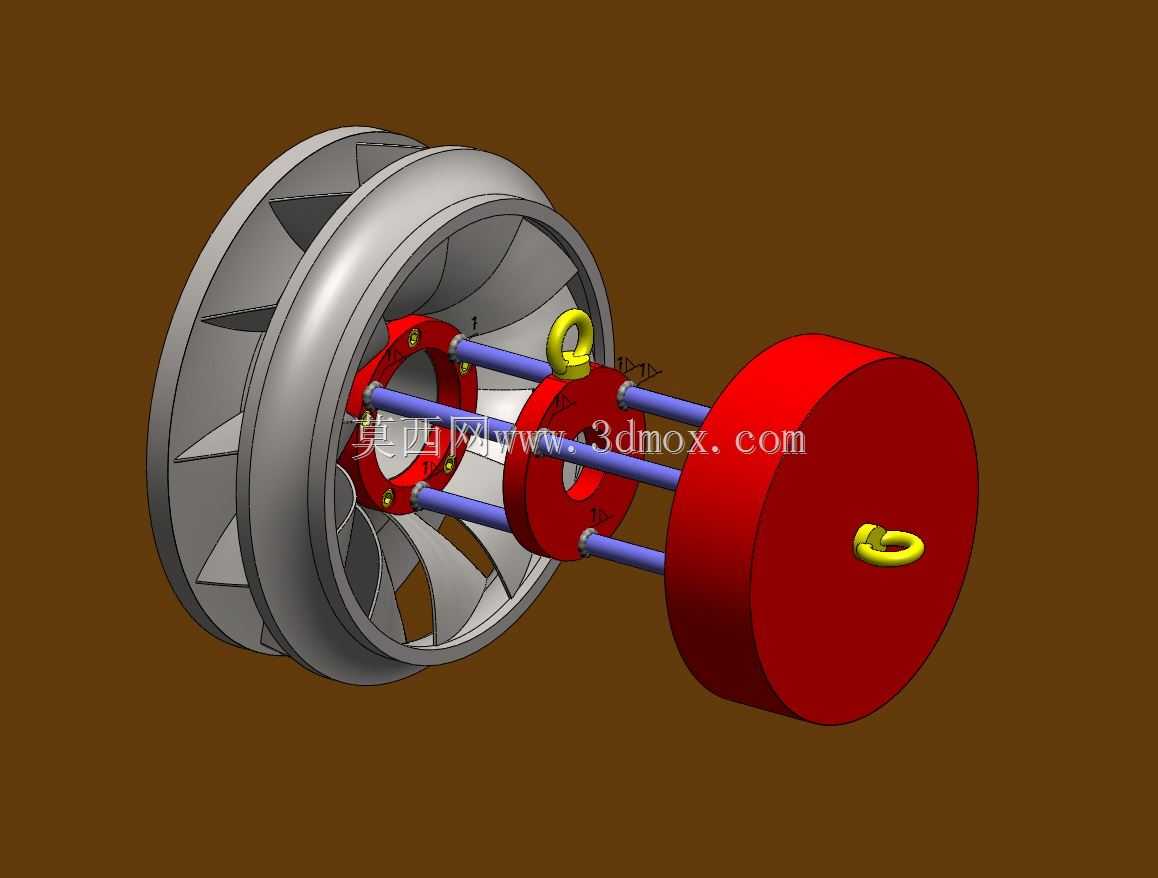

　　在设备检修、重型构件对位、小型工装调平的作业场景里，这类带叶轮端结构的分体式顶升装置，常被用于空间受限、需要兼顾顶升稳定性与周边部件避让的工况。区别于传统一体式油压千斤顶，该结构将叶轮端作为固定支撑侧，通过三根平行布置的导向拉杆连接顶升执行端，既保证了顶升过程中两端的同轴度，也给作业人员留出了足够的操作空间来观察顶升行程、调整支撑点位。从结构设计逻辑来看，叶轮端的曲面轮盘加径向叶片结构，并非为流体输送设计，而是通过多道径向筋板提升支撑端的抗形变能力，当顶升端承受偏载力时，轮盘上的叶片可以将集中应力均匀分散到整个支撑面，避免局部应力集中导致的支撑面凹陷或者结构变形。轮盘中心的环形连接座通过螺栓与导向拉杆端部的法兰盘锁紧，

　　连接座上预留的螺栓孔做了沉头处理，避免螺栓头突出影响支撑面的贴合度，安装时只要保证三个连接点的锁紧力矩一致，就能让三根拉杆的受力保持均匀，不会出现单根拉杆过载弯折的问题。中间的导向拉杆采用高强度圆钢加工，表面做了调质处理来提升抗拉强度，拉杆穿过中间的导向滑套，滑套与顶升端的红色端盖刚性连接，顶升作业时滑套沿着拉杆轴向滑动，既起到行程导向作用，也能承受顶升过程中产生的径向剪切力，避免顶升端出现偏转。顶升端的圆形端盖为实心结构，中心位置预留了吊环安装孔，方便现场作业时通过吊具将整个装置吊装到作业点位，端盖与内部的液压执行腔做了一体化设计，减少了连接密封面的数量，降低了液压油泄漏的风险。在安装边界上，

　　该装置的支撑端叶轮直径决定了最小支撑接触面尺寸，现场布置时需要保证支撑基础的平面度不超过每米0.5毫米，避免支撑面倾斜导致拉杆承受额外的弯曲应力；三根拉杆的有效长度决定了最大顶升行程，选型时需要提前核算被顶升构件的顶升高度需求，预留至少10毫米的安全行程余量，避免活塞伸出到极限位置导致密封件损坏。实际使用时，叶轮端可以直接贴合在平整的混凝土地面或者钢制工装平台上，不需要额外加装垫板，因为轮盘的环形支撑面接触面积足够大，单位面积压强大大低于普通千斤顶的支撑端，不会在较软的基础表面留下压痕。中间的导向滑套上预留了注油嘴，日常维护时可以定期加注润滑脂，降低滑套与拉杆之间的滑动摩擦阻力，减少部件磨损，延长装置的使用寿命。

　　顶升端的接触面做了滚花处理，提升与被顶升构件之间的摩擦力，避免顶升过程中出现构件滑移的安全隐患。不同于普通千斤顶只能完成垂直方向的顶升作业，该结构因为有三根拉杆的导向约束，只要调整安装角度，也可以完成水平方向的构件顶推作业，比如大型设备安装时的横向对位、管道接口的顶推对接等场景，都可以通过该装置实现精准的位移调整。设计过程中，对叶轮端的叶片厚度、拉杆直径、顶升端端盖厚度都做了有限元受力校核，在额定顶升载荷下，所有部件的最大应力都低于材料屈服强度的三分之一，保证足够的安全冗余。连接部位的螺栓全部采用高强度级紧固件，锁紧后加装防松垫片，避免反复顶升作业过程中螺栓出现松动。整个装置的外露金属部件都做了喷塑处理，红色部件为顶升执行端，灰色部件为固定支撑端，现场作业时可以通过颜色快速区分功能端，降低误操作的概率。吊环的安装位置经过重心核算，吊装时整个装置可以保持水平状态，方便现场快速安装对位。
