通用汽车阿斯特拉2.0发动机飞轮结构

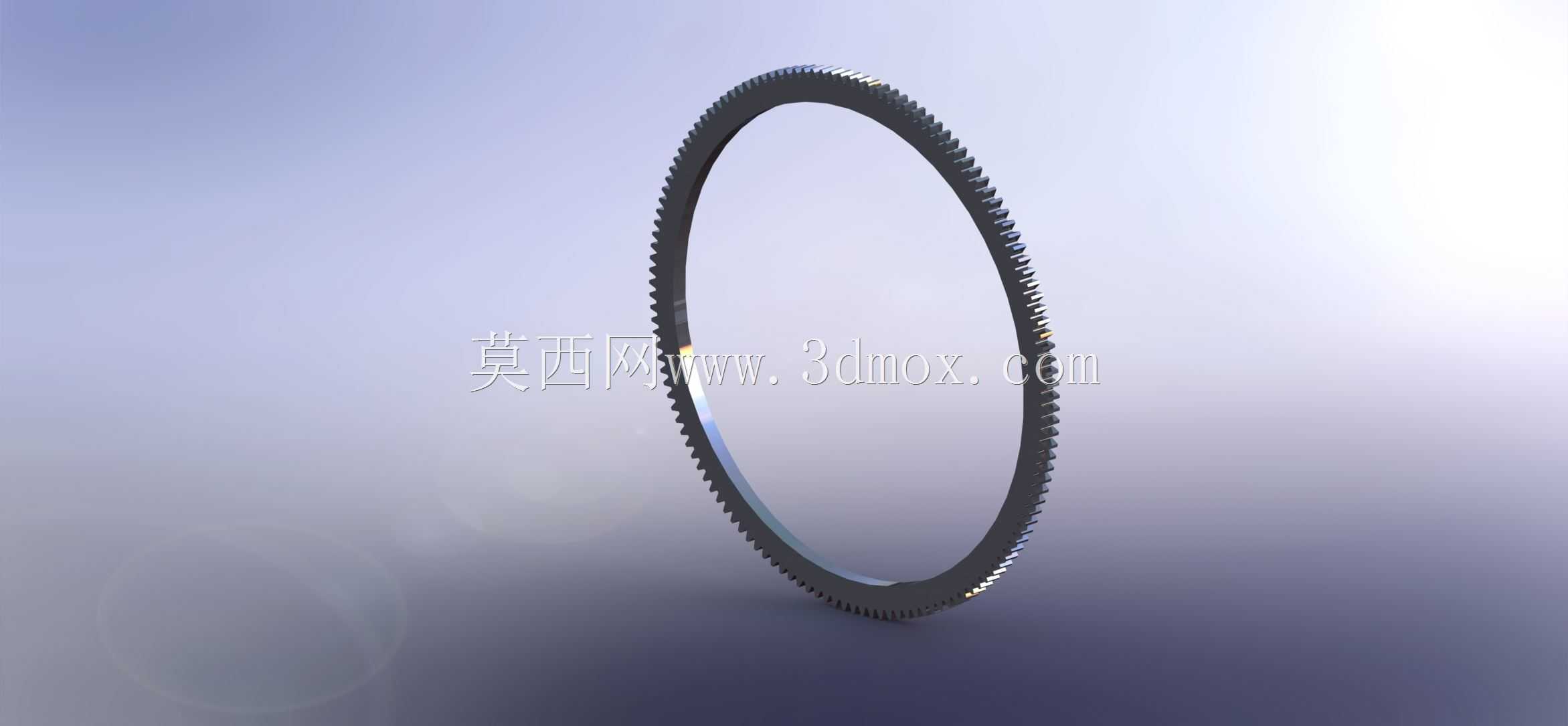

　　在乘用车动力总成的传动链路里，飞轮是衔接曲轴输出端与离合器输入端的核心惯量部件，这款适配阿斯特拉2.0排量动力单元的飞轮，在日常整车运行中承担着多重关键作用。从实际装车场景来看，它首先要储存发动机做功行程外的剩余能量，带动曲柄连杆机构越过上下止点，保证曲轴运转的角速度均匀性，降低四冲程发动机间歇做功带来的转速波动，同时为离合器总成提供可靠的安装基准面，把发动机输出的扭矩平稳传递给变速箱输入轴，还需兼顾启动工况下与启动机驱动齿轮的啮合传动，外圈加工的齿圈正是为启动机啮入驱动曲轴转动预留的结构。

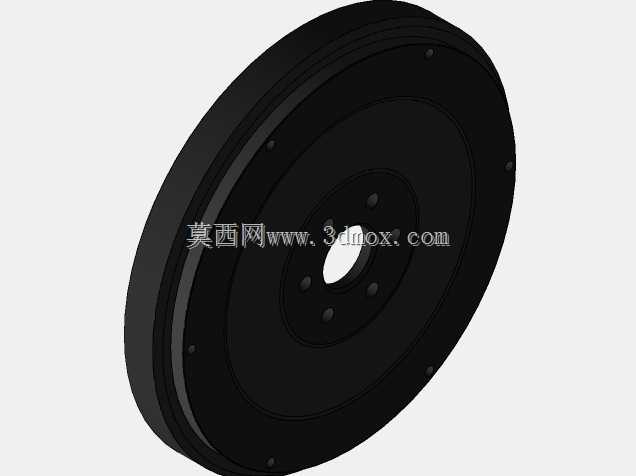

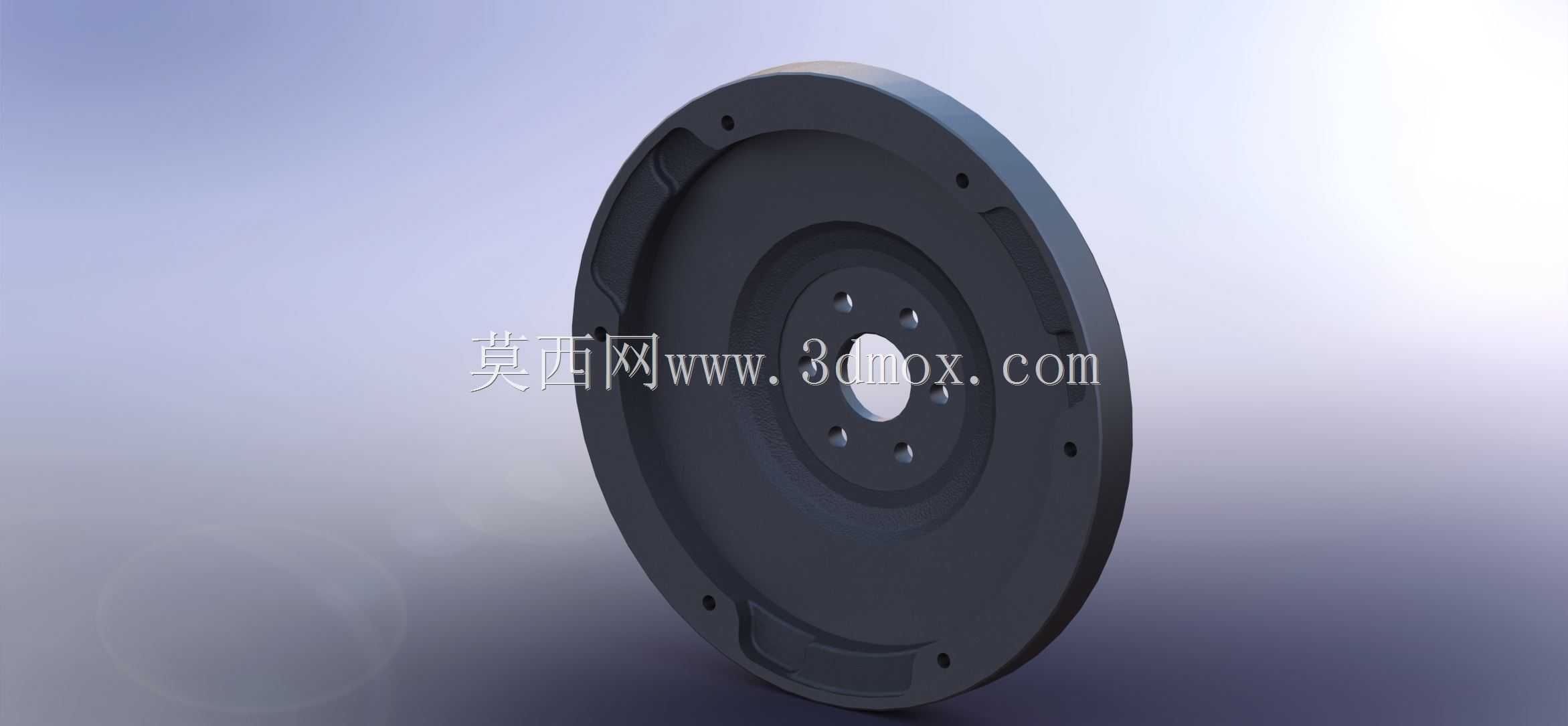

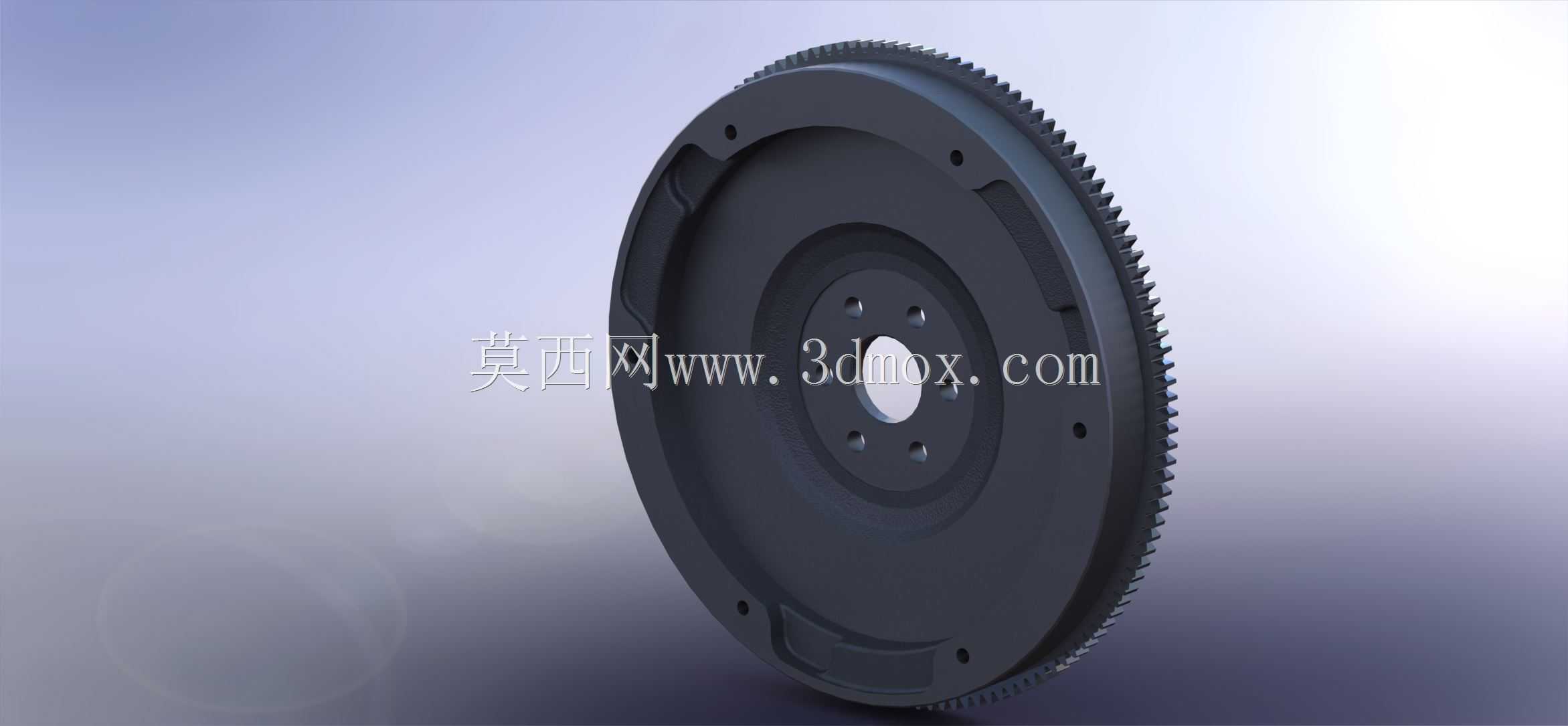

　　从设计思路层面拆解，这款飞轮采用了典型的盘式薄壁结构，主体为灰铸铁材质的盘体，中心区域设计有与曲轴法兰定位匹配的中心孔，周围均匀分布的螺栓过孔严格按照曲轴输出法兰的孔位坐标排布，保证安装时的同轴度误差控制在0.05mm以内，避免高速旋转时产生不平衡量引发的整车振动。盘体靠近外缘的位置做了加厚处理，目的是在合理控制整体重量的前提下，尽可能增大转动惯量，毕竟惯量大小直接关系到发动机怠速稳定性与换挡时的转速回落速率，惯量过大会导致换挡迟滞，过小则怠速容易熄火，这个厚度参数是经过多轮台架标定匹配2.0L机型的扭矩输出特性确定的。

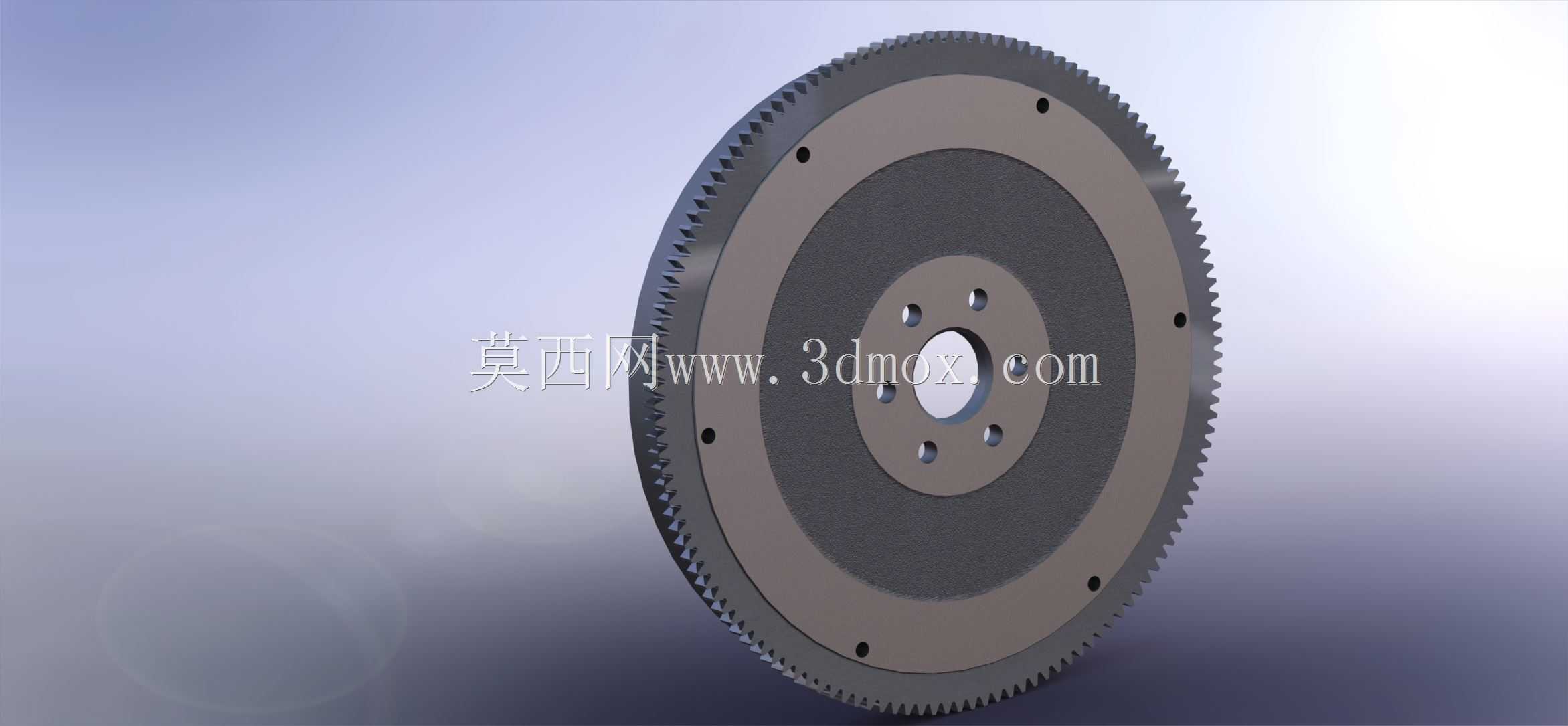

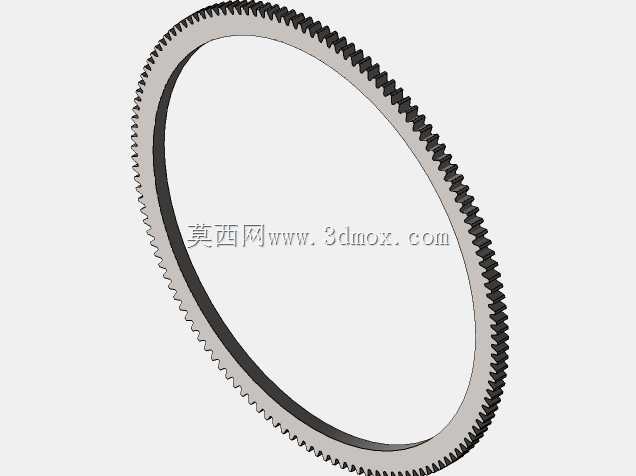

　　安装边界方面，飞轮的轴向厚度需要匹配离合器压盘的安装行程，盘面的平面度要求控制在0.02mm以内，保证离合器片结合时不会出现偏磨、打滑的问题；外圈齿圈的齿形为渐开线直齿，模数、压力角参数完全匹配对应车型启动机的驱动齿轮参数，齿圈与盘体采用过盈压装的工艺组合，冷态压装后还要做周向定位防转处理，避免启动时齿圈打滑错位。盘体上非安装区域设计的减重凹槽，一方面是为了去除铸造冗余材料降低整体重量，另一方面也能在旋转时带动舱内气流小幅流动，辅助离合器片散热，毕竟离合器半联动工况下产生的热量会直接传递到飞轮盘面，合理的气流扰动能降低离合器过热烧蚀的概率。

　　在实际维修与选型匹配场景中，这款飞轮的动平衡等级要求达到G6.3级别，出厂前会在盘体的指定位置钻削去重，保证最高转速区间内的振动量在允许范围内，避免长期运行后曲轴后油封出现异常磨损漏油。不同于双质量飞轮的结构，这款单质量飞轮结构简单可靠，成本更低，更适配小排量家用车型的使用场景，在结构设计上没有多余的弹性减震元件，依靠自身的转动惯量即可过滤大部分发动机运转的转速波动，同时能承受离合器结合时的瞬间冲击载荷，盘体的材质硬度经过调质处理，既保证盘面的耐磨性，又具备足够的韧性抵抗启动时齿轮啮合的冲击，不会出现齿圈崩齿、盘面开裂的失效问题。

　　从三维建模的工程角度看，这个飞轮的建模过程需要重点关注几个关键特征的参数准确性：首先是中心安装孔的定位基准，所有螺栓孔的位置度必须与曲轴法兰完全匹配，其次是外圈齿圈的齿形参数，要保证与启动机齿轮的正确啮合间隙，最后是盘面的平面度与各安装面的垂直度，这些形位公差直接决定了零件装车后的实际运行状态。建模时还要考虑铸造工艺的拔模斜度，非加工面的拔模角度控制在1-3度之间，避免铸造时出现粘模、缺料的问题，加工面预留的加工余量也要符合常规铸铁件的加工工艺要求，不会因为余量过大导致加工变形，或者余量过小出现铸造缺陷外露的问题。
