可调节多关节电脑显示器悬臂支架

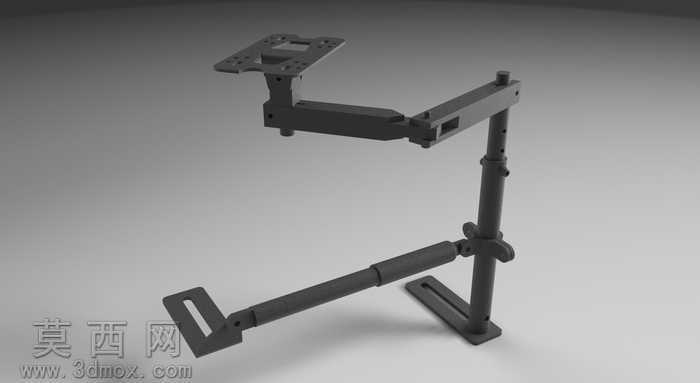

本作品为可调节多关节电脑显示器悬臂支架三维模型，建模阶段采用SolidWorks完成全参数化零件建模与装配设计，每一处结构尺寸均经过实际使用场景的合理性校验，确保模型可直接对接生产加工环节。建模过程中首先拆分支架的核心组成单元：底部桌面固定底座、垂直升降主立杆、多段可转动悬臂臂杆、显示器安装挂板、辅助支撑斜杆以及各关节处的锁紧调节结构，每个零件单独建模时严格遵循机械加工的工艺要求，比如底座上的长条安装槽预留了足够的桌面夹装调节余量，立杆表面做了等距的防滑定位凹槽设计，方便不同高度下的锁紧固定。材质设置上充分还原实物的材质质感，主承重臂杆采用哑光磨砂金属材质，模拟铝合金压铸成型的表面肌理，关节处的锁紧旋钮采用硬质工程塑料材质，搭配细微的防滑纹理贴图，底座底部添加了软质防滑橡胶垫的材质效果，渲染阶段采用柔和的工作室漫反射光源，多角度投射阴影来凸显支架的空间结构层次，清晰展示每一处关节的转动连接关系。结构设计上采用多轴铰接的悬臂结构，垂直立杆可实现上下高度调节，第一段水平臂可绕立杆做360度水平旋转，中间关节可实现上下俯仰角度调整，末端挂板处预留了标准VESA显示器安装孔位，可适配绝大多数常规尺寸的电脑显示器，辅助斜杆的加入有效提升了悬臂承重后的结构稳定性，避免长悬臂使用时出现下垂晃动的问题。设计思路围绕桌面办公的人体工学需求展开，通过多关节的灵活调节，可让使用者根据自身坐姿、视线高度自由调整显示器的位置与角度，有效缓解长期伏案办公带来的颈椎疲劳，同时悬臂式的结构可以将显示器抬离桌面，释放更多桌面可用空间，整体结构兼顾了承重稳定性与调节灵活性，所有转动关节处都设计了阻尼调节结构，可根据显示器的实际重量调整关节阻尼力度，保证调节顺滑的同时不会出现自行滑落的问题，模型装配过程中添加了真实的运动配合约束，可直接在软件中模拟支架的全范围调节动作，验证各角度下的结构干涉情况，确保每一个调节行程都不存在结构冲突。
