螺栓固定式工业导向滑轮支架结构设计

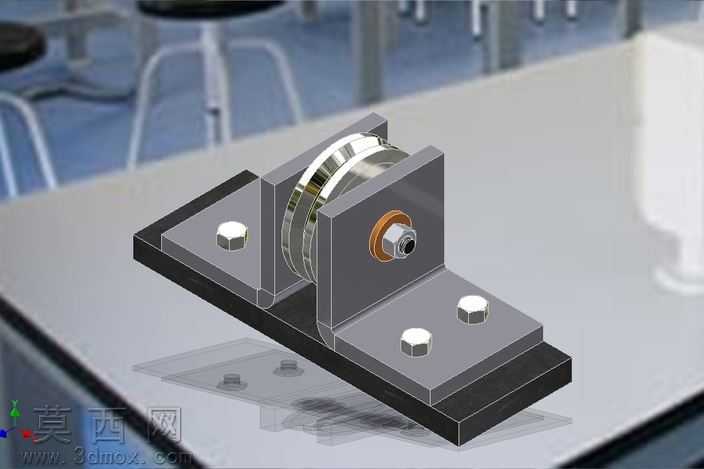

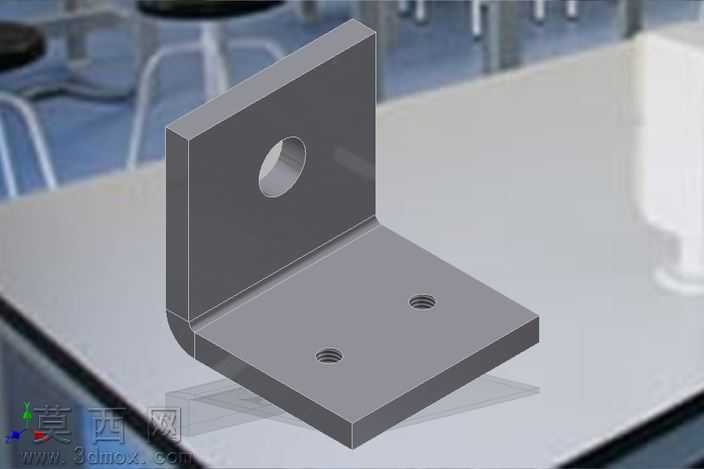

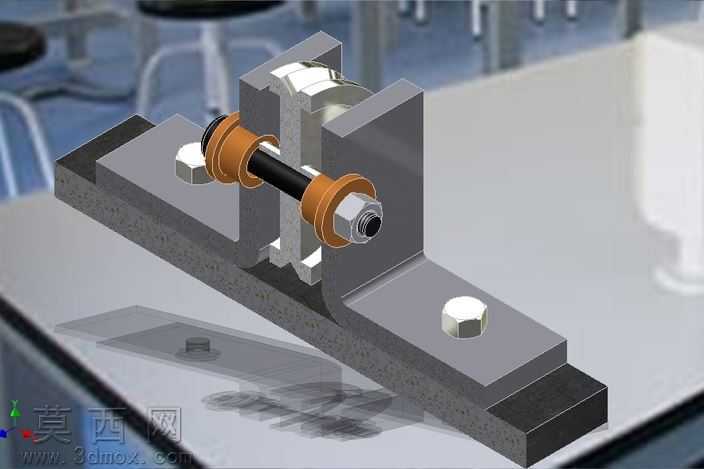

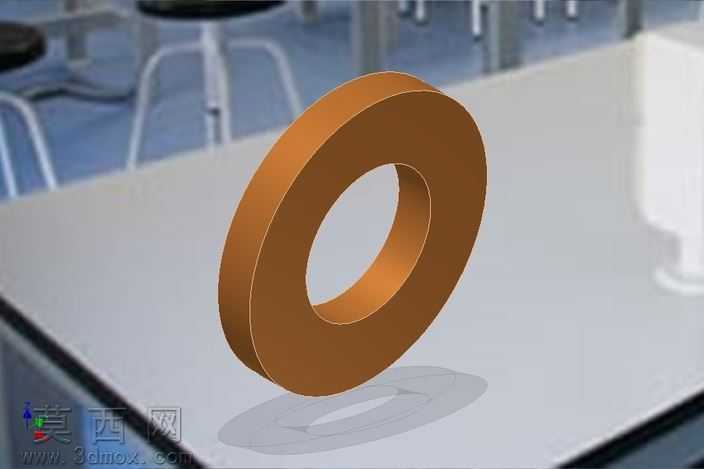

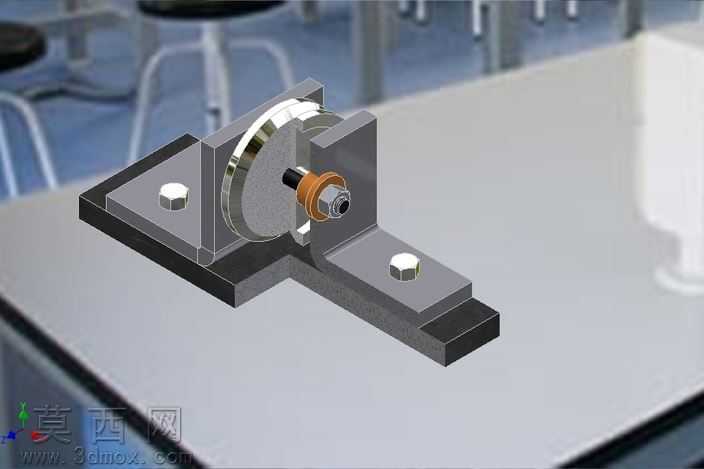

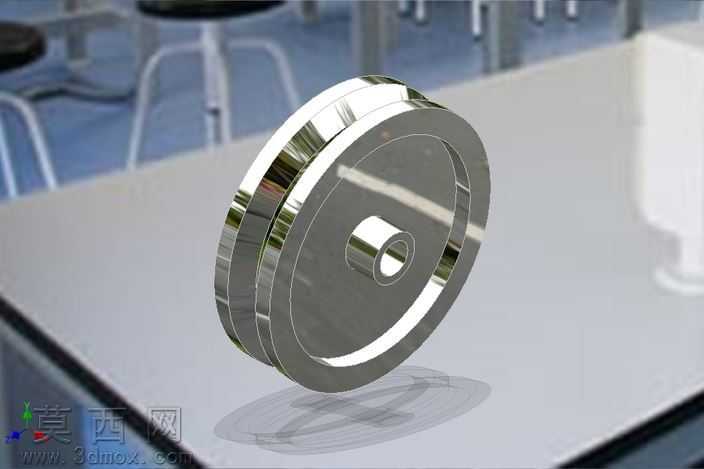

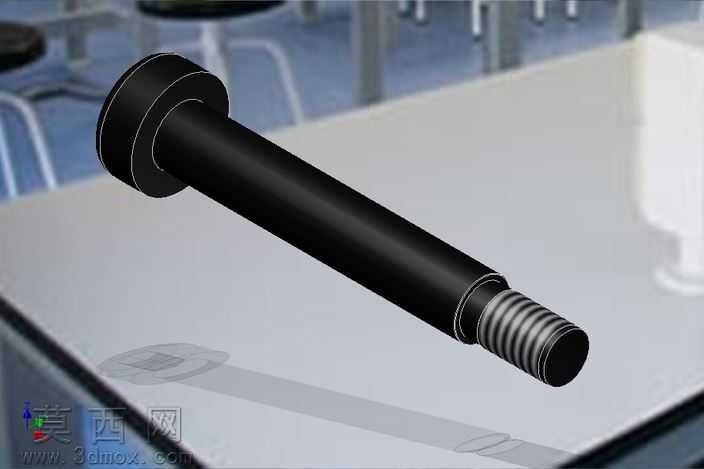

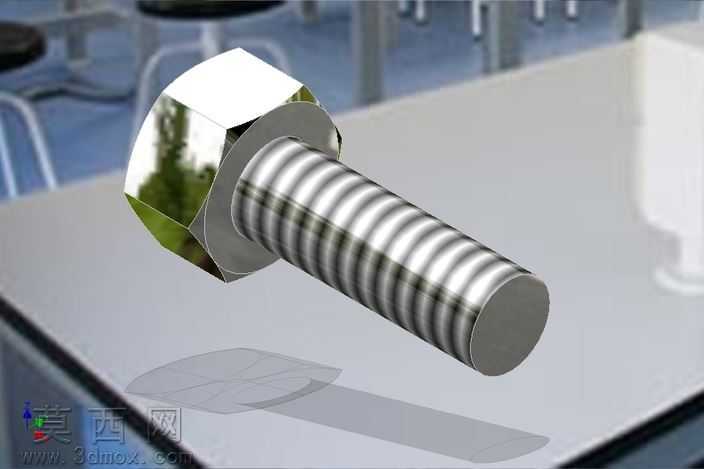

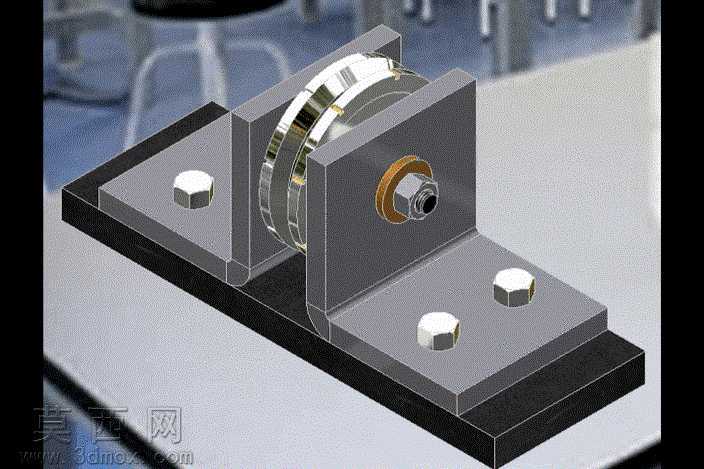

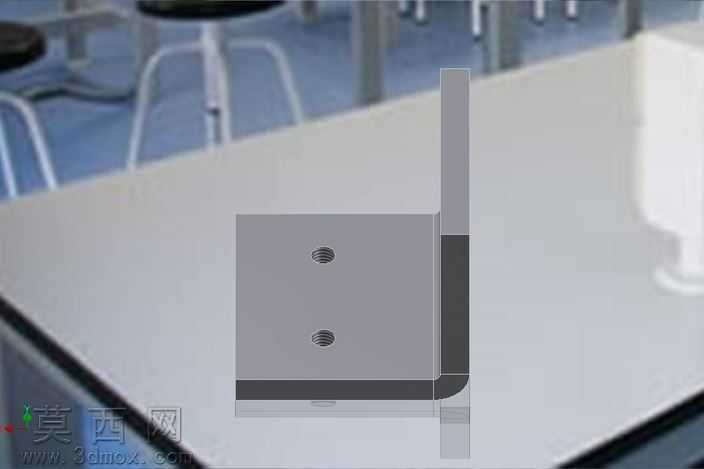

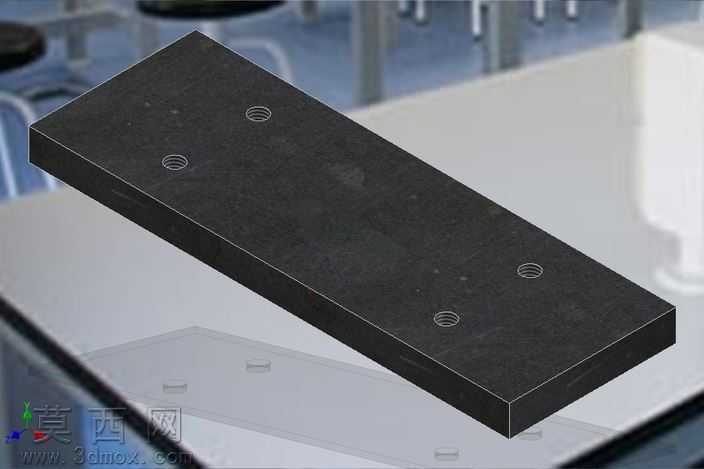

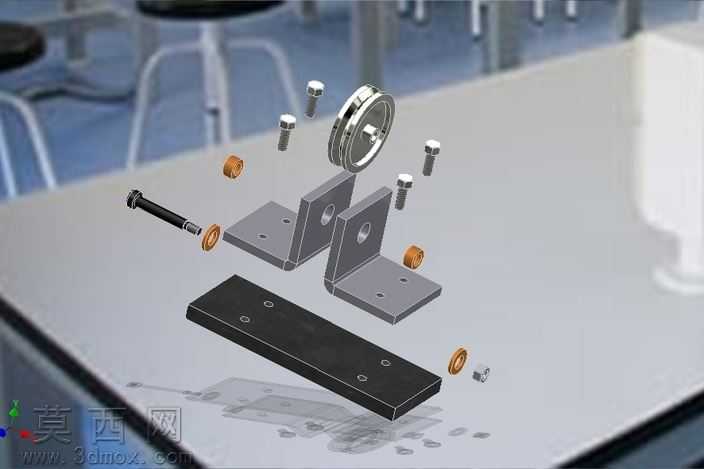

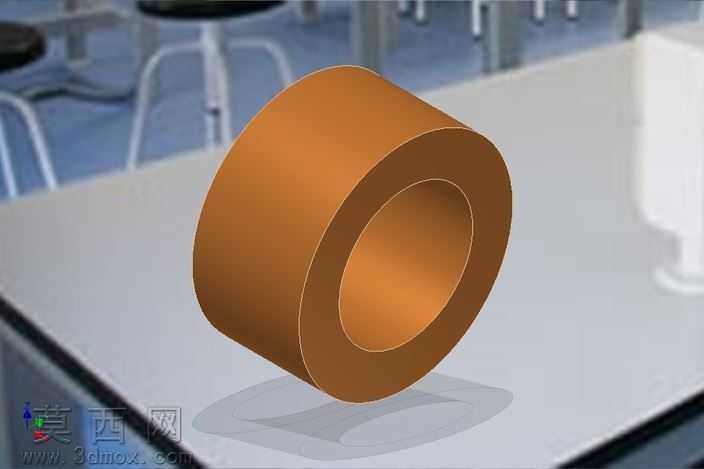

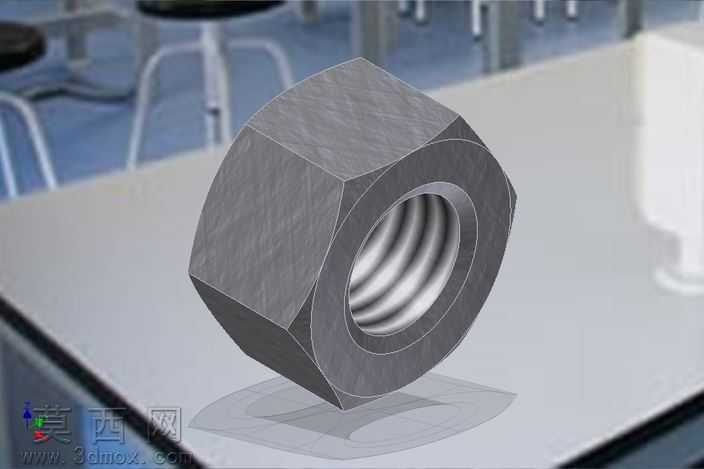

本作品为工业场景使用的导向滑轮支架三维设计方案，建模阶段采用Autodesk Inventor完成全参数化结构搭建，首先从底座基准特征开始绘制，先构建带安装沉孔的矩形安装底板，底板预留四个对称分布的螺栓安装位，匹配标准六角头螺栓的装配尺寸，确保支架可通过螺栓紧固在各类设备安装基面，保证安装后的结构稳定性。在底板上方垂直设置两块平行的支撑板，支撑板与底板之间采用加强筋结构过渡连接，避免直角连接处出现应力集中问题，提升整体结构的抗载荷能力。两块支撑板的同轴位置开设轴承安装孔，用于装配滑轮转轴，转轴一端设置轴肩定位，另一端采用六角锁紧螺母配合止动垫圈完成轴向固定，防止滑轮运转过程中出现轴向窜动。滑轮本体采用带V型导向槽的轮体结构，轮槽表面做光滑过渡处理，可适配圆钢、钢丝绳类传动件的导向需求，轮体与转轴之间设置滑动轴承衬套，降低运转过程中的摩擦损耗。材质渲染阶段，对安装底板、支撑板、锁紧螺母、固定螺栓赋予碳钢哑光金属材质，还原金属构件的磨砂质感，对滑轮轮体赋予抛光金属材质体现轮槽的加工光洁度，对轴承衬套赋予铜合金材质区分不同功能构件，渲染时采用柔和的工业环境光，清晰呈现各部件的装配关系与结构细节。设计过程中充分考虑装配工艺性，所有螺栓连接位置均预留足够的扳手操作空间，各零部件之间无干涉问题，可直接导出工程图用于生产加工，也可导入其他三维软件做进一步的运动仿真验证，该支架可用于输送设备、起重装置、传动机构中的钢丝绳或杆件导向场景，结构紧凑，安装便捷，承载能力强，可适配多种工况下的导向支撑需求。
