带13A保险丝的欧转英电源插头适配器

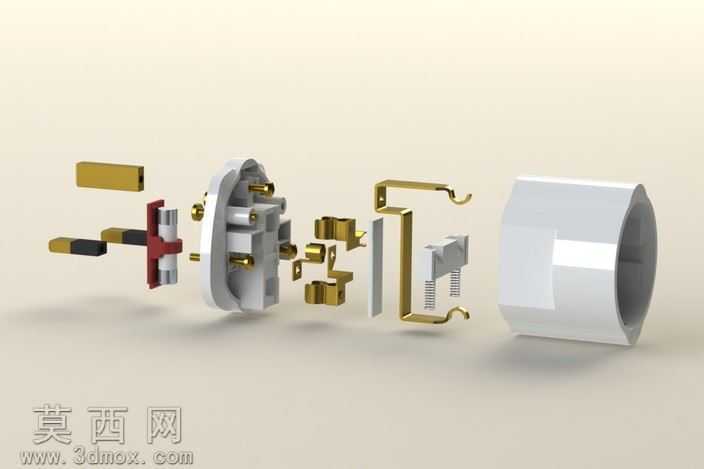

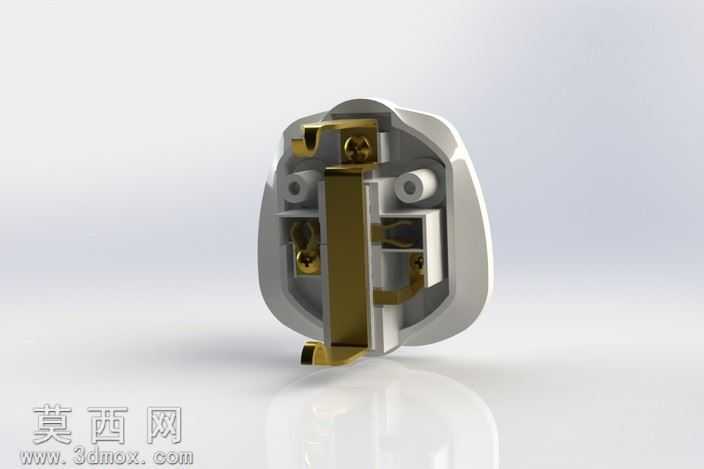

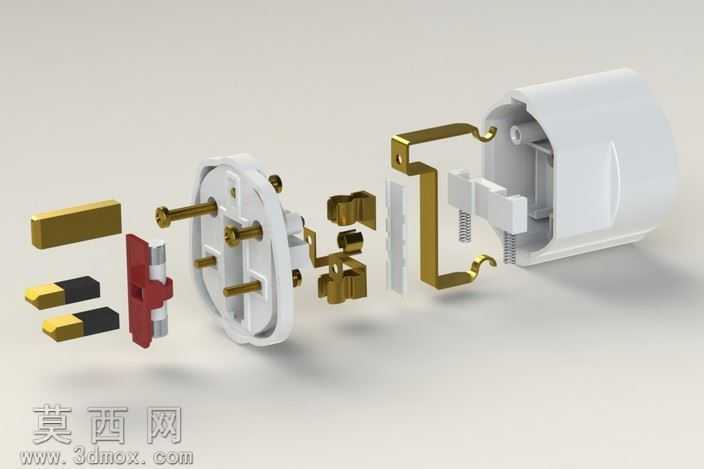

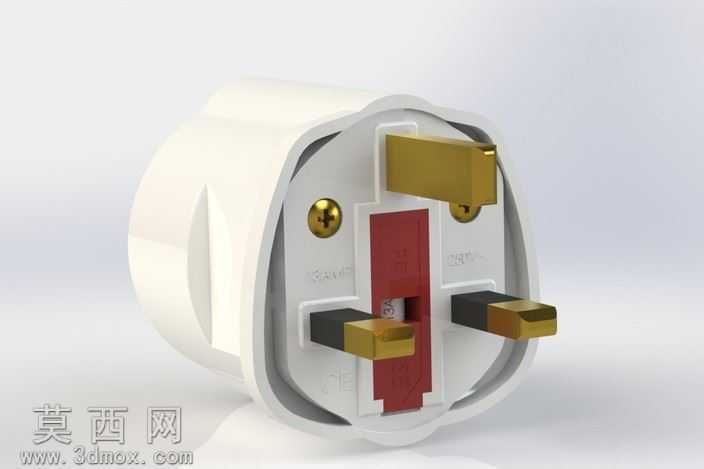

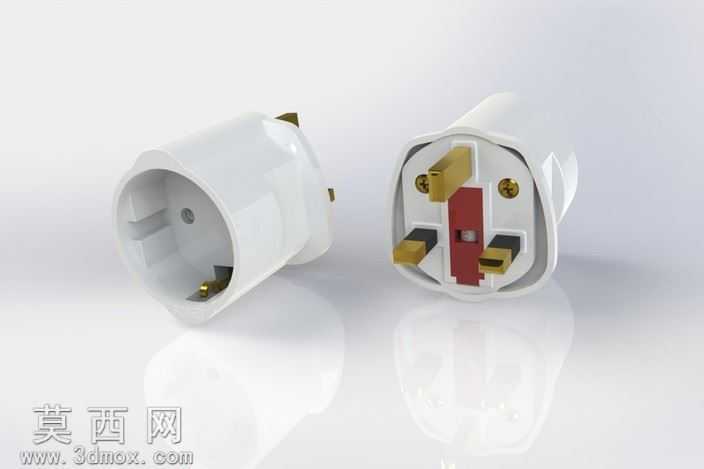

本款欧转英电源插头适配器三维模型采用SolidWorks2012按照真实产品尺寸1:1建模完成，完整还原了英式插头的结构特征与功能设计，适配欧盟规格插头转换为英国标准插头的使用场景。建模过程中首先对英式插头的外观轮廓进行精准草绘，通过拉伸、切除、圆角等基础特征构建白色绝缘外壳的主体造型，外壳边缘做了符合人体工学的圆弧过渡处理，既还原真实产品的握持手感，也避免尖锐边角带来的安全隐患。插脚部分按照BS1363英式插头标准进行参数化建模，三个铜质插脚分别对应火线、零线、接地极，其中接地插脚尺寸更长，实现接地优先接通的安全设计，插脚表面做了金属材质的质感处理，还原铜材的金属光泽与端部的镀金防氧化层细节。模型内部完整还原了13安培保险丝的安装结构，红色保险丝座的卡槽结构、固定螺丝的安装位都做了精细化建模，两颗黄铜固定螺丝的螺纹细节、头部一字槽结构都清晰呈现，还原真实产品的装配逻辑。内部导电铜片的接触结构、导线连接位的卡位设计也都按照实物结构完成建模，确保各部件之间的装配间隙符合真实生产的公差要求，没有出现干涉错位的问题。渲染阶段采用白色哑光塑料材质模拟插头外壳的绝缘材质，调整材质的粗糙度与反光度还原ABS塑料的真实质感，铜质插脚与螺丝采用金属材质，调整反射参数与高光效果还原黄铜的金属色泽，保险丝座采用哑光红色塑料材质，与白色外壳形成清晰的色彩区分。整体渲染采用柔和的影棚布光，多角度打光避免模型表面出现过曝或死黑区域，清晰展现插头各部分的结构细节与材质差异，模型同时还原了插头内部的绝缘隔层结构，将不同极性的导电部件做物理分隔，符合英式插头的安全设计规范，整个建模过程严格遵循真实产品的尺寸比例与结构逻辑，可用于产品结构演示、装配教学、3D打印验证等多种场景。
