发动机配套鼓风机总成结构设计

　　这套鼓风机总成的结构设计，核心是匹配内燃动力单元的进气增压与舱内通风需求，在工程机械、农用动力机组、小型固定式发电设备的动力舱布局中应用广泛。不同于独立运行的工业通风机，这类与发动机直连配套的鼓风组件，不需要额外配置独立驱动源，直接从发动机动力输出端取力，能大幅缩减动力系统的整体布置空间，减少额外传动部件带来的能量损耗，在紧凑化动力单元设计中是非常常见的配套结构。

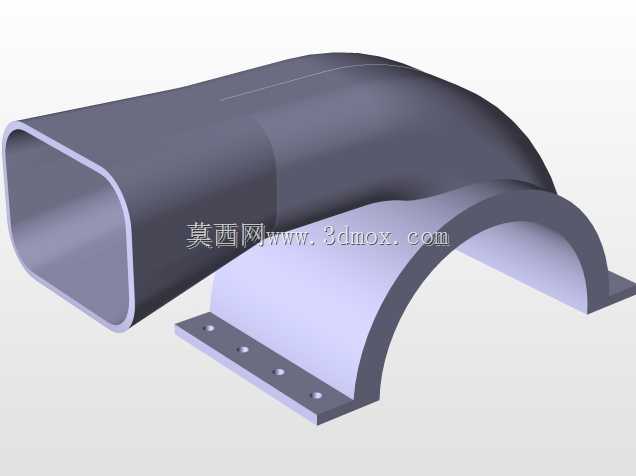

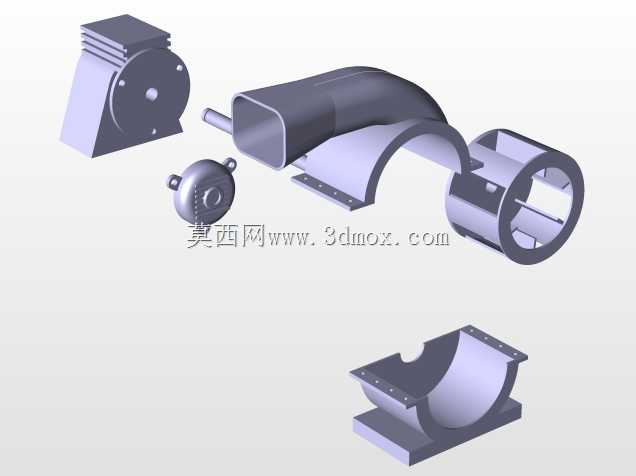

　　从实际功能来看，这套总成既要满足发动机高负荷工况下的进气增压需求，提升气缸进气量优化燃烧效率，还要兼顾动力舱内高温区域的定向通风，避免排气歧管、缸盖周边热量堆积造成线路老化、密封件失效问题。拆解整个装配结构可以看到，蜗壳流道采用了渐扩式截面设计，气流从轴向进风口进入叶轮腔后，顺着蜗壳型线逐步完成动能到压力能的转换，出风口采用方转圆的过渡接口，能直接对接发动机进气歧管或者舱内通风管路，接口边缘预留了均匀分布的螺栓安装孔，配合密封垫可以实现可靠的端面密封，避免高压气流泄漏影响送风效率。

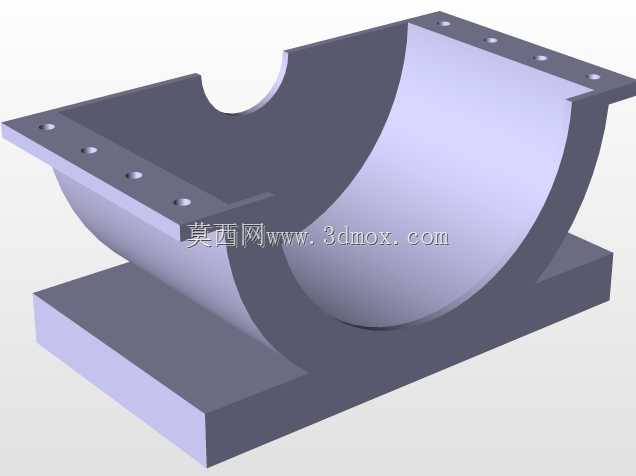

　　设计过程中首先要匹配发动机的额定转速区间，确定叶轮的直径与叶片角度，保证在发动机常用工作转速下，鼓风风量、风压刚好覆盖动力系统的进气需求与舱内散热通风量，避免风量过剩造成不必要的功率消耗，或是风量不足导致发动机进气负压过大、舱内温度超标。整个总成的安装基座采用了分体式抱箍结构，下半部分支座直接固定在发动机缸体的预留安装位上，上半部分抱箍扣合后可以牢牢固定蜗壳主体，这种结构不需要在蜗壳本体上做复杂的安装凸台，能降低壳体的铸造工艺难度，同时抱箍与蜗壳接触的位置预留了橡胶减震垫的安装槽，可以过滤发动机运行过程中传递到鼓风机的振动，降低叶轮高速旋转时的动平衡偏移风险，延长轴承组件的使用寿命。

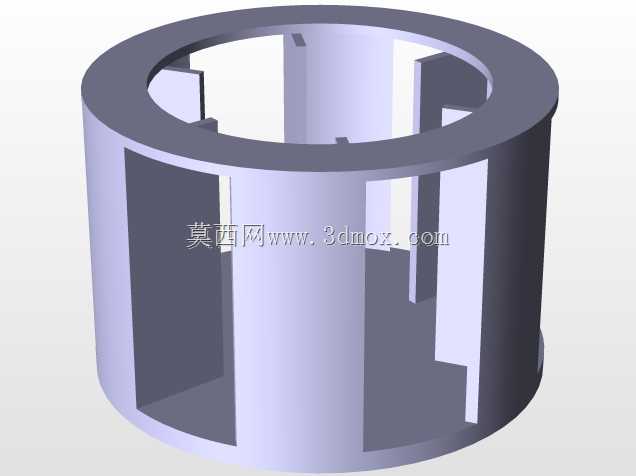

　　安装边界方面，整个总成的轴向长度控制在发动机前端轮系的预留空间内，不会和发电机、水泵皮带轮等周边附件发生运动干涉，进风口位置预留了足够的空气滤芯安装空间，出风口的朝向可以根据不同设备的动力舱布局做小角度调整，适配不同管路走向的布置需求。叶轮部分采用了后向叶片设计，相比前向叶片运行噪音更低，效率曲线更平缓，在发动机转速波动较大的工况下，也能保持相对稳定的送风压力，不会因为转速快速变化出现气流喘振问题。驱动端的连接轴采用了花键结构和发动机输出端对接，配合密封轴承可以有效阻挡舱内的灰尘、油污进入轴承腔，避免润滑脂失效造成的卡滞问题。

　　在实际装配验证环节，需要重点核对蜗壳与叶轮的径向间隙，间隙过大会造成气流回流降低鼓风效率，间隙过小则容易因为振动出现叶轮擦碰蜗壳的故障，一般控制在叶轮直径的千分之五到千分之八区间，既能保证效率，也能预留足够的振动容错空间。总成的所有外露金属部件都做了氧化防锈处理，适配动力舱内高温、多油污的复杂工作环境，连接螺栓全部采用防松结构，避免长期振动下出现螺栓松动脱落的问题。这套结构的拆分设计也方便后期维护，不需要拆解发动机主体，只需要松开抱箍螺栓就可以拆下蜗壳，清理叶轮上附着的灰尘油污，更换磨损的轴承组件，大幅降低后期的运维成本。
