机化料斗输送接料装置结构设计

项目分类:输送机 发布时间:2021-11-21 ID:401034
  • 机化料斗输送接料装置结构设计
  • 机化料斗输送接料装置结构设计
  • 机化料斗输送接料装置结构设计
  • 机化料斗输送接料装置结构设计
  • 机化料斗输送接料装置结构设计
  • 机化料斗输送接料装置结构设计

  在机加工车间的工序衔接环节,零散加工件的流转一直是容易被忽略却影响生产节拍的细节——从数控车床、铣床工位下线的小型金属零件,若直接采用料箱承接,不仅容易出现零件磕碰划伤,后续转运到研磨工位、零件周转手提箱或是自动喂料器入口时,还需要人工反复倾倒分拣,既占用操作工人的非增值作业时间,也容易出现零件洒落、计数混乱的问题。这款料斗式输送装置,正是针对这类离散制造工位的物料中转需求设计,直接架设在加工工位的出料侧与下游受料设备之间,省去中间人工转运的冗余步骤。

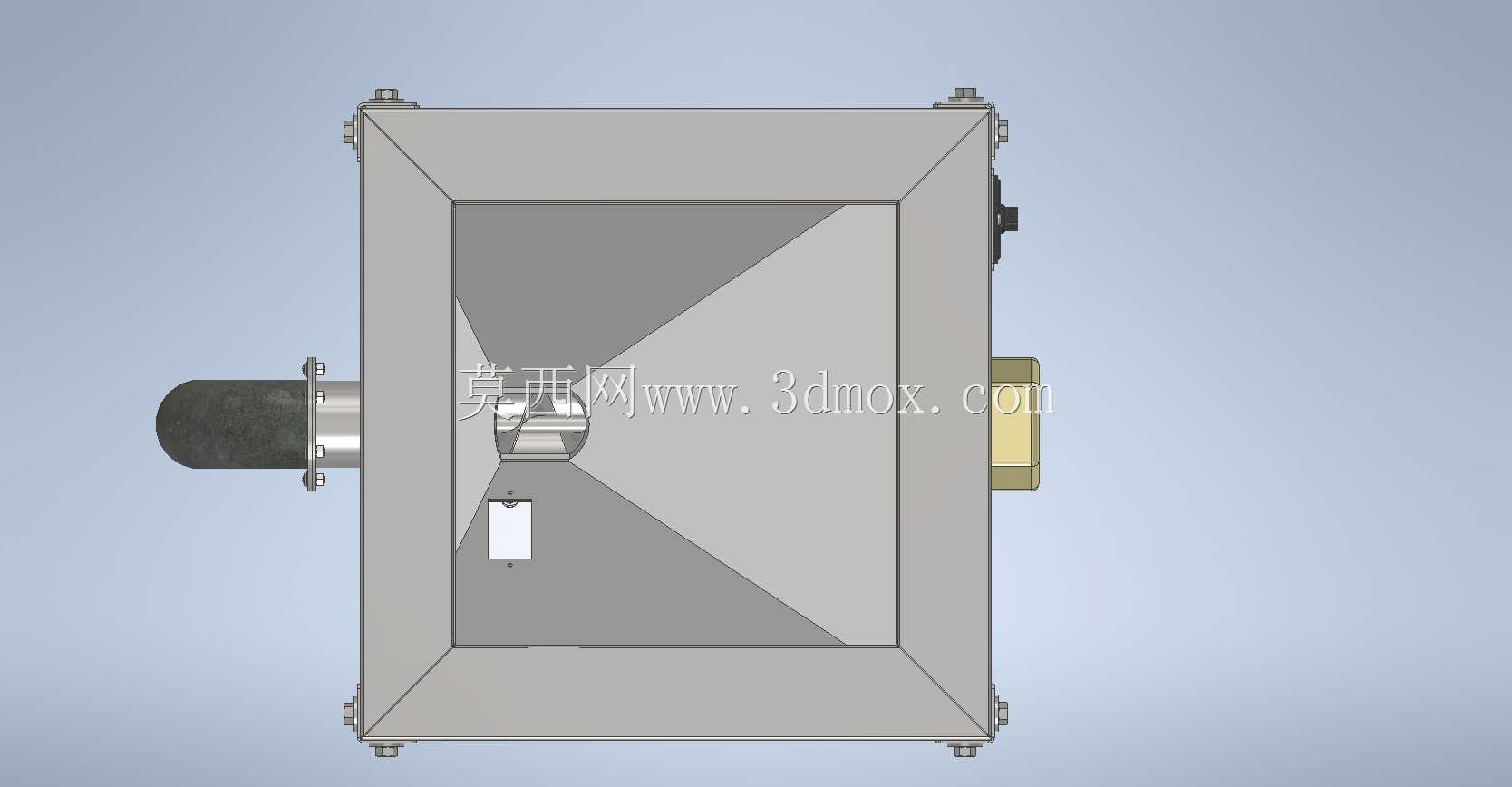

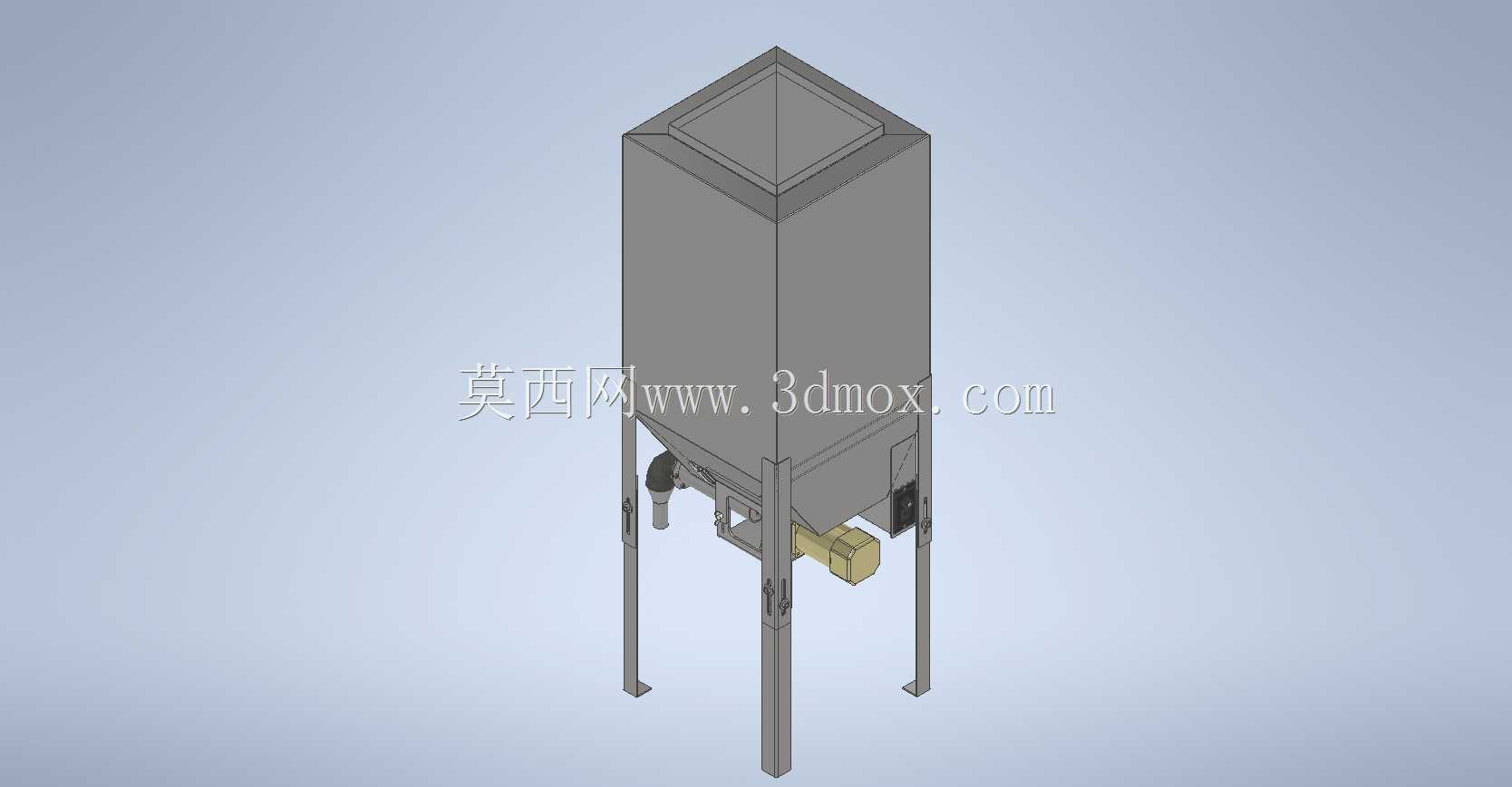

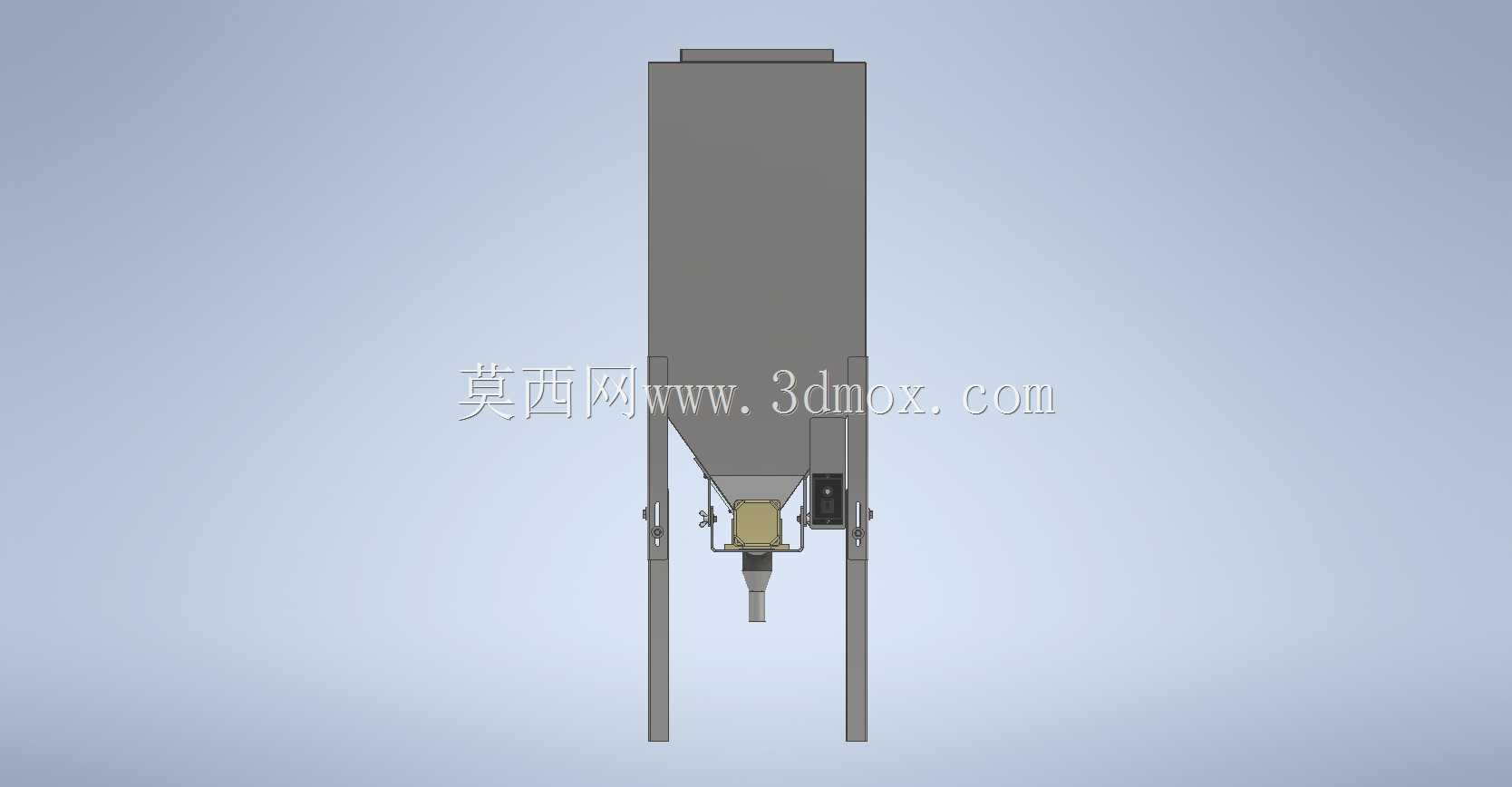

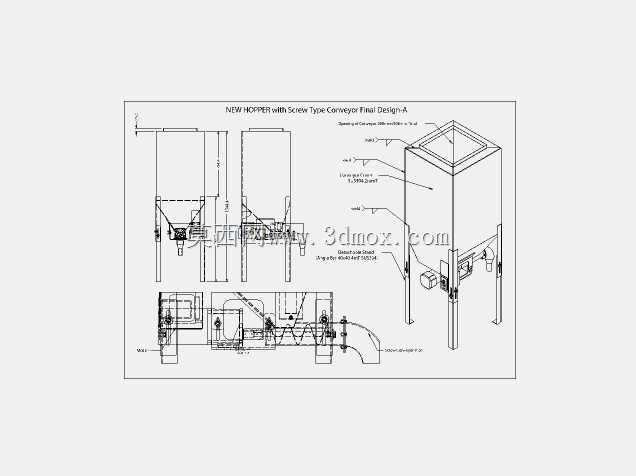

  从结构设计逻辑来看,装置整体采用上部方型储料仓、下部锥斗收拢的经典料仓构型,上部方形腔体的直边设计,一方面是为了最大化承接工位出料的散落范围,加工工位的出料滑槽不管是从正面还是侧面接入,方形敞口都能留出足够的接料冗余,避免零件弹出掉落;另一方面直壁段的储料容积可以根据工位的生产节拍调整,常规配置下直壁段高度预留1.2米左右的储料空间,能够承接单班8小时内常规加工节拍下的小型零件产出,不需要操作人员频繁清空料仓。下部的锥斗段采用60度的收拢倾角,这个角度是针对金属切削加工后的小型钢质、铝质零件的安息角测算确定的,既不会因为倾角过小导致零件在锥壁处卡滞架桥,也不会因为倾角过大导致整体装置高度过高,超出车间常规工位的安装高度限制。

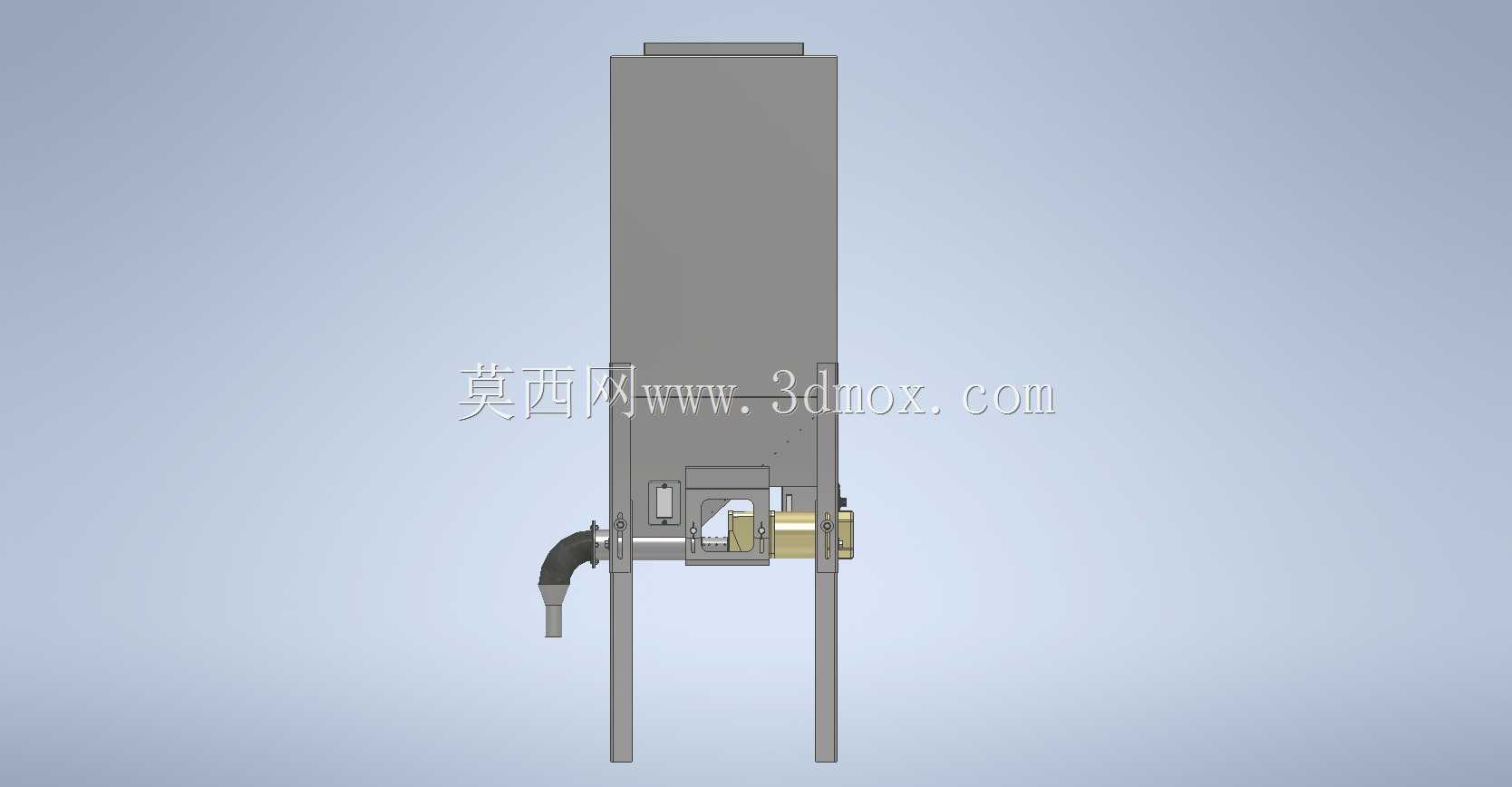

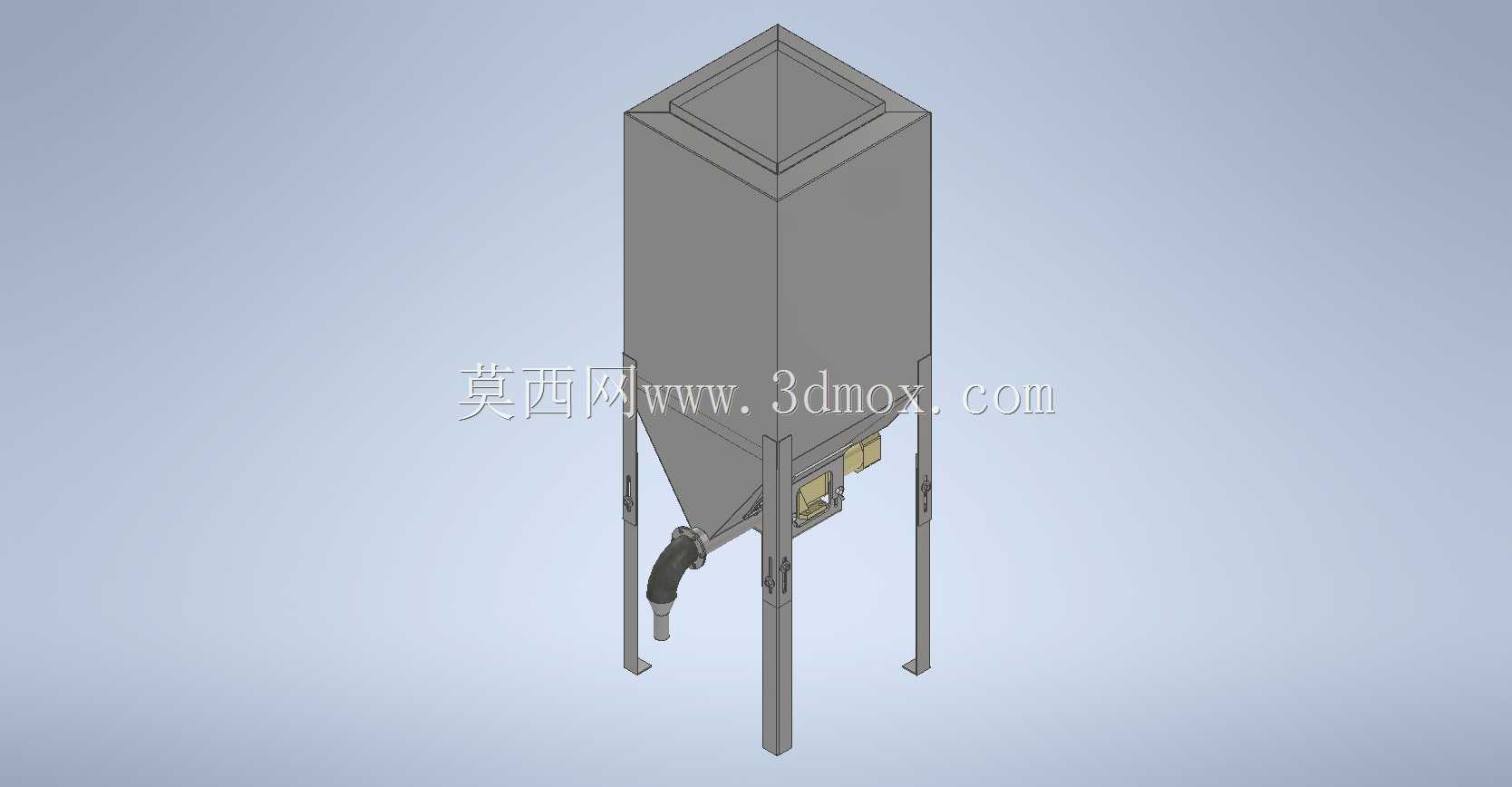

  装置的支撑结构采用四根独立的方管支腿,支腿底部预留了地脚安装孔,可以直接通过膨胀螺栓固定在车间的水泥地面上,也可以根据需求加装脚轮实现工位间的灵活移位;支腿与上部储料仓的连接位置采用了三角加强筋焊接,因为料仓满载时整体重量会集中在支腿与仓体的连接节点,加强筋的设置可以避免长期满载使用后出现焊缝开裂、仓体倾斜的问题。在锥斗的最低处设置了带弧度的出料弯管,弯管的出口角度对准下游受料设备的进料口,弯管内部做了圆弧过渡处理,没有直角拐点,零件依靠自身重力从锥斗下滑经过弯管时,不会出现卡料堵料的情况;出料口位置预留了气动闸门的安装位,用户可以根据下游设备的进料节拍选配气动截料装置,实现出料速度的自动控制,不需要人工手动插拔挡板调节料流。

  从安装边界来看,装置整体的占地面积控制在0.8米见方的范围内,不会占用过多的车间工位空间,整体安装后的总高度控制在2.2米以内,适配常规车间的工位照明、管线排布高度,不会出现与车间顶部管线干涉的问题。在实际应用场景中,除了机加工工位的零件中转,这款装置也可以适配研磨工序的磨料供给、小型零件热处理后的出料收集、装配工位的标准件供给等场景,只要是颗粒状、小型块状的固体物料,都可以依靠重力实现无动力输送,不需要额外配置驱动电机,后期使用过程中几乎没有易损件,维护成本极低。

  设计过程中针对料仓的内壁处理也做了考量,仓体内壁采用冷轧钢板焊接后打磨光滑,没有突出的焊缝或是焊点,避免零件下滑过程中被毛刺刮伤表面;针对有防磕碰需求的精密加工件,还可以在仓体内壁粘贴耐磨聚氨酯衬板,进一步降低零件滑落过程中的碰撞损伤。锥斗段的侧壁上预留了观察窗的安装位,可以选配透明亚克力观察窗,方便操作人员随时查看仓内的物料存量,及时安排空仓或是补料,避免出现料仓空置导致下游设备缺料、或是料仓满溢导致零件洒落的问题。支腿上还预留了多个安装孔位,可以根据下游受料设备的高度不同,调整出料弯管的安装高度,适配不同高度的研磨机喂料口、周转手提箱的放置高度,不需要重新切割焊接支腿,现场安装调整的灵活性更强。
