埃尔默Verburgs蚱蜢蒸汽引擎结构模型

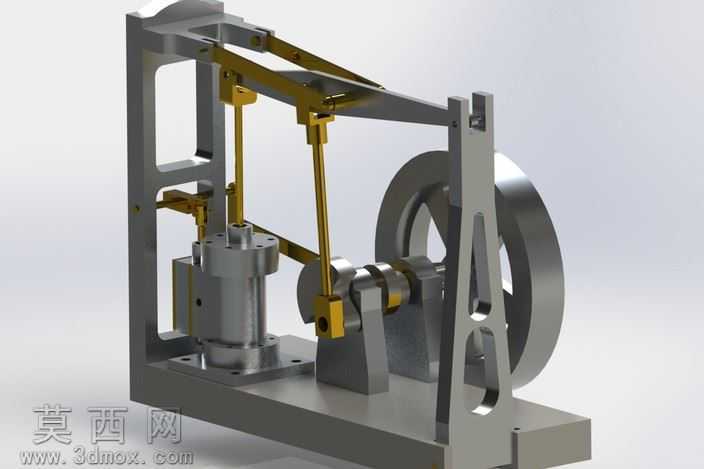

本作品为蚱蜢式蒸汽引擎的三维建模成果，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械设计的尺寸配合规范，对每一处零件的装配公差、运动干涉都做了提前校验，确保模型可直接用于运动仿真演示。模型整体采用立式布局，底部为一体化铸造质感的厚重安装基座，基座上通过定位螺栓依次固定气缸总成、曲柄支架、飞轮支座三个核心承载模块，各支座的安装孔位完全对齐，保证装配后整体结构的同轴度与平行度符合机械设计要求。气缸部分采用活塞式往复结构，缸体表面做了金属切削后的哑光金属质感处理，活塞连杆采用黄铜材质渲染，与银灰色的缸体、机架形成鲜明的视觉区分，能够清晰展示动力传递的路径。传动部分采用蚱蜢引擎特有的摇臂连杆结构，多组长度经过精确计算的连杆将活塞的上下往复运动，传递至曲轴部位，再通过曲轴带动大直径飞轮做旋转运动，飞轮采用辐板式结构，轮缘做了加厚处理来模拟真实飞轮的储重特性，保证运转时的惯性稳定性。机架部分采用镂空式立架设计，在保证结构刚性的同时减少不必要的材料占用，立架上的摇臂铰接点都做了销轴与轴套的细节建模，还原真实机械结构的铰接转动配合。渲染阶段采用工作室级别的环境光设置，金属材质分别调整了粗糙度、反射率参数，钢质零件呈现出冷调金属光泽，铜质连杆呈现出暖调金属质感，基座部分做了轻微的铸造纹理处理，让整体渲染效果更接近真实加工后的机械零件质感。设计思路上完全复刻埃尔默·Verburg的经典蚱蜢引擎结构，将原本复杂的蒸汽动力机械拆解为可独立编辑的零件模块，既可以作为机械原理教学的演示模型，也能够用于3D打印制作实体教具，所有零件之间的配合关系都经过运动仿真验证，转动飞轮即可带动整套连杆机构完成连贯的往复动作，完整还原蒸汽引擎将直线运动转化为旋转运动的核心工作原理。
