三叶曲面构件渐进式冲压成型模具

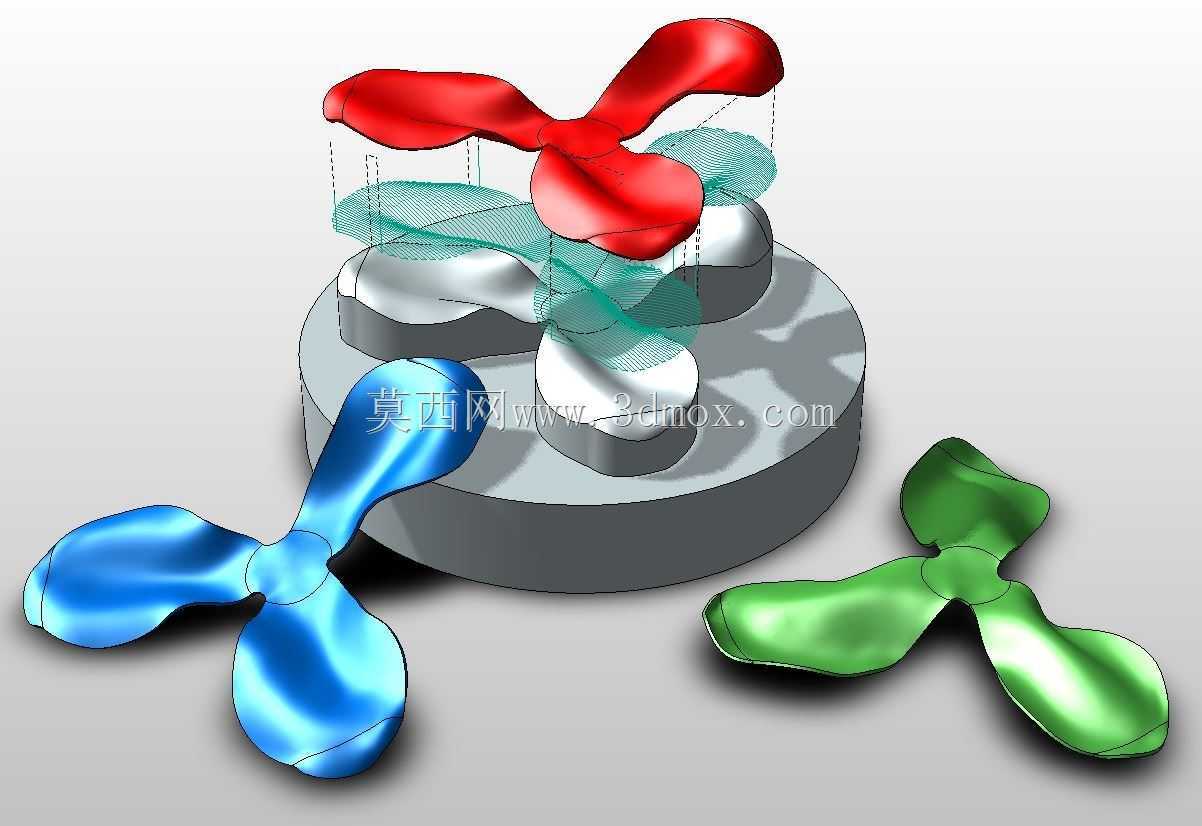

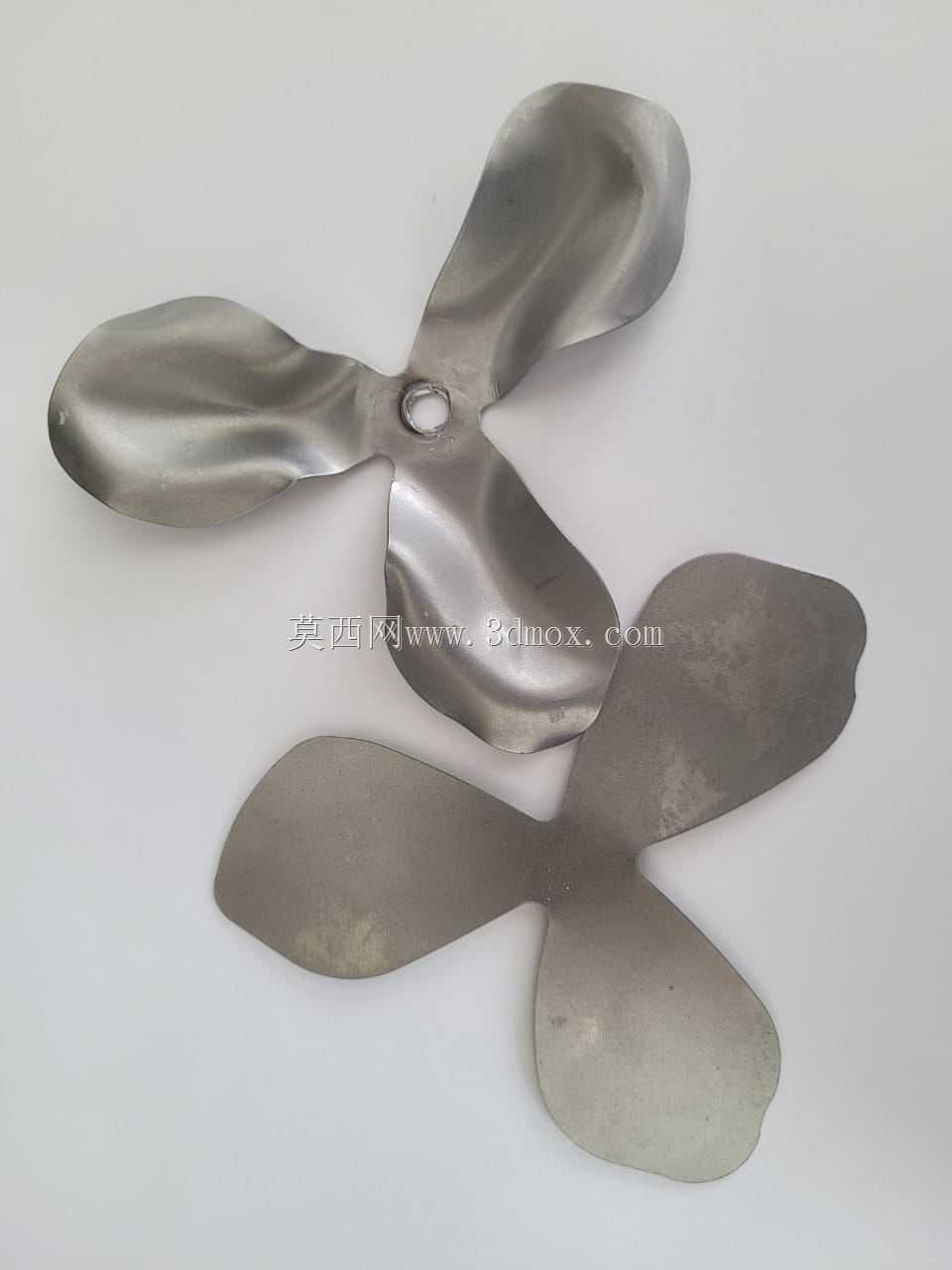

　　这套冲压成型工装主要面向薄金属板材的复杂曲面构件批量加工场景，适配家电配件、小型流体部件、装饰五金件的生产环节，针对带连续扭转曲面的三叶类零件做了专属成型结构设计，解决了常规单工序模成型曲面褶皱、回弹超差的常见问题。从实际生产用途来看，该工装可直接安装在对应吨位的开式压力机滑块与工作台面之间，完成带空间扭转弧度的三叶形薄金属件的一次性冲压成型，不需要后续多工序校形，能大幅降低薄壁曲面件的加工工序周转成本。

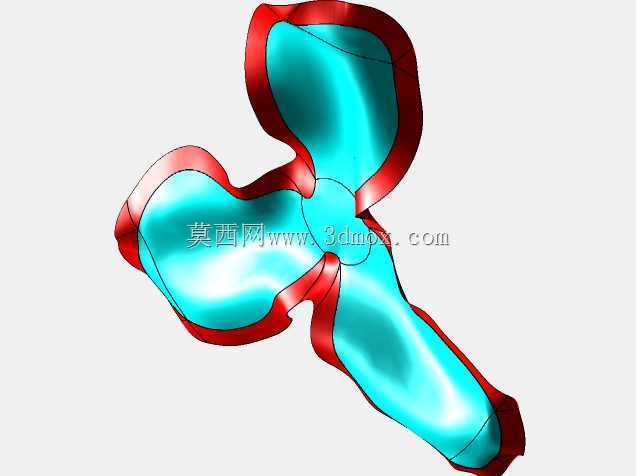

　　在功能特性上，这套模具采用倒装式结构布局，凹模固定在上模座随滑块做往复冲压动作，凸模与压边圈组件安装在下模座，压边圈搭配独立的弹性卸料元件，在冲压下行阶段先压紧板材毛坯边缘，避免板材在曲面拉伸过程中出现径向窜动，成型过程中压边力可根据板材厚度、材质特性做对应调整，适配0.5mm到2mm厚度的冷轧钢板、铝合金板、铜板等常见冲压板材。成型型腔完全贴合三叶构件的空间扭转曲面，每个叶片的曲面弧度从中心安装位向外缘做连续顺滑过渡，相邻叶片之间的成型间隙均匀控制在板材厚度的1.05到1.1倍之间，既保证成型后零件的曲面轮廓度公差控制在0.1mm以内，也能避免间隙过小导致的板材拉伤、开裂问题。

　　设计思路上，整套模具优先考虑成型过程的材料流动规律，在每个叶片的曲面成型区域做了针对性的料流补偿，针对曲面扭转角度较大的位置，在凹模对应位置做了微小的圆角过渡优化，减少材料流动阻力，同时在压边圈上对应每个叶片的进料方向设置了阻料埂，控制不同位置的材料进料速度，避免某一方向进料过快导致的零件局部起皱。上下模的导向采用独立导柱导套组件，导柱安装在下模座对角位置，导套配合长度覆盖整个冲压行程，保证上下模合模时的同轴度误差不超过0.02mm，避免成型过程中出现啃模、偏载问题。模座采用标准铸铁模架，具备足够的刚性，承受冲压载荷时不会出现明显形变，保证长期批量生产的成型精度稳定性。

　　从安装边界与尺寸适配来看，下模座的安装孔位按照常规开式压力机的工作台T型槽间距设计，可直接适配台面尺寸400mm*500mm以上的普通冲压设备，不需要额外做安装转接板。模具闭合高度控制在220mm到260mm之间，可通过调整压力机的装模高度适配不同行程参数的设备，开模行程满足120mm即可顺利取出成型后的零件，不需要额外增加顶出装置。上下模的合模行程中设置了限位柱，控制最终合模深度，避免成型过度导致的零件壁厚减薄超差，限位柱的高度可根据实际试模的成型效果做微量调整，适配不同批次板材的性能波动。

　　实际生产调试阶段，可先通过试冲料片调整压边力大小，当零件外缘出现轻微起皱时适当增大压边力，当零件曲面转角位置出现开裂迹象时适当减小压边力，同时调整凹模入口圆角的抛光粗糙度，降低材料流动阻力。成型后的零件可通过下模的弹性顶件装置自动从凸模上脱出，上模的卸料板会将卡在凹模内的料边自动卸下，不需要人工手动取件，可搭配自动化送料机构实现连续冲压生产，单冲程生产节拍可达到每分钟15到20次，适合中小批量的三叶曲面零件生产需求。整套模具的易损件为凹模入口镶块与凸模成型面，均采用快换式结构设计，长期生产出现磨损后可快速更换镶块，不需要整体拆卸模座，大幅降低设备维护停机时间。
