带拉深工位的冲压成型模具结构

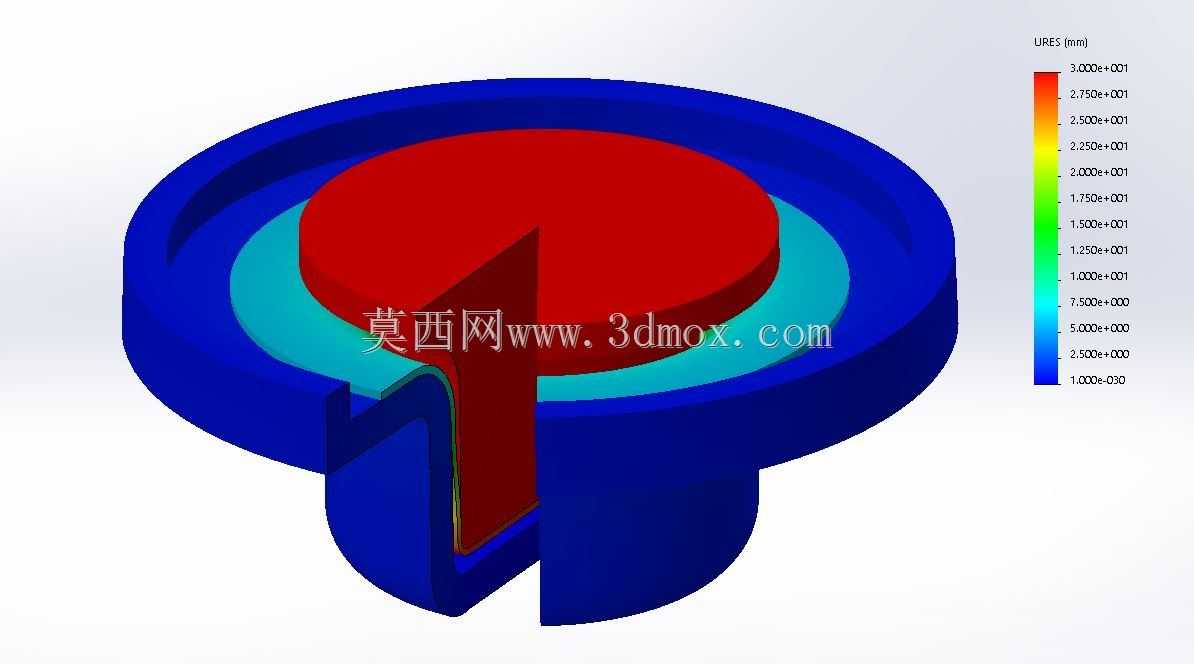

　　这套结构针对带凸缘筒形件的一次冲压拉深成型设计，核心解决常规单工序模需要多次定位、多次冲压带来的同轴度偏差问题，在中小型家电外壳、汽车小尺寸覆盖件、五金容器类零件的批量生产场景中应用广泛。从实际生产工况来看，这类结构通常安装在开式可倾压力机的工作台面，模座下方的定位柄与压力机滑块的安装孔配合，上模下行时首先完成板料的边缘压边，避免拉深过程中法兰区域出现起皱缺陷，随后凸模持续下行将板料拉入凹模型腔，完成筒壁的拉深变形，到下死点时完成底部与法兰的整形，保证零件的尺寸精度。设计过程中首先核算了拉深系数，针对常用的08F、SPCC等低碳钢冷轧板，首次拉深系数控制在0.53-0.58区间，避免拉深系数过小导致筒壁拉裂，

　　同时压边圈的压力通过弹性元件提供，压力值按照板料厚度、拉深高度计算，既要保证法兰区域材料不发生失稳起皱，又不能压边力过大导致材料流动阻力过高拉裂工件。从结构边界来看，整套模具的闭合高度适配160吨以下普通开式压力机的安装参数，模座的外形尺寸预留了足够的安装螺栓孔位，与压力机工作台的T型槽位置匹配，不需要额外加工转接板即可完成安装。凹模的圆角半径根据板料厚度选取，针对1-2mm厚度的冷轧板，凹模圆角半径取板厚的6-8倍，凸模圆角半径取板厚的4-6倍，减少材料流动时的弯曲阻力，拉深间隙取板厚的1.1-1.2倍，保证筒壁的表面质量不会因为间隙过小出现刮伤，也不会因为间隙过大导致零件回弹超差。结构中特意设置了卸料结构，拉深完成后上模回程时，

　　卸料板将卡在凸模上的工件卸下，不需要人工手动取件，提升连续生产的效率，同时在凹模底部设置了出件孔，成型后的零件可以通过出件孔直接滑落到压力机下方的料箱中，减少操作人员的手动操作步骤，降低生产安全风险。从实际使用的角度，这套结构的工作零件采用Cr12MoV模具钢制作，淬火硬度控制在HRC58-62，保证大批量生产过程中的耐磨性能，模座采用45号钢调质处理，保证整体结构的刚性，减少冲压过程中的弹性变形，避免零件尺寸出现批次性偏差。针对拉深过程中的材料流动问题，设计时在凹模与压边圈的接触表面做了抛光处理，表面粗糙度达到Ra0.8以下，同时预留了润滑槽，生产时可以涂抹冲压拉伸油，进一步降低材料流动的摩擦阻力，减少拉裂、起皱的不良率。

　　不同于常规的落料拉深复合模，这套结构针对已经完成落料的圆形片料进行拉深作业，适合多工位冲压生产线的单工位排布，也可以单独作为单工序模使用，适配不同产能规模的生产场景，当生产批量较小时，可以单独安装在普通压力机上人工送料生产，当生产批量较大时，可以接入自动化送料线，配合片料送料机构实现全自动连续生产。结构的导向采用导柱导套配合，导柱导套的配合间隙控制在0.02mm以内，保证凸模与凹模的同轴度，避免长期冲压过程中出现啃模问题，延长模具的整体使用寿命。在安装调试时，首先将下模固定在压力机工作台面，调整上模的安装位置，保证凸模进入凹模的深度符合拉深高度要求，随后调整压边圈的弹性元件压力，试冲时逐步调整压力参数，直到冲出的零件无起皱、无拉裂、尺寸符合图纸要求即可锁定参数进行批量生产。
