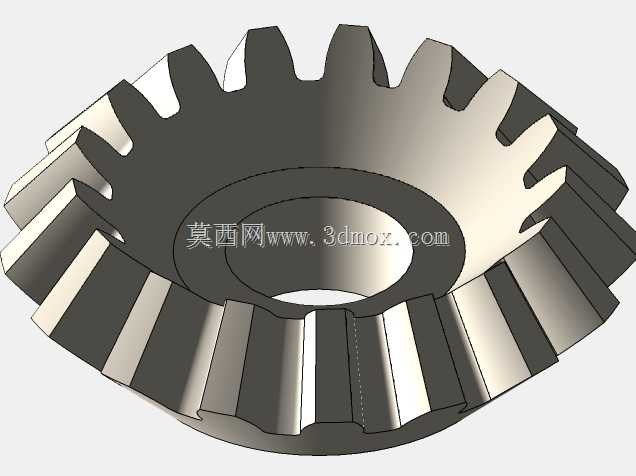

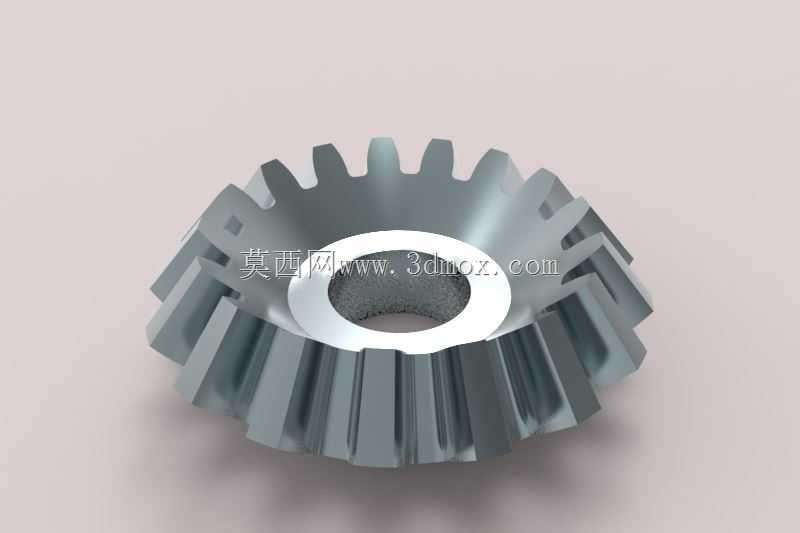

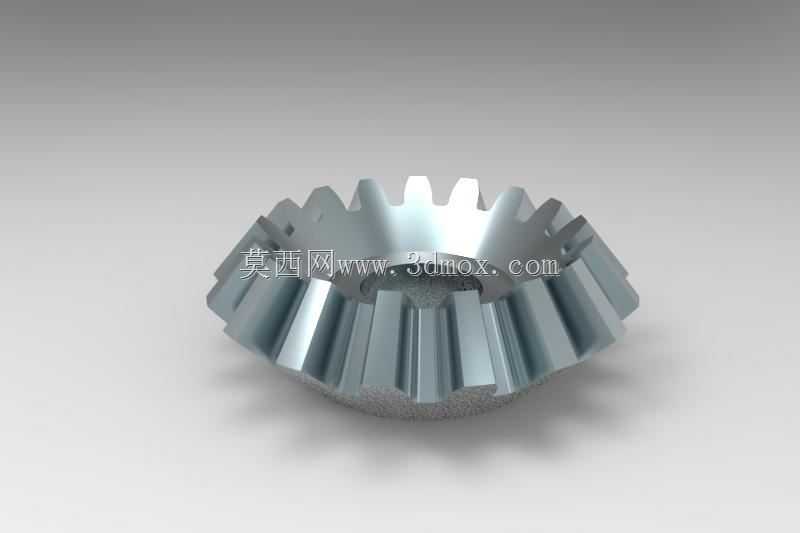

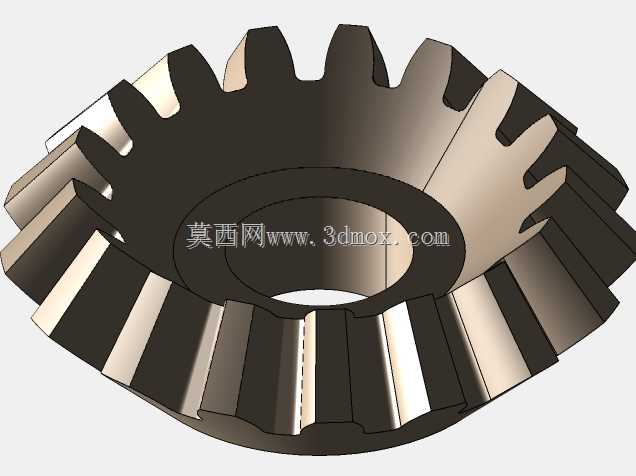

直齿锥齿轮精密传动结构三维数模

项目分类:齿轮 发布时间:2021-11-21 ID:401453
  • 直齿锥齿轮精密传动结构三维数模
  • 直齿锥齿轮精密传动结构三维数模
  • 直齿锥齿轮精密传动结构三维数模
  • 直齿锥齿轮精密传动结构三维数模

  在差速器、机床分度机构、农业机械转角传动单元的设计选型过程中,直齿锥齿轮始终是相交轴动力传递场景下的核心基础零件,这类零件的建模精度直接决定了后续装配环节的侧隙控制、啮合接触斑点分布,以及整机运行过程中的传动噪音与使用寿命。本次构建的锥齿轮数模,完全遵循直齿锥齿轮的展成加工原理完成齿形构建,齿向线沿节锥母线方向分布,齿厚从大端向小端均匀收窄,能够适配两轴垂直相交的传动布局,也可根据实际安装需求调整轴交角参数,覆盖绝大多数90度转角传动的工程场景。从实际应用场景来看,这类锥齿轮常被布置在动力输入与输出轴线存在空间夹角的位置,比如小型输送线的转角驱动端、园林机械的动力换向单元、机床附件的分度传动链中,相比圆柱齿轮的平行轴传动,

  它不需要额外增加中间换向轮组就能直接完成轴线方向的转换,能够大幅压缩传动机构的整体占用空间,减少不必要的传动环节带来的效率损耗。在功能特性层面,该模型的齿形参数完全匹配展成法加工的成型逻辑,齿面没有建模过程中常见的曲面褶皱、曲率突变问题,每一个轮齿的齿廓曲线都从齿顶到齿根平滑过渡,安装基准孔与节锥面的同轴度、齿圈的端面跳动控制都符合常规传动件的设计公差要求,装配时只需要保证两配对齿轮的节锥顶点重合,就能获得理想的啮合状态,避免出现偏载、卡滞、局部齿面应力集中的问题。设计过程中,优先以安装端的边界尺寸作为建模基准,先确定背锥面的定位尺寸、安装孔的配合公差带范围,再根据传动比要求分配齿数、模数、分锥角参数,

  齿宽取值控制在节锥母线长度的三分之一左右,既保证轮齿有足够的接触强度承担额定扭矩,也避免小端齿厚过薄导致加工难度提升、热处理过程中出现变形超差的问题。从安装边界来看,模型的轮毂端面、中心安装孔、背锥面都预留了标准的装配基准特征,设计人员在做整机布局时,可以直接以中心孔轴线、节锥顶点作为装配定位参考,快速完成配对齿轮的位置排布,不需要额外做基准转换;轮齿的大端齿顶圆、小端齿根圆尺寸都做了精确约束,能够直接用于校核传动箱内部的运动干涉,避免实际装配时出现轮齿与箱体内壁、相邻传动件发生刮碰的问题。不同于参数化生成的简化齿形模型,这个数模的齿根过渡曲面完全模拟实际滚齿加工的走刀轨迹,还原了齿根处的圆角过渡特征,在做有限元强度校核时,

  能够更准确地模拟齿根位置的应力集中系数,得到的弯曲强度计算结果更贴近实际工况,不会因为齿根直角简化导致应力计算值偏大,误导后续的材料选型与热处理工艺制定。对于需要做运动仿真的设计场景,该模型的轮齿啮合面曲面连续性达到G2级别,仿真过程中不会因为曲面断点出现传动速度突变、接触力计算异常的问题,能够真实还原锥齿轮传动过程中的转速传递、扭矩波动情况,帮助设计人员提前验证传动比的准确性,评估不同负载下的传动平稳性。在做整机装配设计时,这个锥齿轮模型可以直接调用到传动链装配体中,配合对应的轴承、轴类、箱体零件完成整体布局,不需要重新绘制齿形轮廓,能够大幅缩短结构设计阶段的重复建模时间,设计人员只需要根据实际传动需求调整模数、齿数、齿宽参数,就能快速衍生出适配不同传动比、不同负载等级的同系列锥齿轮模型,覆盖从轻载的精密仪器传动到中载的通用机械传动的多类场景。
