黑盘红标三眼计时腕表结构设计

　　日常接触的民用计时腕表结构设计中，这类黑盘红标三眼计时款的三维建模，核心要兼顾外观辨识度与内部机芯装配的适配性，不能只做表面的视觉造型。从实际应用场景来看，这类腕表既可以作为日常通勤的计时配饰，也能满足短时间分段计时的实用需求，比如运动过程中记录单圈耗时、工作中把控分段任务时长，相比普通两针或三针腕表，多出来的计时副盘结构，对内部空间布局的要求更高。

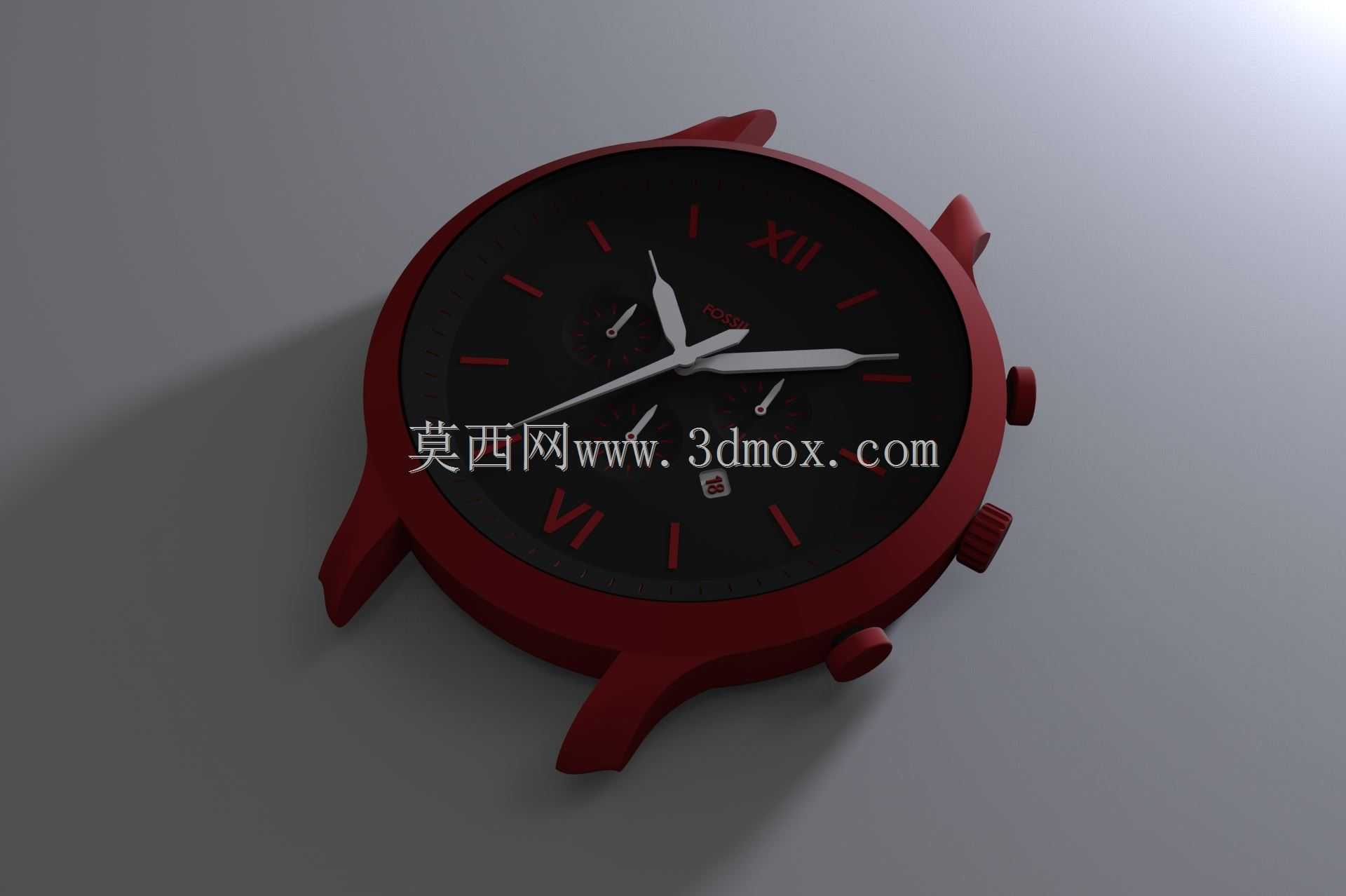

　　设计初期首先要敲定的是表盘的视觉比例，常规42mm表径的腕表，表盘可视区域直径控制在32mm左右，既不会让表圈过宽显得笨重，也不会因为表盘过大挤压表壳侧壁的密封结构。这款设计采用黑色哑光表盘基底，搭配红色条形时标与罗马数字VI作为12点位下方的视觉锚点，首先要考虑时标的安装固定方式——这类凸起的条形时标，底部需要预留0.15mm的定位插脚，对应表盘上的定位孔，装配时通过过盈配合加微量固定胶粘接，避免日常佩戴震动导致时标脱落。指针部分采用多段阶梯式造型，时针与分针的边缘做倒角处理，一方面减少指针转动时的风阻（虽然腕表内部风阻影响极小，但对于高频走时的机芯来说，微小的阻力变化都会影响走时精度储备），另一方面倒角后的反光面能在不同光线角度下提升读时清晰度，秒针与计时指针的配重需要做动平衡校准，避免指针在竖直放置时因为配重不均出现走时偏快的问题。

　　三眼副盘的布局是这类计时腕表的设计重点，三个副盘分别对应计时分钟、计时小时与常规走时小秒盘，每个副盘的中心轴需要和下方机芯的对应输出轴完全同轴，同轴度公差要控制在0.02mm以内，否则会出现指针蹭盘、转动卡滞的问题。副盘的刻度圈采用下沉0.3mm的设计，既可以在视觉上形成层次感，也能避免主指针转动时剐蹭副盘刻度。表镜采用蓝宝石玻璃材质，装配时的预留间隙要考虑温度变化带来的热胀冷缩量，常温下表镜与最高处指针的垂直间隙保持在0.25mm，既能避免高温下表镜下凸蹭到指针，也不会因为间隙过大让表盘显得空旷。

　　表壳部分的设计要兼顾佩戴舒适度与防水性能，表耳的弧度需要贴合普通人手腕的曲率，表耳间距控制在20mm，适配通用规格的表带，表壳侧壁的厚度在3点位表冠位置做局部加厚，用来容纳表冠的防水管结构，防水管与表壳的配合采用过盈压装，配合O型密封圈可以实现50米生活防水的要求。表底采用密底设计，通过四颗螺丝固定在表壳中框上，结合面处预留0.2mm的密封槽放置防水胶圈，胶圈的压缩量控制在25%左右，压缩量过小会导致密封失效，压缩量过大则会加速胶圈老化，缩短防水寿命。

　　建模过程中需要特别注意各个零件的装配干涉问题，比如表盘下方的日历盘（如果带日历功能）与机芯夹板的间隙、指针轴与表盘中心孔的间隙、表冠拔出到调时档位时与表壳侧壁的间隙，这些细节如果在建模阶段没有排查到位，后续开模生产时就会出现装配失败的问题。另外外观面的处理工艺也要在建模时预留对应的工艺余量，比如表壳的拉丝面要预留0.05mm的抛光余量，时标的红色漆面要预留0.02mm的漆层厚度，避免装配后出现尺寸超差。

　　从结构设计的角度来说，这类腕表的三维建模不是单纯的外观曲面构建，每一个曲面、每一个凸台、每一个孔位都要对应实际的装配需求与加工可行性，比如表盘上的时标定位孔，孔径要比时标插脚大0.01mm，既方便装配时的定位调整，也不会因为间隙过大导致时标装歪。指针的管套部分内径要与机芯轴径做间隙配合，间隙控制在0.008mm以内，压装后不会出现指针松动的问题。很多新手建模时容易只关注外观的视觉效果，忽略了这些装配层面的细节，导致建出来的模型只能做渲染展示，无法用于实际的生产加工参考。

　　另外这类计时腕表的按钮布局也要考虑人体工程学，2点位与4点位的计时按钮，按压行程控制在0.3mm，按压力度保持在5N左右，既不会因为太轻出现误触，也不会因为太重导致按压手感生涩，按钮与表壳之间同样要设置防水密封圈，避免洗手、淋雨时水汽进入表壳内部。整体结构的重量控制也很重要，全钢表壳搭配实心钢表带的整表重量要控制在150g以内，避免长时间佩戴给手腕造成过大的负担，这就要求在建模时对表壳内部的非受力区域做适当的掏空处理，在保证结构强度的前提下尽可能减轻重量。
