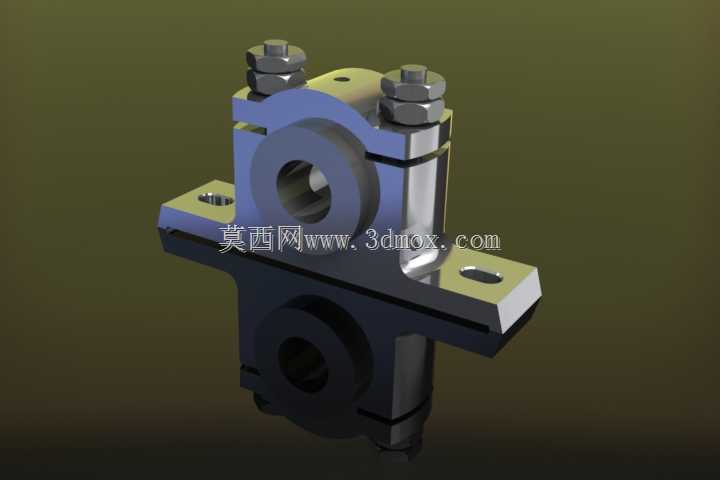

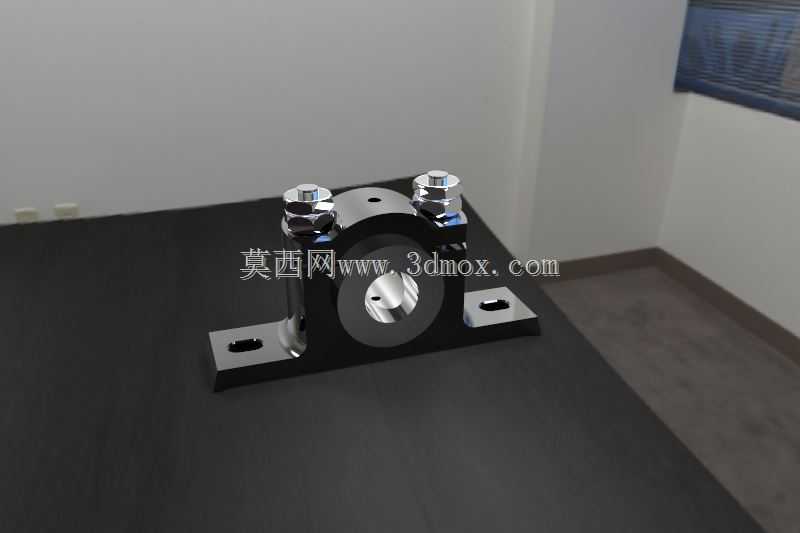

立式带座剖分式轴承支撑固定结构

　　做传动结构设计的时候，这类带座轴承支撑件是绕不开的基础部件，很多刚入行的工程师容易忽略这类基础件的安装边界校核，最后总装的时候要么干涉要么装不上，反而耽误项目进度。先从实际应用场景说，这类立式剖分式轴承座，多用在中小载荷的水平传动轴系支撑，比如轻工输送线的辊筒支撑、小型农机的传动轴定位、非标自动化设备的动力传递轴端固定，相比一体式轴承座，它的优势在于后期维护不用拆整根轴，只要松开上盖的紧固螺栓就能更换轴承，对产线运维来说能省不少停机时间。

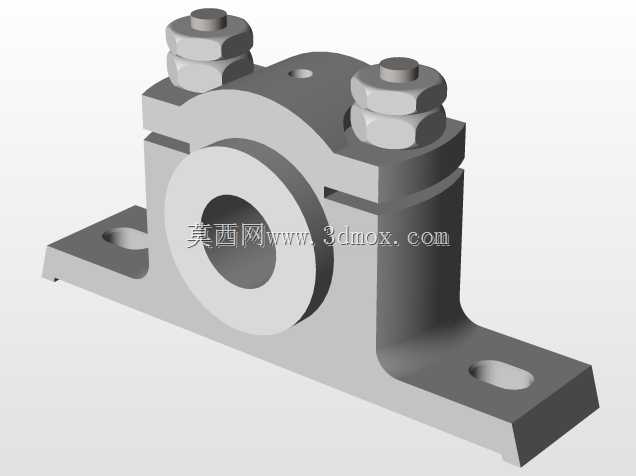

　　从功能特性上拆解，底部的安装底板做了两个长圆形安装孔，这两个孔不是随便开的，长孔的设计是为了补偿安装面的加工误差，实际安装的时候可以小范围调整轴承座的横向位置，保证轴的同轴度，避免轴承受附加径向力导致过早失效。上盖和底座的配合面是精准贴合的剖分面，两个六角头高强度螺栓负责把上盖压紧，预紧的时候要注意对角分次拧紧，不能一次把某一个螺栓拧死，不然会导致上盖偏斜，轴承内圈和外圈的同轴度超差，转起来会有异响还会发热。中间的轴承安装孔是和标准深沟球轴承或者调心轴承外径匹配的，孔的公差一般选H7，和轴承外圈的过渡配合，既保证轴承不会在座孔里跑外圈，又不会因为过盈量太大导致轴承游隙变小。

　　设计这类结构的时候，首先要核算的是支撑载荷，径向载荷的方向要尽量落在底座的支撑筋范围内，这个模型的底座和安装孔位之间做了加厚的加强筋，就是为了承受径向载荷的时候不会出现底板变形。安装边界方面，要注意底板的厚度、螺栓孔的中心距，还有上盖螺栓拧紧之后的顶部高度，很多人建模的时候只算轴承座本身的高度，忘了算螺栓头部突出的高度，最后设计防护罩的时候就会出现干涉。另外轴承座的中心高是关键尺寸，这个尺寸直接决定了传动轴的中心高度，和配套的带轮、链轮的中心高要匹配，不然传动带会出现偏磨，链条也会有额外的侧向力。

　　实际选型建模的时候，还要考虑润滑的需求，这类轴承座一般会在上盖预留注油嘴的安装孔，方便定期加注润滑脂，这个模型虽然没做注油孔的细节，但实际生产的版本肯定要加上，不然轴承长期在无润滑状态下运行，寿命会骤降。还有剖分面的位置，要注意和载荷方向错开，不能让剖分面承受主要的径向载荷，不然长期运行会出现剖分面错位，导致轴承卡滞。另外两个安装螺栓的规格要和载荷匹配，不能为了省空间选太小的螺栓，不然设备运行的时候螺栓受振动松脱，会出现轴系下沉的严重故障。

　　从建模逻辑来说，做这个模型的时候是先画底座的轮廓，拉伸底板之后做安装孔，再做轴承安装孔的下半部分，然后做上盖的结构，最后装配紧固件，每一部分的配合尺寸都要和标准件匹配，比如螺栓的通孔直径要比螺栓大0.5到1毫米，方便安装的时候调整，轴承孔的倒角要做够，方便压装轴承的时候不会刮伤轴承外圈。很多新手建模的时候容易把安装孔做成圆孔，忽略现场安装的调整余量，最后装配的时候因为机架焊接变形，孔位对不上，只能现场扩孔，既影响外观又降低结构强度。还有底座的底面要保证平面度，不然安装在机架上的时候轴承座会翘曲，导致轴的回转精度下降。
