国际象棋棋子立体结构造型设计

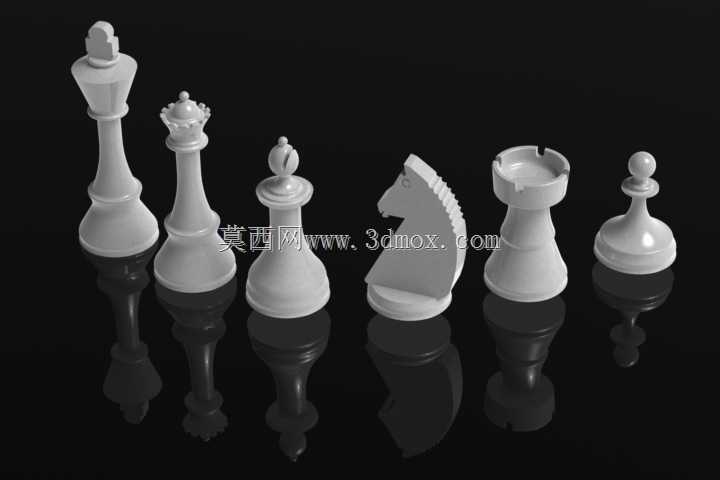

　　这套国际象棋棋子的三维结构设计，首先围绕实际对弈场景的使用需求展开，日常桌面对弈场景中，棋子需要具备稳定的放置特性，因此每枚棋子的底座都采用了上窄下宽的锥台过渡结构，底座底面设计为完全平整的贴合面，保证放置在常规木质、塑料棋盘表面时不会出现晃动、滑移的问题，即使是快速走棋、轻放棋子的操作下，也能保持稳定直立，不会歪倒干扰对局。从功能特性来看，六类棋子的外形识别度是设计的核心考量，王的顶部采用十字形凸起结构，后采用带花边的皇冠造型，象为顶部开槽的卵形结构，马为侧视的马头轮廓，车为顶部带缺口的城堡造型，兵为顶部小圆球的细柱结构，所有造型特征都在符合传统国际象棋棋子认知的基础上，做了结构上的圆角过渡处理，

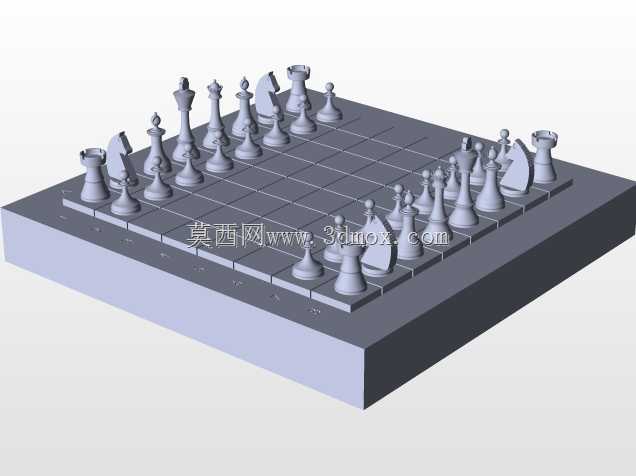

　　避免尖锐棱角在日常使用中造成磕碰划伤，也能减少注塑或者3D打印生产过程中的应力集中问题，降低成品开裂的概率。设计过程中，首先确定了统一的底座直径基准，所有棋子的底座直径保持一致，保证整副棋子放置在棋盘格内时，占据的格内空间统一，不会出现某类棋子过大超出格线、遮挡相邻棋子的问题，棋子的总高度按照棋子权重做了梯度区分，王的高度最高，后、车、象、马依次递减，兵的高度最低，符合棋手长期形成的视觉识别习惯，对局时不需要刻意分辨造型，仅凭高度就能快速区分棋子层级，提升走棋效率。外形尺寸的边界设定上，所有棋子的最大外轮廓直径都不超过棋盘单格边长的三分之二，保证相邻格子放置棋子时，两者之间留有足够的间隙，不会出现棋子互相触碰、干扰的情况，

　　棋子的握持部位都做了符合人体工学的收腰设计，也就是棋子中部的柱体直径略小于上下两端，手指捏持的时候能有足够的摩擦力，不会出现打滑脱手的问题，即使是手汗较多的使用场景，也能稳定拿取移动。从结构建模的思路来看，所有棋子都采用回转体加局部特征的建模逻辑，王、后、象、车、兵五类棋子的主体结构都是同轴回转体，仅在顶部添加对应的识别特征，这样的结构设计一方面能降低加工生产的难度，采用数控车削加工时可以一次装夹完成主体结构加工，仅需要后续少量的铣削工序加工顶部特征，大幅提升生产效率；另一方面回转体结构的对称性更好，重心完全落在底座中心轴线上，进一步提升了放置稳定性。马的结构因为是不对称的马头造型，建模时特意做了重心配平，

　　将马头侧的下部结构做了微小的壁厚调整，让整体重心依然落在底座中心范围内，不会因为马头侧偏重导致放置时向一侧倾斜。针对不同的生产工艺，这套结构也做了对应的适配，如果采用注塑工艺生产，所有的竖直面都做了1度左右的脱模斜度，没有倒扣结构，不需要复杂的抽芯机构就能顺利脱模；如果采用3D打印生产，所有悬空部位的角度都大于45度，不需要添加额外支撑就能顺利打印，减少后处理的工作量。棋子的表面过渡全部采用G2连续的曲面过渡，没有明显的折角棱线，一方面握持时手感更顺滑，不会硌手，另一方面表面喷涂或者抛光处理时，不会出现棱线处积漆、抛光不均匀的问题。实际使用场景中，除了常规的桌面对弈，这套棋子的结构也适配展示陈列场景，棋子的底部可以预留微小的磁吸件安装槽，搭配带磁吸层的展示棋盘时，可以将棋子稳定吸附在棋盘上，即使棋盘竖直放置作为墙面装饰，棋子也不会掉落，拓展了产品的使用场景。安装边界方面，棋子底座的磁吸槽深度不超过底座厚度的三分之一，不会影响底座的结构强度，磁吸件采用过盈配合的安装方式，不需要额外粘接就能固定在槽内，装配工序简单。整套棋子的结构没有多余的装饰性特征，所有造型都服务于识别性、握持手感、稳定性三个核心使用需求，没有为了视觉效果添加容易断裂的细小凸起，所有凸起特征的根部都做了圆角加强处理，即使棋子不慎从桌面掉落，也不会出现顶部特征断裂的问题，提升了产品的耐用性。
