阶梯式异形螺旋槽钻孔刀具结构设计

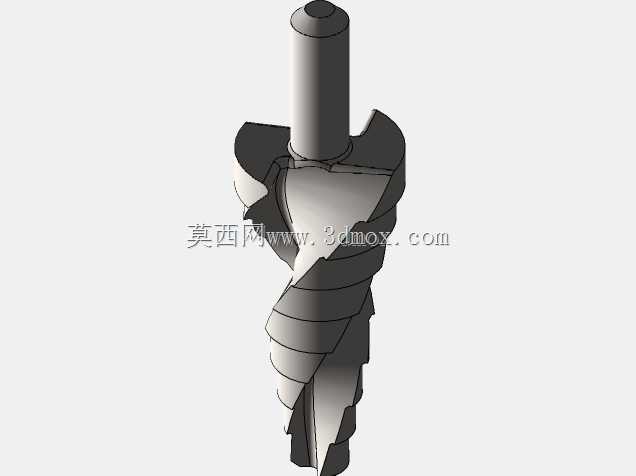

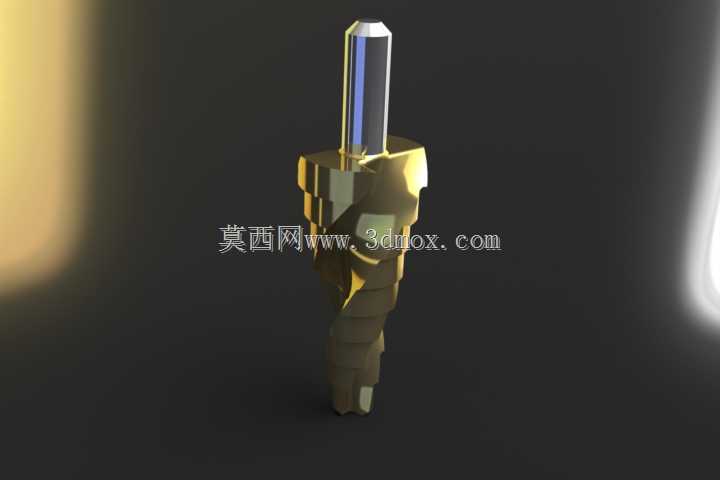

　　在金属切削加工领域，孔加工是占比极高的工序类型，覆盖从通用设备装配、钣金加工到精密零部件制造的全场景，这类阶梯式螺旋槽钻孔刀具，主要针对需要一次成型完成多直径台阶孔的加工场景，避免传统单一直径钻头多次换刀、反复定位带来的同轴度误差，在薄板五金件、铝合金型材、注塑模具预埋件安装孔的加工场景中适配性极强。从结构设计逻辑来看，这款刀具采用多段阶梯式刃径排布，从钻尖开始逐段增大刃部直径，每一段阶梯的过渡位置都做了圆弧倒角处理，避免切削过程中应力集中导致崩刃，同时螺旋槽的导程沿着刃部长度方向做了渐变设计，靠近钻尖位置的螺旋角更大，便于快速切入工件、导出初始切削阶段的细碎切屑，靠近柄部位置的螺旋角收窄，提升大直径刃段切削时的排屑顺畅度，

　　避免长切屑缠绕在刀体上刮伤已加工孔壁。刀具的切削刃部分采用分屑槽设计，每一圈螺旋刃上都开有错位的微小分屑缺口，把宽幅切屑分割成窄段，降低切削阻力，尤其是在加工延展性较好的低碳钢、铜铝等有色金属时，能有效避免切屑粘刀的问题。柄部采用标准直柄结构，适配常规台钻、手电钻、加工中心的弹簧夹头装夹，装夹夹持段的长度预留了足够的安全距离，即使在满进给量切削时，也不会出现夹头刮碰工件表面的情况。从安装边界来看，刀具的最大刃径决定了单次加工可成型的最大孔直径，加工前需要确认设备的主轴转速范围匹配刀具的线速度要求，针对不同材质工件调整进给参数，比如加工铝合金时可以适当提高转速和进给，加工不锈钢时则需要降低转速配合切削液使用，减少刃部磨损。

　　在实际使用场景中，这类刀具常被用于配电箱柜体安装孔加工、铝合金门窗型材的预装孔加工、小型五金件的台阶孔一次成型，相比传统的先钻底孔再扩孔的工艺，能减少至少两次换刀定位的辅助时间，同时保证各段台阶孔的同轴度控制在0.02mm以内，满足多数通用装配场景的精度要求。设计过程中需要重点校核刀体的刚性，因为阶梯位置的截面变化容易出现刚性薄弱点，所以槽深的设计需要兼顾排屑空间和刀体强度，不能为了追求大排屑空间过度削减刀体核心厚度，否则在大进给切削时容易出现刀体弯折、断刀的风险。钻尖部分采用双顶角设计，中心横刃做了磨薄处理，降低钻入时的轴向抗力，避免钻孔初期出现滑移偏孔的问题，保证孔位的定位精度。刃带部分采用窄刃带设计，减少刃带和孔壁的摩擦面积，

　　降低切削热的产生，同时提升已加工孔壁的光洁度，减少后续铰孔、抛光的工序余量。在刀具的动平衡设计上，因为螺旋槽是对称排布的，高速旋转时的离心力能保持平衡，适配最高数千转的切削转速，不会因为动不平衡导致孔壁出现振纹。针对不同的加工深度需求，刃部的有效切削长度做了冗余设计，即使加工深度接近最大刃段长度，也能保证排屑槽有足够的长度导出切屑，不会因为切屑堵塞在槽内导致刀具过热退火。
