玛莎拉蒂品牌立体标识结构设计

　　这款三叉戟造型的立体标识，是豪华乘用车辆品牌视觉识别系统的核心外饰构件，日常应用场景覆盖量产乘用车辆的前格栅中央安装位、C柱侧标识位、轮毂中心盖、内饰方向盘中央装饰位，同时也可适配线下品牌展厅的展车装饰、品牌文化周边的立体摆件制作、车辆改装场景的个性化外饰替换需求。从实际装车使用的角度出发，这类立体标识的设计首先要匹配不同安装位的边界约束，前格栅安装版本的整体厚度通常控制在8-12mm区间，背部预留对应卡扣安装位与3M胶粘贴的平整基面，避免突出格栅平面过多影响整车通过性，同时要预留0.5-1mm的安装公差补偿量，抵消格栅注塑件的成型形变误差；侧标版本的整体尺寸更小，厚度控制在3-5mm，边缘做R0.8-R1.2的圆角钝化处理，

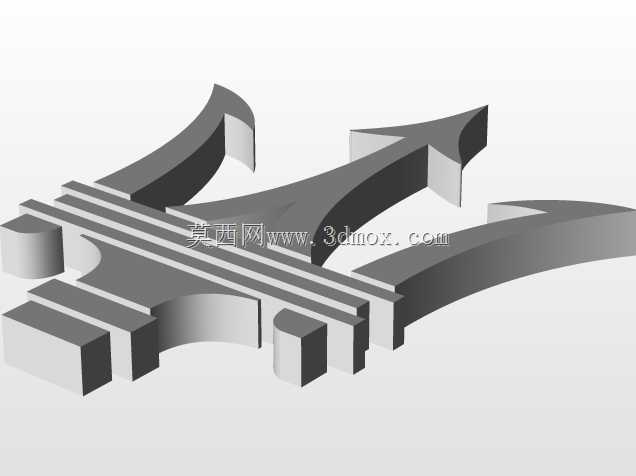

　　避免车辆清洗过程中剐蹭洗车工具，也防止日常使用中尖锐边角磕碰造成人员划伤。设计过程中首先要还原三叉戟标识的品牌视觉比例，三个叉臂的夹角、中间竖杆的宽度比例、底部基座的阶梯造型都需要严格匹配品牌VI规范，不能出现比例失衡导致的视觉识别偏差。建模阶段优先采用曲面拉伸加拔模处理的方式构建主体结构，所有外露面做0.3-0.5°的微小拔模斜度，既满足后续注塑或者金属压铸的成型脱模要求，也能让标识在光线照射下形成更有层次的光影效果，提升立体质感。标识的背部结构设计需要做轻量化处理，在不影响正面外观强度的前提下，背部做均匀的网格状加强筋，筋位厚度控制在主体壁厚的0.6倍，避免厚壁位置出现注塑缩痕，同时也能降低整体构件重量，

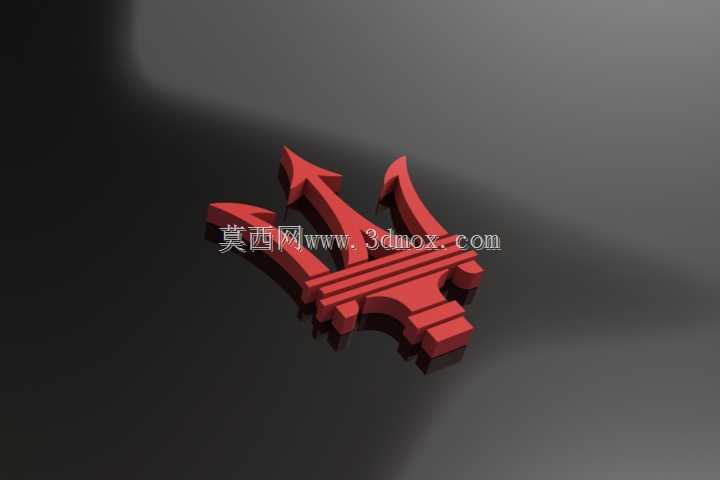

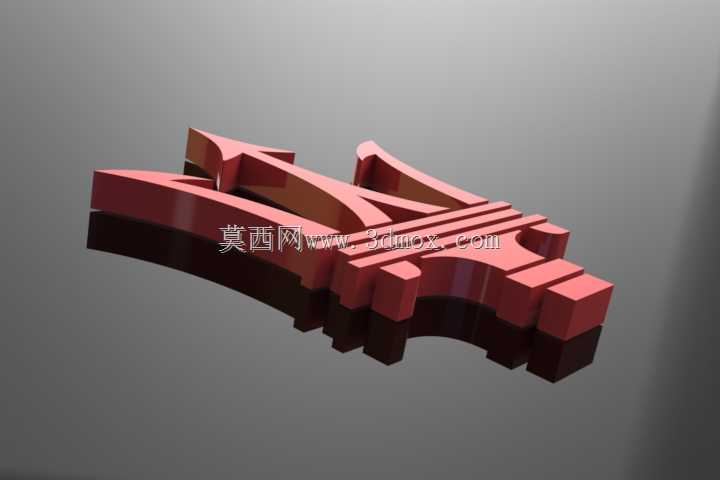

　　减少长期使用中胶层脱落的风险。针对不同的安装场景，标识的表面处理工艺适配也需要在设计阶段预留余量，装车使用的版本表面做镀铬或者金属红烤漆处理时，模型的表面曲率需要连续顺滑，避免出现曲率突变导致的烤漆流挂、镀铬层积瘤问题；作为展示摆件使用的版本，可以适当增加整体厚度，底部做平整的支撑面，不需要预留背部安装结构，直接可以放置在平面上做展示使用。实际装车匹配过程中，这类标识的安装定位需要和整车外饰的安装点做坐标对齐，前格栅位置的标识中心需要和整车纵向中心面重合，偏差控制在0.5mm以内，避免出现视觉上的歪斜；侧标位置的标识需要和车门腰线、C柱装饰条的线条走向平行，安装基面的弧度要和车身曲面完全贴合，不能出现边缘翘边、缝隙不均的问题。

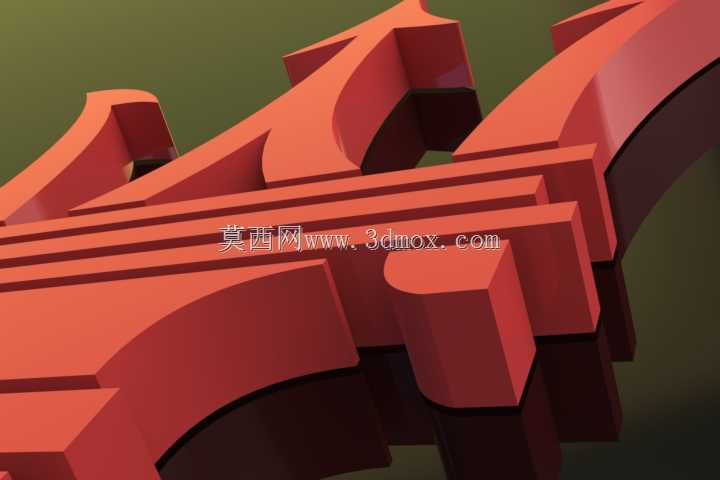

　　从结构强度角度考虑，标识的主体壁厚根据材质不同做对应调整，采用ABS注塑材质时壁厚控制在2.5-3mm，采用锌合金压铸材质时壁厚控制在1.5-2mm，既保证足够的抗冲击强度，应对日常行驶中的飞石撞击、洗车高压水枪冲击，也不会因为壁厚过大增加不必要的成本。标识的边缘位置做斜切过渡处理，让标识和安装基面之间形成自然的视觉过渡，不会出现生硬的拼接感，同时斜切角度控制在15°左右，能够引导水流顺着标识边缘流下，减少积灰积水的情况，降低日常清洁维护的难度。在建模的细节处理上，三叉戟每个叉臂的末端造型、中间竖杆上的横向装饰槽、底部基座的阶梯块结构，都需要做等比例的还原，装饰槽的深度控制在0.8-1mm，宽度不小于1.5mm，避免后续表面处理时槽内积漆，影响细节的清晰度。针对改装场景使用的版本，设计时还预留了通用安装底座的适配接口，可以兼容不同车型的格栅安装孔位，不需要额外对原车格栅做打孔破坏，直接通过卡扣或者胶装即可完成固定，降低改装的施工难度。
