极简融合式门禁读卡终端结构设计

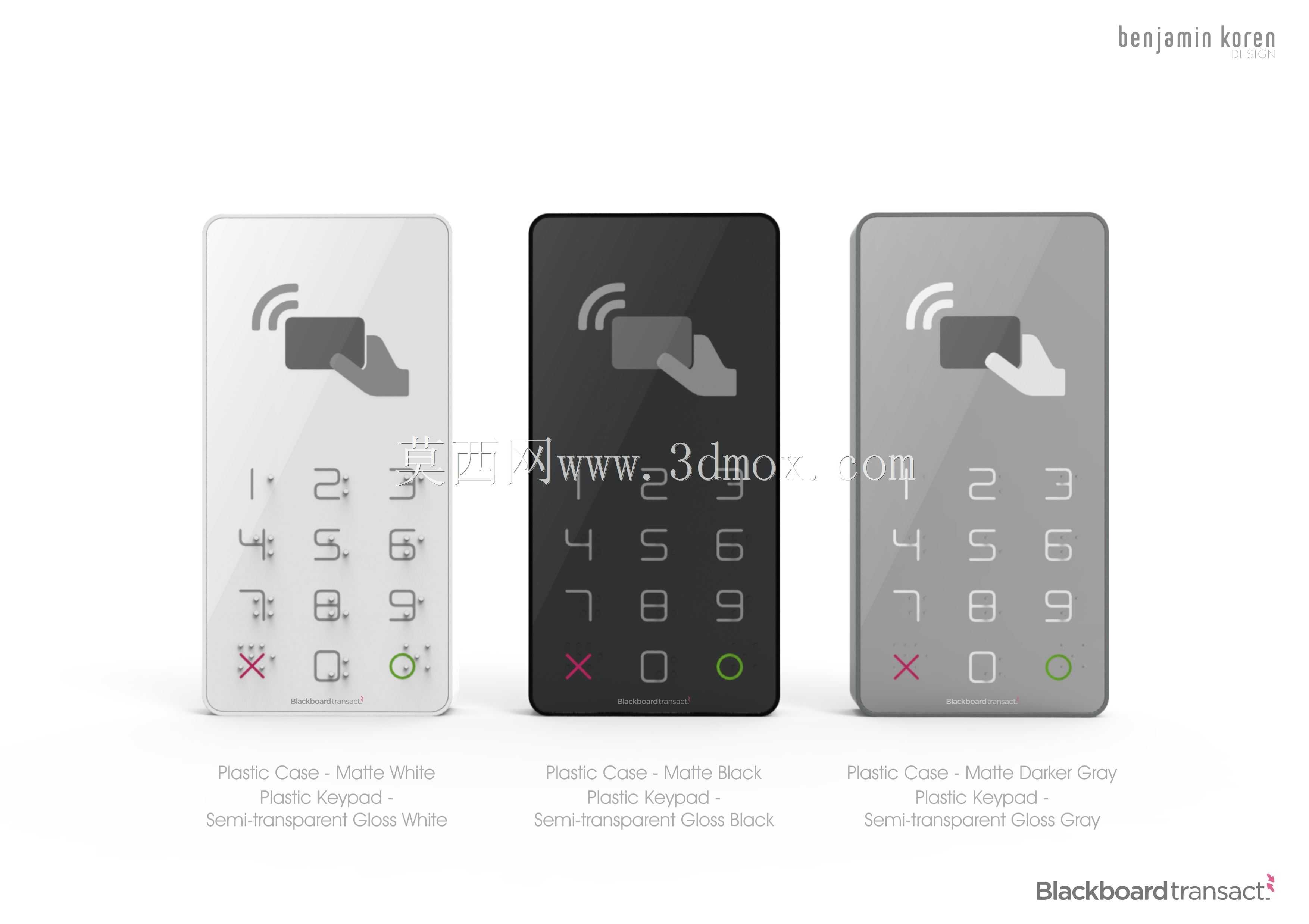

　　在商用办公、园区通道、住宅单元门这类日常通行场景里，门禁读卡设备的存在感一直很微妙——既要满足身份核验的功能需求，又不能因为造型突兀破坏墙面、门体的整体装修风格，很多项目里选读卡器时，经常在功能适配和外观协调之间反复权衡。这款读卡终端的设计，核心出发点就是弱化设备本身的突兀感，用更中性简约的造型，适配不同材质、不同色调的安装基面，不管是玻璃门、金属防火门还是乳胶漆墙面，安装后都不会产生强烈的视觉割裂。

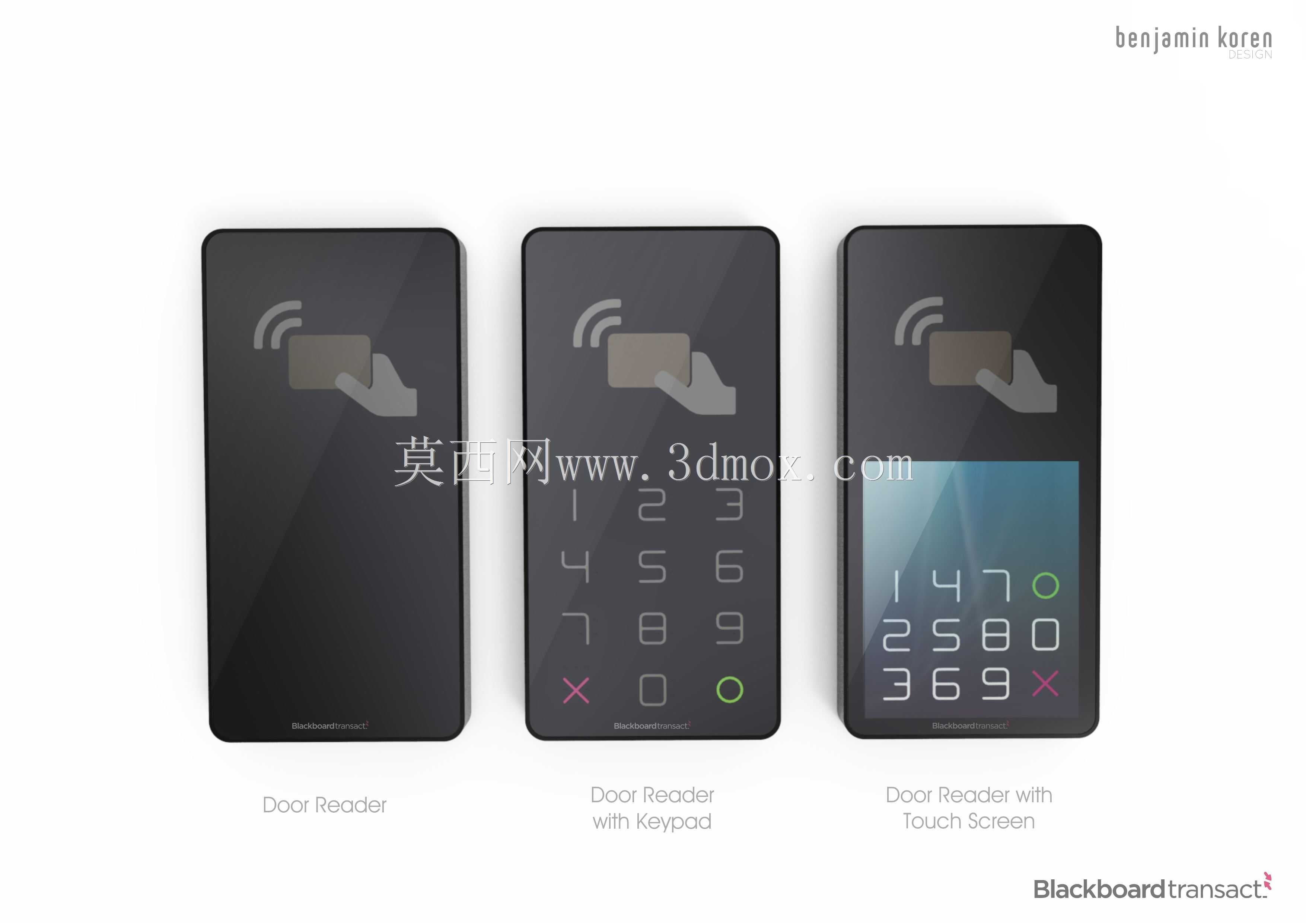

　　从功能覆盖维度看，这款终端整合了目前门禁系统里常见的全部读卡交互形式，包含纯非接触式读卡模块，不需要使用者额外接触设备表面，卡片靠近感应区即可完成核验；带引脚垫的非接触式读卡版本，针对信号屏蔽较强的安装基面做了感应优化，避免金属门体对射频信号的衰减影响；还有适配磁条识别、针垫接触式读卡的兼容版本，能对接不同建设年代的老旧门禁系统，不用整体更换后端控制模块就能完成终端替换，降低存量项目的改造成本。和同类型旧款产品相比，这款终端在结构上做了厚度压缩，在内部射频模块、按键电路、状态指示灯的排布上做了堆叠优化，在保证感应灵敏度、按键行程反馈合理的前提下，尽可能缩减设备突出安装面的厚度，避免通行时剐蹭衣物或者随身物品。

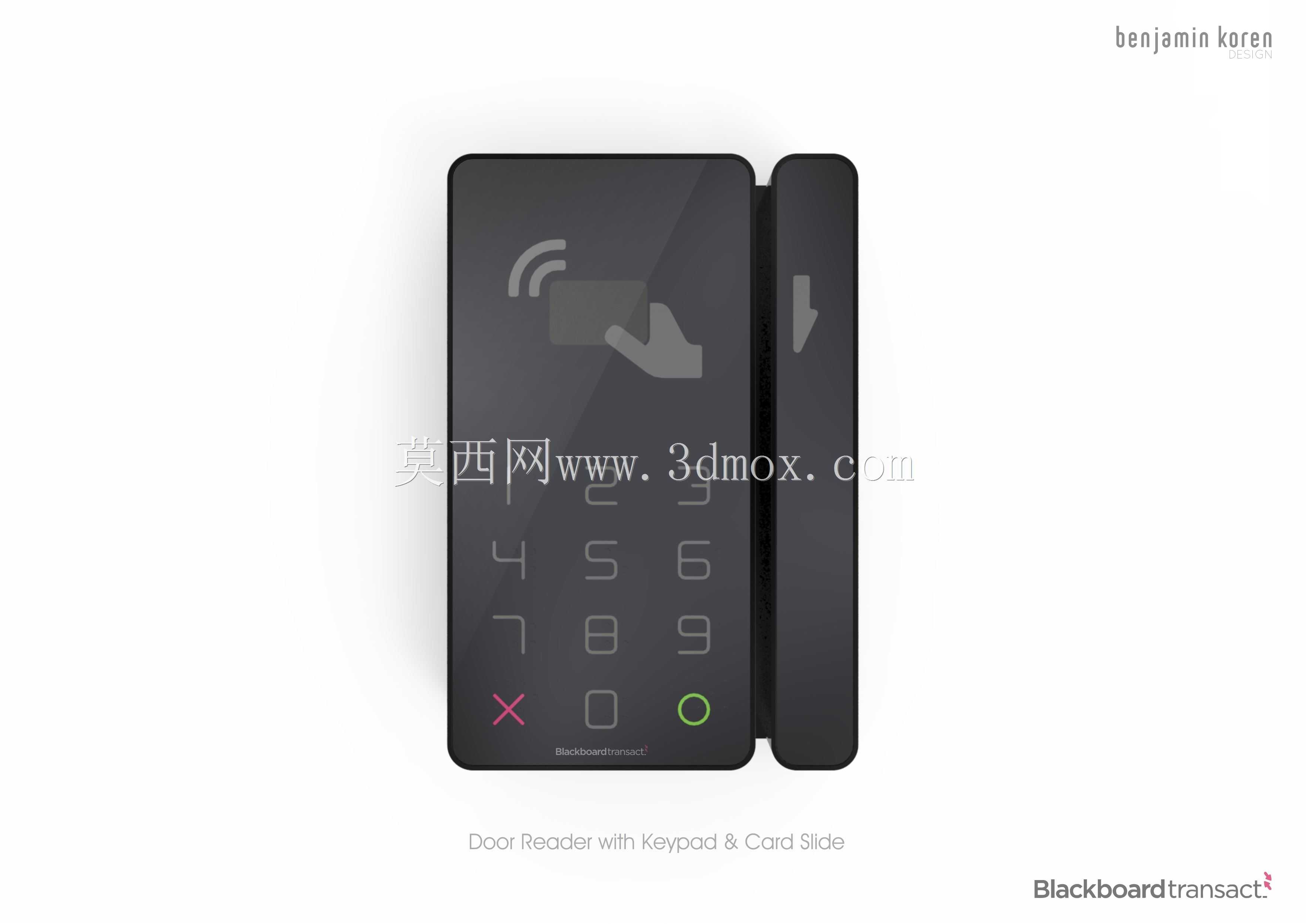

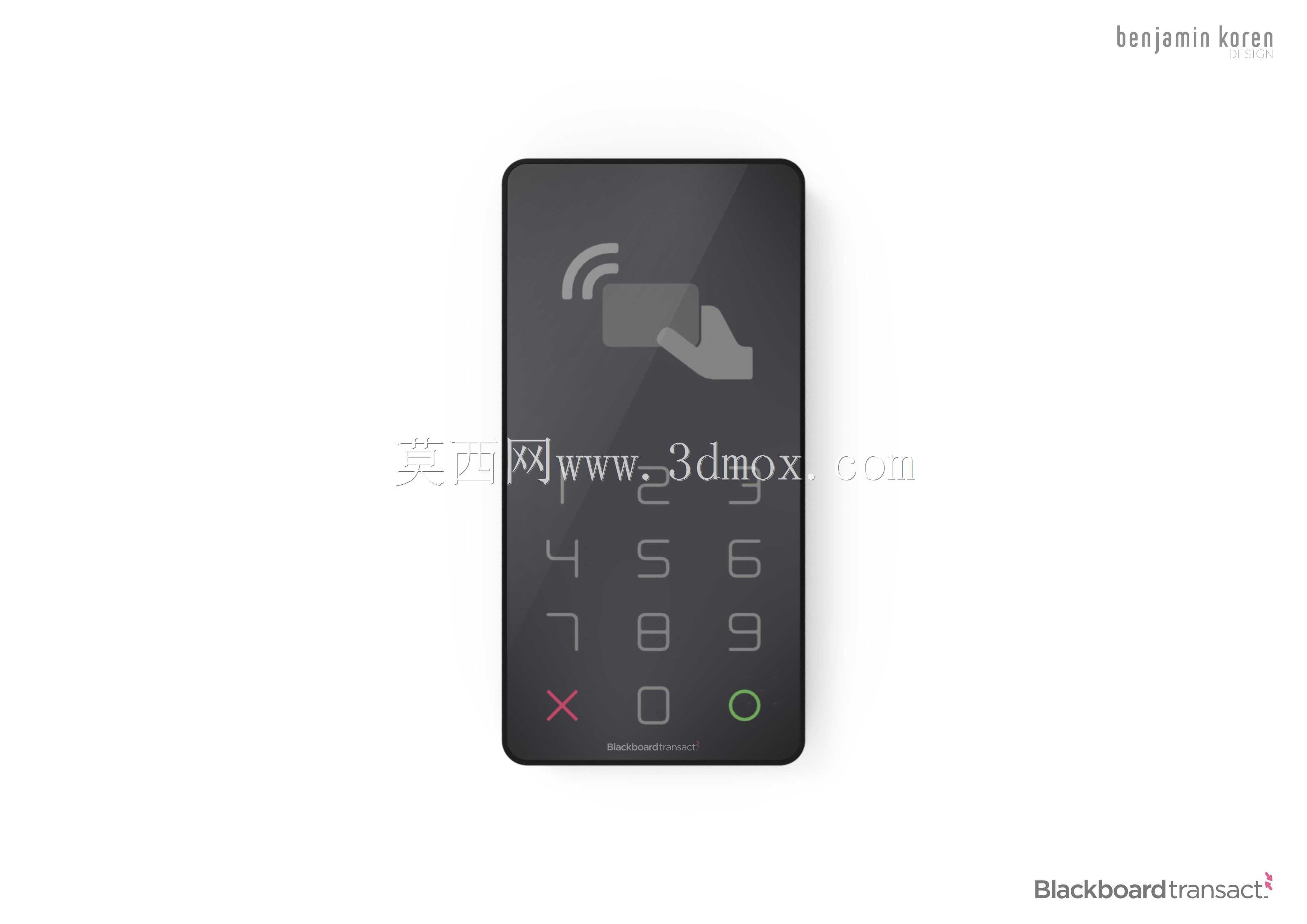

　　具体到安装边界的尺寸参数，带实体密码键盘的读卡终端版本，安装基面占用尺寸为60毫米宽度、120毫米高度，设备突出安装面的厚度仅12毫米，这个尺寸和市面上绝大多数常规86底盒的安装位兼容，旧设备更换时不需要重新在墙面或者门体上开孔，直接对齐原有安装孔位就能固定，大幅减少现场施工的工作量。同时集成密码键盘与滑盖式读卡区的版本，安装基面占用尺寸为80毫米宽度、120毫米高度，突出安装面厚度为28毫米，滑盖结构可以在非使用状态下遮盖读卡区与按键，避免公共区域的灰尘、飞溅的水渍落到操作面上，也能减少无关人员的误触碰。其余不带键盘的纯读卡版本，尺寸在上述基础上进一步缩减，适配只需要刷卡核验、不需要密码输入的通道场景，比如消防通道门、地下车库单元连通门这类位置。

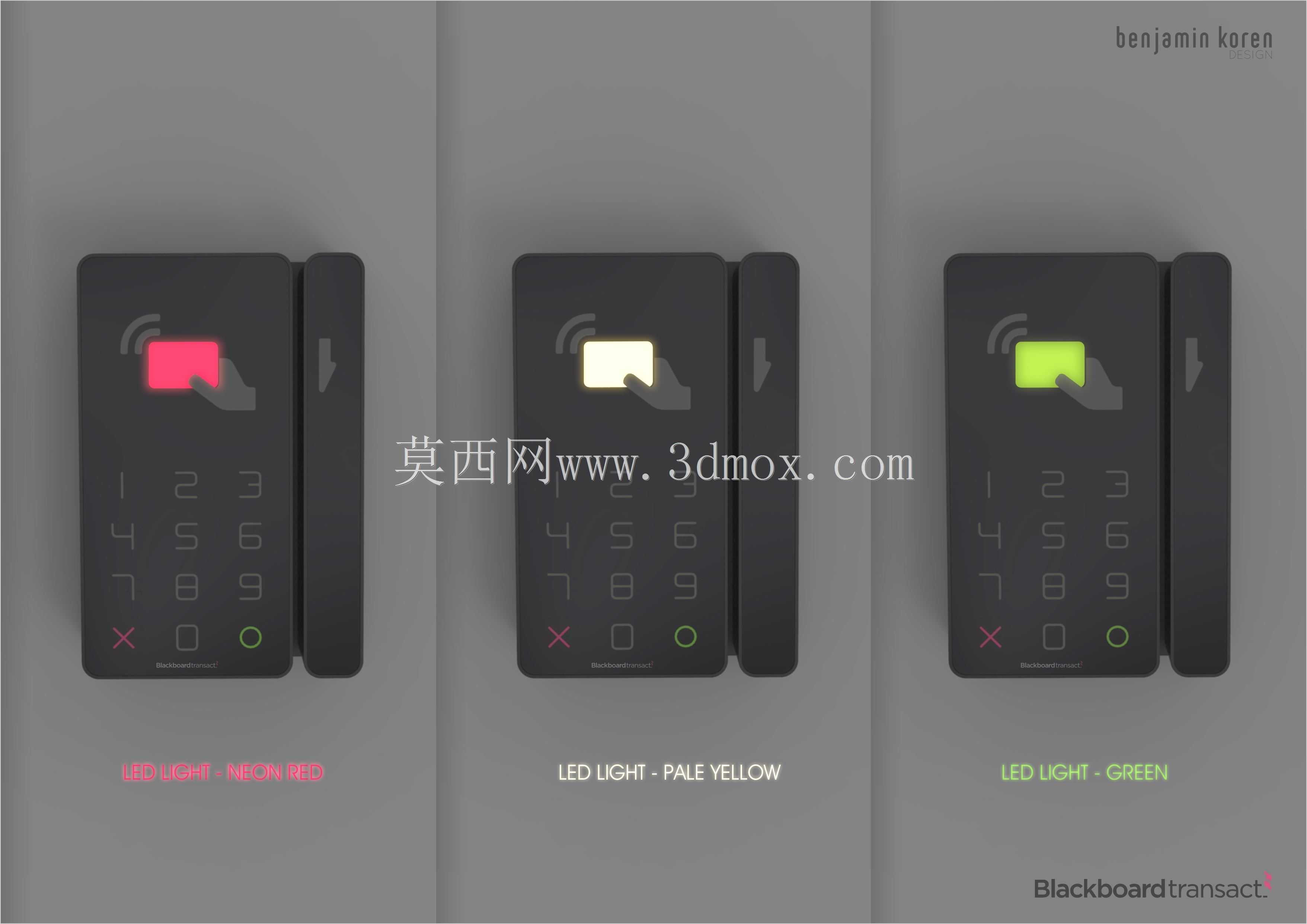

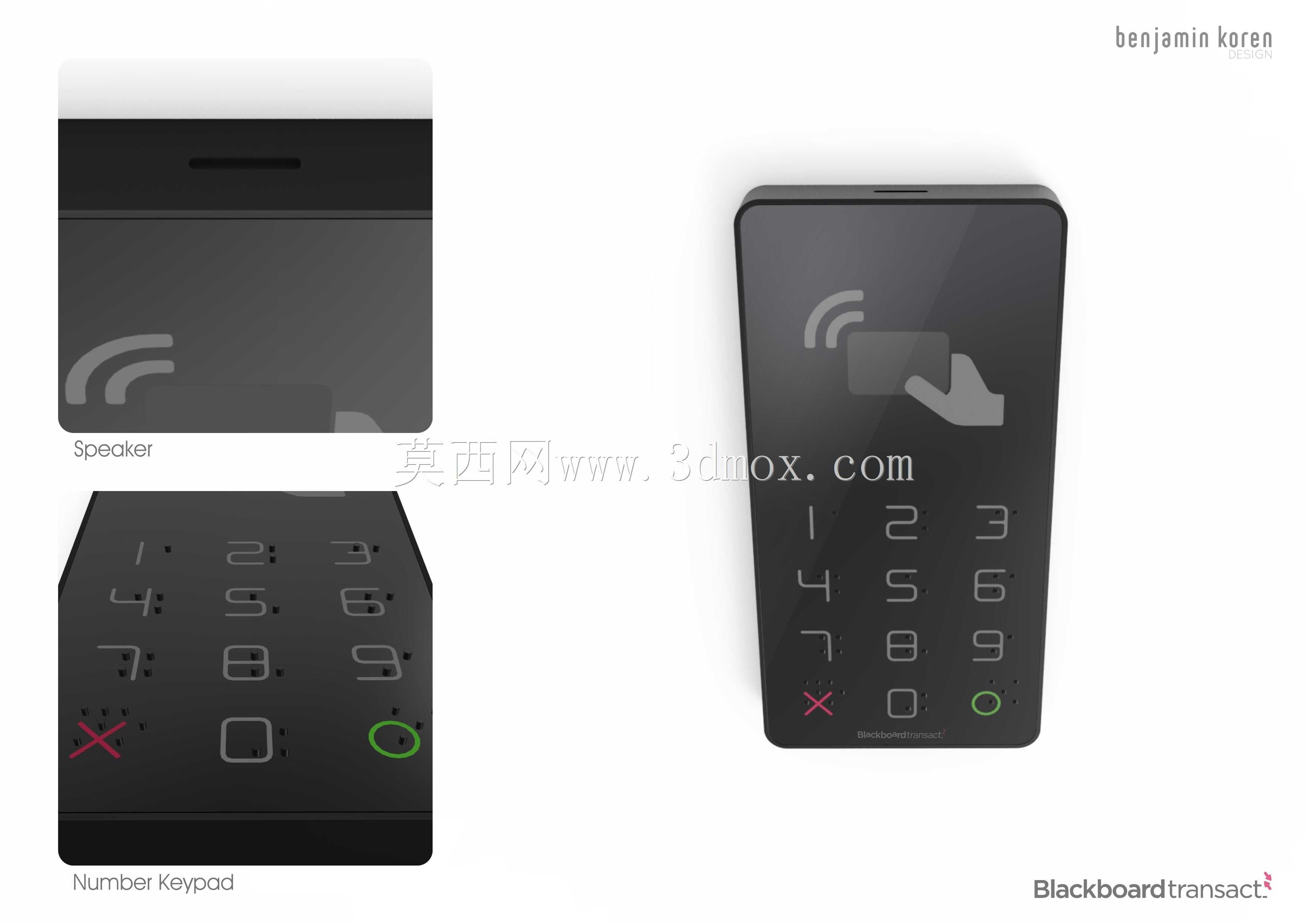

　　设备正面的交互区域做了分区设计，数字按键采用平整的一体化按压结构，按键字符做了透光处理，在光线不足的地下通道、夜间单元门入口位置，使用者也能快速识别按键位置。读卡感应区设置在按键上方的居中位置，搭配三种不同的状态指示灯：核验失败或者权限不通过时显示霓虹红色，读卡过程中等待核验时显示浅米黄色，核验通过允许通行时显示绿色，不同状态的灯光辨识度足够，又不会因为亮度过高产生光污染，适配写字楼、住宅这类需要兼顾夜间安静氛围的场景。设备侧边的安装固定结构做了隐藏式设计，固定螺丝全部位于设备背面，正面看不到外露的固定件，整体外观更整洁，也能避免无关人员随意拆卸设备。

　　在结构可靠性设计上，设备外壳的接缝处做了错位止口结构，日常清洁时的溅水、公共区域的浮尘很难进入设备内部，电路板表层做了三防涂覆处理，在南方梅雨季节的高湿度环境、北方冬季的低温干燥环境下都能稳定工作，不会因为凝露或者静电出现读卡失灵的问题。感应天线的位置在结构设计时做了偏移优化，避开了安装螺丝的金属固定位，避免金属件对射频信号的屏蔽，保证不同安装基面下的读卡距离稳定在合理区间，不会出现卡片贴到设备表面都无法识别的情况。按键的触发力度做了统一调校，按压力度控制在适合日常操作的区间，既不会因为轻微触碰就误触发，也不会因为按键过硬导致老人、使用者操作费力。

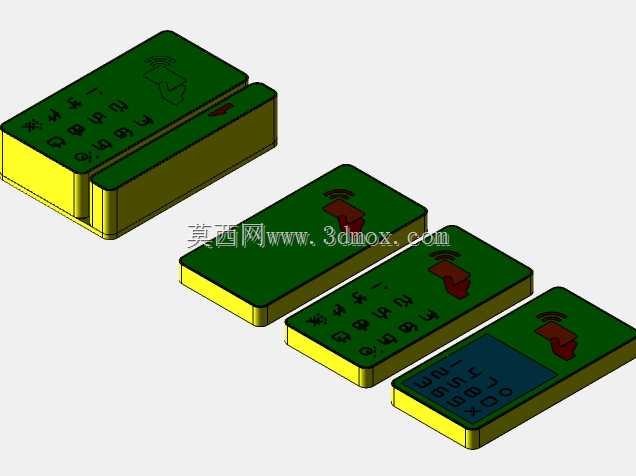

　　从三维建模的角度看，这款产品的结构拆分逻辑清晰，外壳分为前壳、后壳两个主要结构件，内部包含电路板固定柱、天线安装槽、指示灯导光柱定位槽、按键硅胶垫定位筋，所有配合位置都预留了合理的公差间隙，建模时不需要额外做结构调整就能直接导出工程图用于手板打样。导光柱采用磨砂半透明材质，既能把指示灯的光线均匀发散出来，又不会直接看到内部的灯珠，提升正面外观的精致感。滑盖版本的滑动结构采用内置的塑料导轨，不需要额外添加金属滑轨，减少零件数量的同时，也能避免长期滑动后出现金属锈蚀、卡顿的问题，滑动行程做了限位设计，滑盖推开后刚好完全露出读卡区和按键，不会因为滑动过度导致滑盖脱落。
