电气柜转舌式柜门锁具结构设计

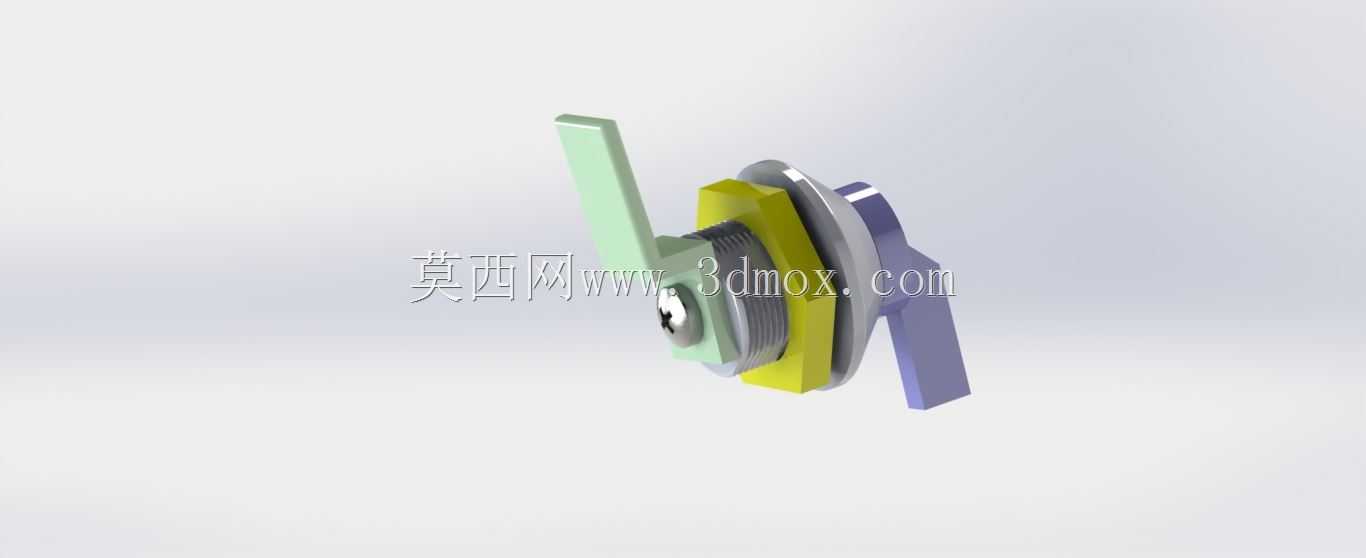

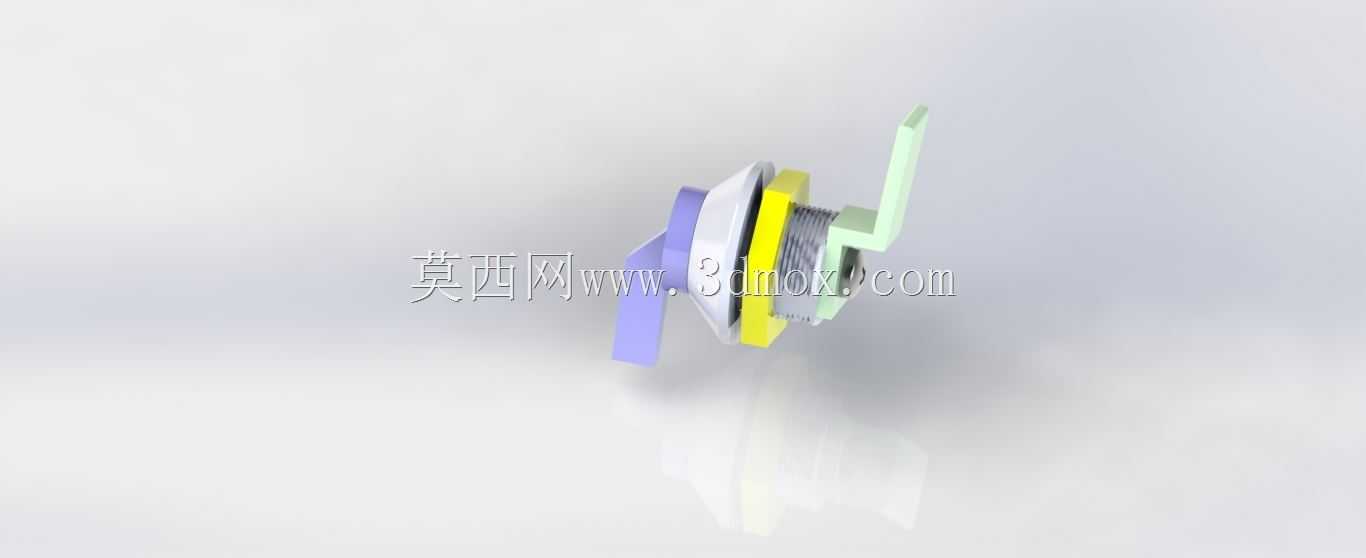

　　在工业配电、自动化控制柜、通讯机柜等柜体类设备的配套部件选型中，柜门锁是直接决定柜体防护等级、操作权限管控的核心五金部件，这类锁具长期应用在车间、户外基站、楼宇配电间等复杂工况场景，需要同时兼顾操作便捷性、结构可靠性与安装适配性，避免出现锁具卡滞、非授权开启、密封失效导致柜内元器件进灰进水等问题。这款转舌式电气柜锁的设计，完全围绕常规工业柜体的门板安装需求展开，整体采用偏心转舌的锁紧原理，锁芯部分集成了钥匙驱动的旋转机构，外露的操作手柄采用多色分段式结构设计，不同配色的手柄段可以对应不同的操作权限或者柜体功能分区，方便现场运维人员快速识别对应柜体，减少误操作概率。从结构组成来看，这款锁具分为外露操作段、中间安装固定段、

　　内侧锁紧转舌段三个部分，外露操作段的手柄做了符合人体工学的弯折角度，操作人员佩戴劳保手套也能顺利完成旋转解锁、锁止的动作，不会出现打滑施力困难的问题；中间安装段设置了多层密封垫片与螺纹调节结构，可以适配1.2mm到2.5mm厚度范围的常规冷轧钢柜体门板，安装时只需要在门板上开出对应直径的标准安装圆孔，将锁体从外侧穿入门板，在内侧通过配套的锁紧螺母固定，不需要额外做焊接或者复杂的铣槽加工，能够大幅降低柜体生产环节的加工工时，适配不同厂家的标准柜体开孔尺寸，减少定制化改造成本。内侧的转舌部分采用偏心结构设计，当钥匙带动锁芯旋转90度时，转舌会从与门板平行的解锁状态转动到垂直于门板的锁止状态，转舌的压紧面做了圆角过渡处理，

　　锁止过程中不会刮花柜体门框的喷塑层，同时转舌的压紧行程经过精准计算，锁止后可以将门板与柜体门框的密封胶条压缩到合理的形变区间，既保证柜体的IP防护等级达标，又不会因为压紧力过大导致胶条永久形变失去密封效果，也不会因为压紧力不足导致柜门松动、在设备运行振动过程中出现异响或者意外开启的情况。在实际选型应用中，这类锁具可以覆盖绝大多数低压配电柜、PLC控制柜、网络机柜、户外设备箱的锁闭需求，相比传统的平面锁，这款转舌锁的外露突出高度更低，在设备运输、现场安装过程中不容易被磕碰损坏，锁芯内部采用弹子结构，配套的专用钥匙可以实现同号通开或者异号分锁的配置，同个项目内的运维人员只需要携带一把钥匙就能管理同权限的所有柜体，

　　也可以根据需求配置不同钥匙牙花实现单柜单独管控，适配不同场景的权限管理要求。设计过程中针对锁体的旋转配合间隙做了反复优化，锁芯与锁壳之间的配合公差控制在合理范围，长期频繁旋转操作也不会出现松旷晃动感，同时在配合面预留了固体润滑的容纳空间，即使在粉尘较大的车间环境下长期使用，也不会因为粉尘进入配合间隙导致锁具旋转卡滞，外露的锁体外壳采用耐磨的工程塑料与金属嵌件结合的结构，金属部分做了镀锌钝化处理，在潮湿、有轻度腐蚀的工况下也不会轻易出现锈迹，保证长期外观完整性与操作顺畅度。安装边界方面，这款锁的安装孔中心到门板边缘的最小距离只需要20mm即可完成安装，不会出现安装时与柜体内部的走线槽、安装梁干涉的问题，转舌的长度可以根据柜体门框的搭接宽度做适配调整，不需要额外修改锁体主体结构，能够覆盖不同门框搭接量的柜体需求，对于结构设计人员来说，在做柜体三维建模时，可以直接调用这款锁具的模型完成门板开孔位置、锁具安装空间的校核，提前排查安装干涉问题，减少后续生产过程中的设计变更。
