墙面偏移安装式导轨扶手支撑构件

　　在商用楼宇无障碍通道、工业设备操作巡检步道、住宅公共区域临边防护的施工场景中，扶手系统的安装往往会遇到墙面结构凸起、管线排布避让、通行净宽预留等实际问题，常规贴墙式扶手支架无法满足偏移安装的需求，这类带偏移量的扶手支撑构件就成为适配特殊安装边界的核心结构件。从结构受力逻辑来看，这类支架的核心作用是承接扶手传递的竖向荷载与水平侧向推力，将荷载可靠传递至建筑墙体结构，同时通过预设的偏移距离，让扶手安装位置与墙面保持固定间距，既规避墙面突出的装饰层、管线槽、消防箱体等障碍物，也能保证扶手握持时的手部操作空间，避免使用时手部磕碰墙面。设计这类构件时，首先要明确安装边界的核心参数，也就是安装面到导轨中心的2.5英寸偏移量，

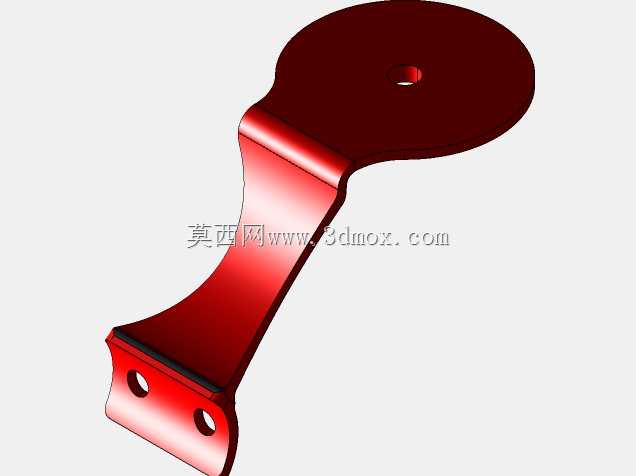

　　这个尺寸是经过实际使用场景验证的通用适配值，既不会因为偏移量过大导致支架悬臂过长产生受力形变，也不会因为偏移量过小无法满足避让需求。构件的安装端采用平面贴合设计，与墙面安装面完全贴合，保证膨胀螺栓锁紧时受力均匀，不会出现局部应力集中导致的墙面压损或者支架松动；连接扶手的一端设置与扶手导轨外径匹配的圆弧卡槽，安装时可以直接卡入导轨，再通过侧向紧定螺钉锁紧，不需要现场焊接或者二次加工，大幅提升现场安装效率。从受力角度分析，支架的悬臂段采用变截面结构设计，靠近墙面安装端的截面厚度更大，向导轨连接端逐步过渡，在保证整体结构强度的前提下尽可能减少材料用量，降低构件自重，同时避免应力集中在转角位置，长期承受动荷载时也不会出现疲劳断裂的问题。

　　在实际选型应用中，这类支架可以适配圆形截面的金属扶手导轨，不管是不锈钢管材还是碳钢喷塑管材，只要外径匹配卡槽尺寸都可以通用，安装时只需要按照预设的间距在墙面打孔，装入膨胀螺栓固定支架底座，再将扶手卡入支架卡槽锁紧即可，不需要复杂的调平工序，每个支架的安装基准面统一，能保证整条扶手的直线度符合施工验收规范。不同于普通贴墙支架，这类偏移式支架的荷载传递路径更清晰，水平方向的推力会通过悬臂段转化为安装面的拉压应力，因此安装时对墙体的强度有一定要求，需要安装在实心砖墙或者混凝土墙体上，如果是轻质隔墙则需要提前预埋加强衬板，避免长期受力后支架松动脱落。在日常运维过程中，这类支架的外露面没有多余的凸起结构，不会积灰，清洁维护十分方便，

　　紧定螺钉采用内六角结构，不容易被非专业人员随意拆卸，能保证扶手系统的长期使用稳定性。针对不同的使用场景，这类支架的表面处理可以搭配不同工艺，户外使用时可以采用热浸镀锌处理提升防腐蚀能力，室内商用场景可以采用喷塑处理匹配装修风格，工业场景则可以采用发黑处理满足耐油污需求，核心结构尺寸不需要调整就可以适配不同的表面处理工艺，具备很强的场景通用性。
