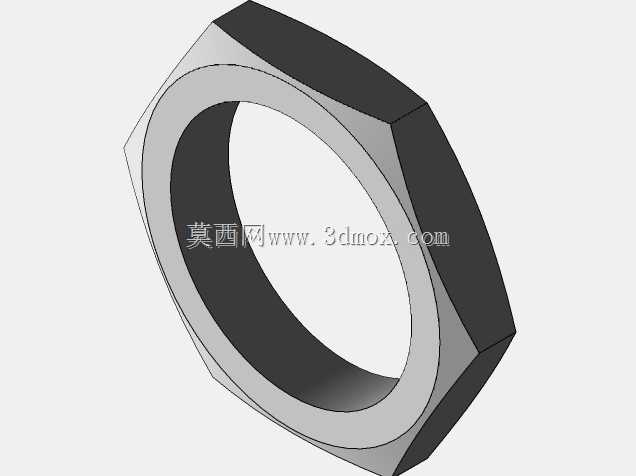

外六角薄型锁紧螺母结构三维设计

　　在各类机械装配场景中，螺纹连接的防松与定位一直是结构设计环节需要重点考量的细节，这类薄型外六角锁紧螺母，常被应用在安装空间受限、需要双螺母锁紧防松、或是对紧固件轴向占用尺寸有严格限制的工位上。不同于常规厚度的六角螺母，该零件的轴向厚度做了减薄处理，在满足螺纹啮合强度要求的前提下，尽可能压缩了轴向安装空间，适配那些轴端螺纹段长度有限、或是两个被连接件间距较小，无法容纳标准厚度螺母的装配场景。从结构设计逻辑来看，该零件采用外六角的外形轮廓，是为了匹配常规开口扳手、套筒扳手的拧紧作业需求，六个受力平面的角度公差、对边尺寸公差都严格遵循通用紧固件的装配适配要求，保证拧紧过程中扳手与螺母接触面受力均匀，不会出现打滑、棱角崩损的问题。

　　内孔为标准公制螺纹结构，螺纹段的同轴度相对于螺母两端的支撑端面有严格的形位公差要求，避免拧紧后螺母端面与被连接件表面出现偏斜，导致螺纹副受力不均、局部应力集中，长期受振动载荷下出现松脱的问题。螺母的两个端面都做了平整的支撑面设计，表面粗糙度控制在合理区间，保证拧紧后支撑面与被连接件表面充分贴合，既可以分散螺纹连接的压紧应力，避免被连接件表面被压溃，也能增大接触摩擦力，提升螺纹连接的防松性能。在实际设备应用中，这类薄螺母很少单独作为主承载紧固件使用，多数情况下是配合标准厚度的主螺母组成双螺母防松结构：先将主螺母拧紧至规定力矩，再将薄螺母贴紧主螺母端面反向拧紧，利用两个螺母之间的螺纹副轴向预紧力，消除螺纹配合间隙，在设备受振动、交变载荷的工况下，避免螺纹副出现相对转动松脱。除此之外，这类薄螺母也常被用作行程限位件，套在光轴或是丝杆上，通过拧紧后与轴面的摩擦力固定位置，作为机械结构的行程限位挡块使用，此时因为不需要承受大的轴向拉紧载荷，薄型的设计既可以满足限位的固定强度需求，也不会过多占用轴向上的有效行程空间。从安装边界的角度考量，设计该零件的三维模型时，需要重点标注几个关键尺寸：首先是外六角的对边尺寸，这个尺寸决定了装配时扳手所需的操作空间半径，在做整机结构布局时，需要在螺母周边预留足够的扳手转动空间，避免出现装配干涉，无法完成拧紧作业；其次是螺母的轴向总厚度，这个尺寸直接关联到装配后轴向的总占用长度，在计算螺栓、丝杆的所需有效螺纹长度时，

　　需要将该厚度计入总啮合长度内，保证螺纹啮合扣数满足强度要求；再者是内螺纹的公称直径与螺距，必须与适配的外螺纹件参数完全匹配，同时要控制内螺纹的小径公差，避免螺纹啮合过紧出现装配卡滞，或是啮合间隙过大导致连接强度不足、晃动的问题。另外，螺母六角棱边处做了微小的倒角处理，一方面是去除加工过程中产生的锐边毛刺，避免装配作业时划伤操作人员，另一方面也可以在螺母穿入螺纹孔时起到导向作用，提升装配效率。两端支撑面的内孔边缘也做了小尺寸倒角，避免内螺纹入口处的毛刺在拧入时刮伤外螺纹的牙型，破坏螺纹副的配合精度。在做三维建模过程中，这类零件的建模逻辑相对规整，先通过拉伸特征做出六角外形与内孔基体，再通过螺旋扫描或是异型孔向导特征生成内螺纹结构，

　　最后添加各处倒角、圆角的工艺特征，建模时需要特别注意螺纹收尾处的结构处理，要符合实际冷镦或是车削加工的工艺特征，避免出现不符合加工逻辑的尖锐结构。从选材角度来看，这类零件根据应用场景的不同，常选用碳素结构钢、不锈钢或是铜合金材质，普通无防腐要求的室内设备一般采用碳素钢表面镀锌处理，有防腐要求的户外或是潮湿工况设备多采用不锈钢材质，需要导电连接的场景则会选用铜合金材质，不同材质的零件力学性能存在差异，选型时需要根据实际承载的预紧力、工况环境做对应选择。在装配工艺要求上，这类薄螺母的拧紧力矩要低于同规格的标准厚度螺母，因为其轴向厚度较薄，过大的拧紧力矩会导致螺母出现滑牙、甚至六角部分开裂的问题，实际装配时需要根据螺纹规格、材质设定对应的力矩值，必要时配合螺纹胶使用，进一步提升防松性能。
