多旋翼无人机底部电机安装固定座

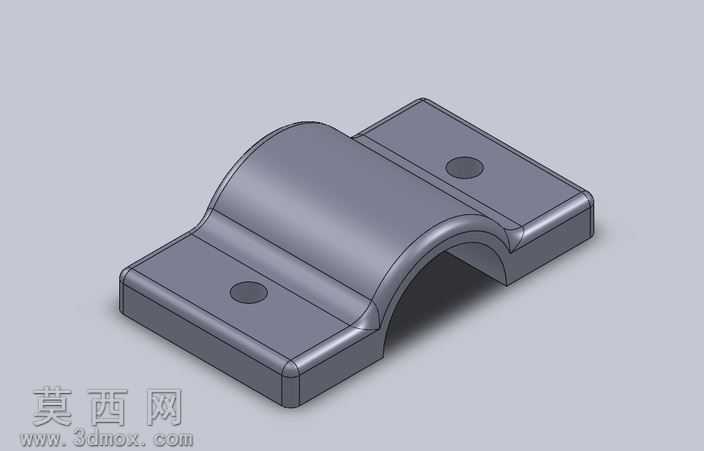

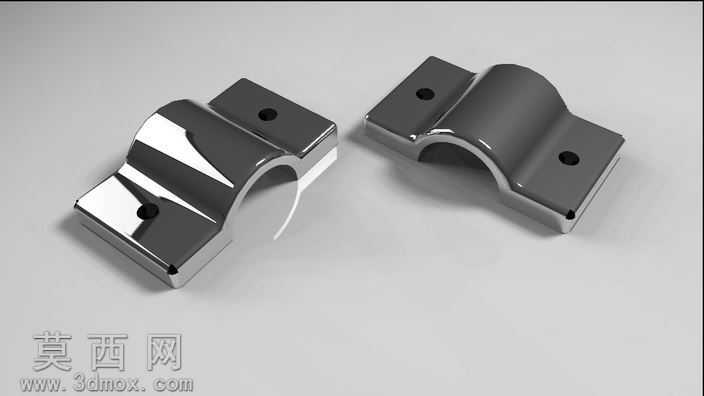

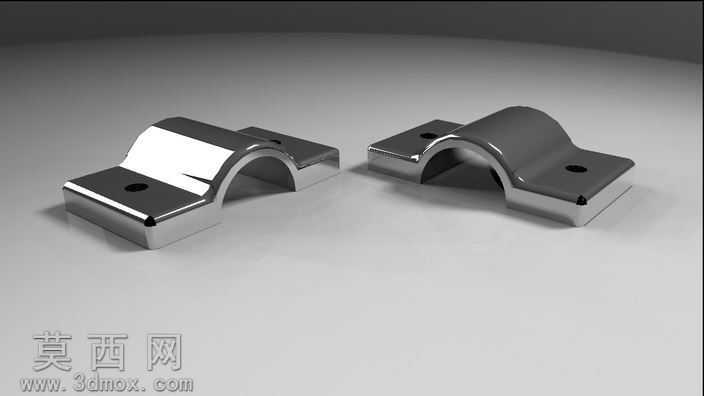

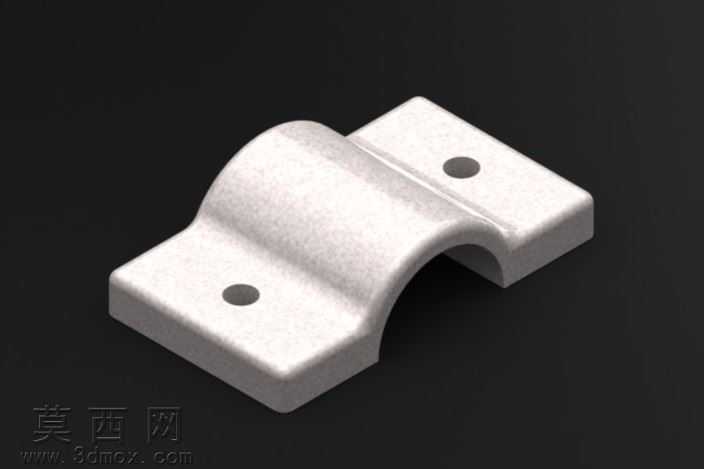

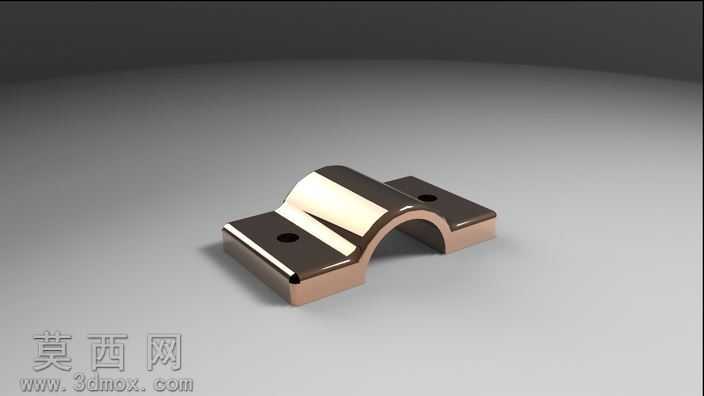

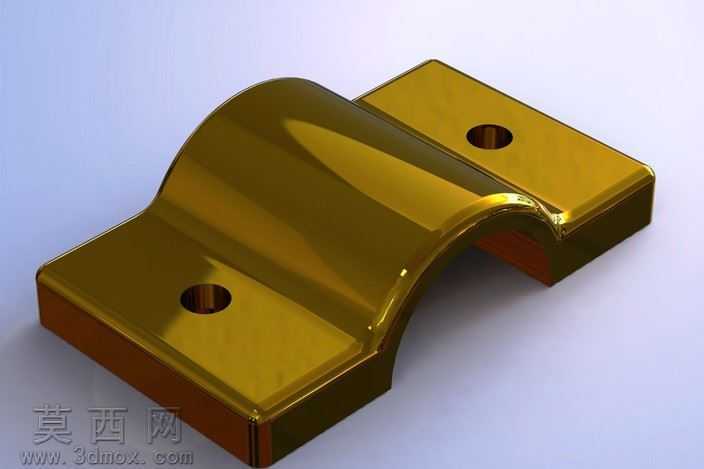

本模型为适配8毫米CF管机臂设计的多旋翼无人机底部电机装载固定座，整体采用一体化结构设计，通过三维建模软件完成全参数化建模流程，建模过程中优先保证结构强度与装配适配性的平衡。模型主体分为两侧平直安装翼板与中部弧形抱合结构两个功能区域，两侧翼板为规整矩形结构，各预留一个圆形安装通孔，孔位与翼板边缘保持等距设计，保证安装时受力均匀，避免应力集中；中部弧形结构的内弧面严格匹配8毫米直径圆管的外轮廓曲率，弧面与两侧翼板之间采用大圆角过渡衔接，既消除了直角结构的应力断裂风险，也让整体造型更流畅自然。建模阶段对所有棱边做了统一的微小倒角处理，还原实际机加工零件的工艺特征，避免渲染时出现锐利边缘的失真效果。材质渲染上选用哑光磨砂金属质感，模拟铝合金阳极氧化后的表面状态，调整材质粗糙度参数至0.35左右，金属度设置为0.8，在黑色背景的渲染环境中，通过三点布光方案突出结构的曲面起伏与材质质感，主光源从侧上方45度照射，勾勒出弧形抱合结构的轮廓，辅光源补亮暗部细节，避免安装孔位区域出现死黑，顶光补充整体亮度，让金属表面的细微磨砂质感得到自然呈现。设计思路上，该固定座作为多旋翼无人机动力系统的连接载体，需要同时满足电机安装的平面度要求与机臂抱合的抱紧力要求，建模时将翼板安装面设置为完全平面，保证电机安装后不会出现倾斜偏移，弧形抱合面与CF管的贴合度控制在0.1毫米公差范围内，既保证装配时可以顺利卡入机臂，也能在锁紧后提供足够的摩擦力避免电机座转动移位。整体结构无多余冗余设计，在保证结构强度的前提下尽可能缩减不必要的体积，降低无人机整机的起飞重量，适配多旋翼无人机对配件轻量化的核心需求，模型的所有尺寸参数均经过实际装配校验，可直接用于3D打印或机加工生产。
