多旋翼无人机碳纤维机臂结构设计

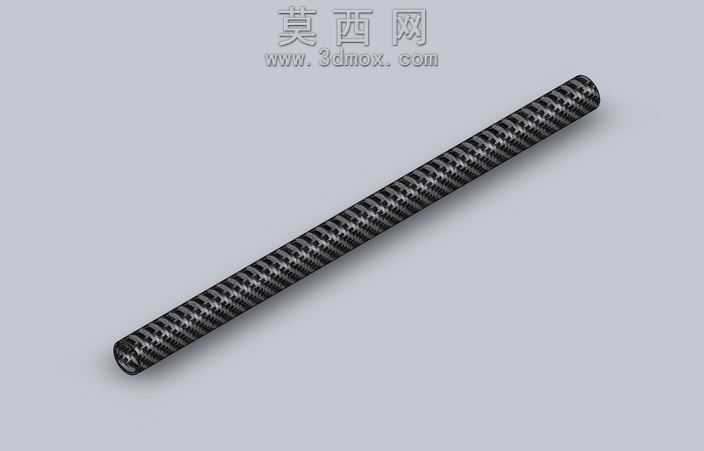

本模型为多旋翼飞行器使用的碳纤维机臂构件，采用三维参数化建模方式完成全流程设计，建模过程中严格遵循航空类轻量化构件的设计准则，首先以中心轴线为基准绘制长直圆柱基体，精准控制管体整体长度与内外径尺寸，保证2毫米的均匀壁厚设计，在满足结构强度要求的前提下最大化降低构件自重，适配多旋翼飞行器对起飞重量的严苛控制需求。建模阶段对管体外壁的碳纤维编织纹理进行了精细化还原，通过纹理映射与凹凸贴图参数调整，模拟出碳纤维材料斜纹编织的真实质感，渲染阶段采用哑光半反射材质参数，还原碳纤维复合材料特有的低调光泽与细腻肌理，同时在管体两端做了微小的圆角过渡处理，避免尖锐边缘带来的应力集中问题，也能减少装配过程中对相邻部件的剐蹭损伤。结构设计上，该构件为等截面空心圆管形态，整体无额外冗余凸起结构，既可以作为多旋翼旋翼动力组件的安装支撑载体，也可承担机身与动力端的载荷传递作用，均匀壁厚的设计让管材各个方向的抗弯、抗扭性能保持一致，能够抵消飞行过程中旋翼转动带来的交变振动载荷，降低飞行过程中的结构共振风险。设计思路围绕多旋翼飞行器的实际使用场景展开，充分考虑碳纤维管材的成型工艺特性，整体为连续等截面结构，适配碳纤维拉挤成型的工艺要求，能够降低后续批量生产的加工难度，同时空心结构预留了走线空间，可将电调连接线、电机供电线从管内穿过，优化整机布线整洁度，减少飞行过程中的线材风阻。渲染输出阶段采用柔和的漫反射光照环境，多角度展示管体的纹理细节与形态特征，清晰呈现构件的整体比例与表面质感，为后续的装配模拟、结构受力仿真以及实物加工提供精准的三维模型参考，模型的尺寸参数可根据不同载重级别的多旋翼机型进行参数化调整，具备较强的适配通用性。
