六旋翼无人机机架结构三维设计作品

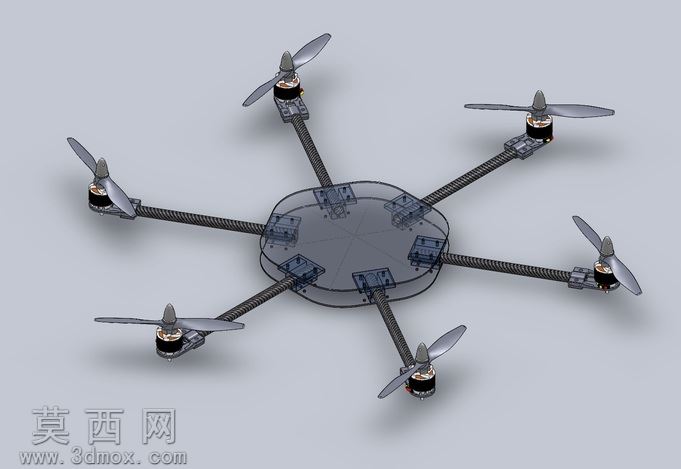

本作品为六旋翼飞行器的完整结构三维建模成果，建模过程中围绕多旋翼无人机的飞行力学特性展开结构设计，首先确定中心承载盘的六边形对称布局，保证六个机臂的安装角度完全均等，相邻机臂夹角为60度，从结构根源上抵消飞行过程中的旋翼反扭矩，保障飞行姿态的稳定性。中心承载盘采用半透明磨砂质感的工程塑料材质设定，建模时预留了飞控板、电调、电池、GPS模块等核心电子元件的安装卡位，所有卡位的尺寸均按照通用航模电子元件的标准规格设计，同时在盘体边缘设计了走线槽位，方便机臂与中心盘之间的电源线、信号线规整布设，避免飞行过程中线路缠绕干扰旋翼转动。六个机臂采用碳纤维纹理的材质设定，建模时做了等径圆管的薄壁结构设计，在保证结构强度满足飞行承重要求的前提下尽可能降低自身重量，每个机臂末端设计了电机安装座，安装座的定位孔位完全匹配通用航模无刷电机的安装尺寸，同时预留了螺旋桨的转动安全间隙，避免桨叶转动时触碰机臂或中心盘结构。动力端的建模还原了外转子无刷电机的结构细节，搭配两叶螺旋桨模型，螺旋桨的翼型做了简化的气动曲面处理，渲染时通过材质参数调整区分电机的金属散热外壳、转轴的金属质感与螺旋桨的尼龙材质质感，整体渲染效果清晰呈现各部件的装配关系。设计过程中充分考虑了六旋翼飞行器的冗余动力特性，相比四旋翼结构，六旋翼在单电机出现故障时仍能维持姿态稳定迫降，建模时对每个机臂的连接位置做了加强筋结构设计，提升机臂与中心盘连接位置的抗冲击能力，可满足日常飞行、航拍作业等场景的结构强度需求，整体装配关系完全符合实际六旋翼无人机的生产装配逻辑，所有部件之间无干涉问题，可直接用于结构验证、3D打印定制机架或者教学演示使用。
