多旋翼无人机8mm碳管电机安装支架

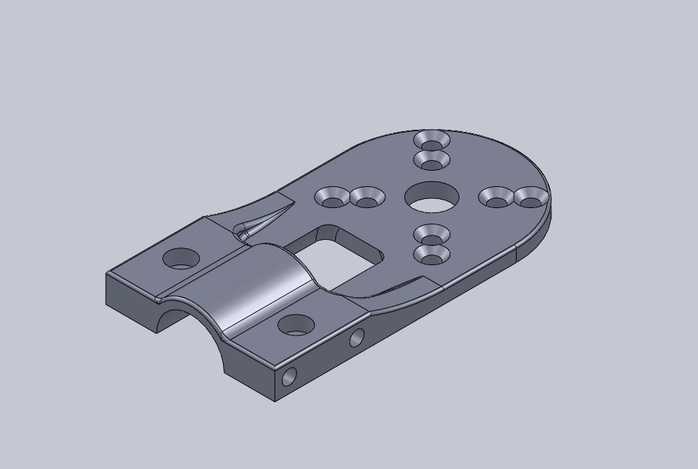

本模型为多旋翼无人机配套的电机安装支架，采用SolidWorks进行全参数化三维建模，建模过程严格遵循机械加工工艺逻辑，所有特征均基于草图拉伸、切除、圆角、倒角等基础命令构建，无冗余碎面与无效特征，模型几何公差控制在0.02mm以内，可直接导出工程图用于CNC加工或3D打印试制。模型渲染阶段采用金属哑光铝合金材质，模拟6061铝合金阳极氧化后的表面质感，对安装孔位、卡槽边缘做了细微的倒角高光处理，还原真实机加工零件的光影效果，背景采用中性浅灰色调突出零件本身的结构细节。结构设计上，支架主体采用一体化板式结构，一端设置适配8mm直径碳纤维机臂的半圆抱合卡槽，卡槽旁预留锁紧螺丝过孔与定位销孔，可实现与碳管的紧密抱合，避免飞行过程中出现电机偏转松动；另一端为电机安装平面，对称布置四组共8个电机固定孔位，适配主流22系列、23系列外转子无刷电机的安装孔距，中心预留电机轴避让通孔，避免电机轴与支架发生运动干涉；支架中部开设方形减重槽，在保证结构刚性的前提下最大限度降低零件重量，减少无人机的无效负载，同时在卡槽与安装平面的衔接位置设置加强筋结构，分散电机运转时产生的振动载荷，避免支架长期受振出现应力断裂。设计思路围绕多旋翼无人机的实际使用需求展开，兼顾轻量化与结构强度，所有孔位均做沉头处理，保证螺丝安装后表面平整无凸起，减少飞行过程中的空气阻力，零件边缘全部做R0.5-R1mm的圆角处理，既避免加工后出现锐边割手的问题，也能降低应力集中系数，提升零件的抗疲劳寿命，整体结构紧凑，安装定位逻辑清晰，可直接适配8mm规格的圆形碳纤维机臂，满足小型多旋翼无人机的动力系统安装需求。
