融合东西方风格的复古金属灯笼结构设计

　　这款金属灯笼的结构设计，最初是为了适配老街区风貌改造、庭院景观布置两类核心场景做的，做结构校核的时候最先考虑的是户外长期使用的耐候性边界，毕竟这类灯具很多时候是装在建筑外墙、庭院立柱上，要扛住风吹雨淋的工况。整个灯体的主框架采用弯折成型的金属板材做拼接，没有用复杂的一体铸造成型，主要是考虑到小批量定制生产的时候，钣金工艺的开模成本更低，不同尺寸变体的调整灵活度更高，不管是做家庭庭院用的小型款，还是街道亮化用的大尺寸款，只需要调整板材下料的尺寸参数，不用重新开整套模具。

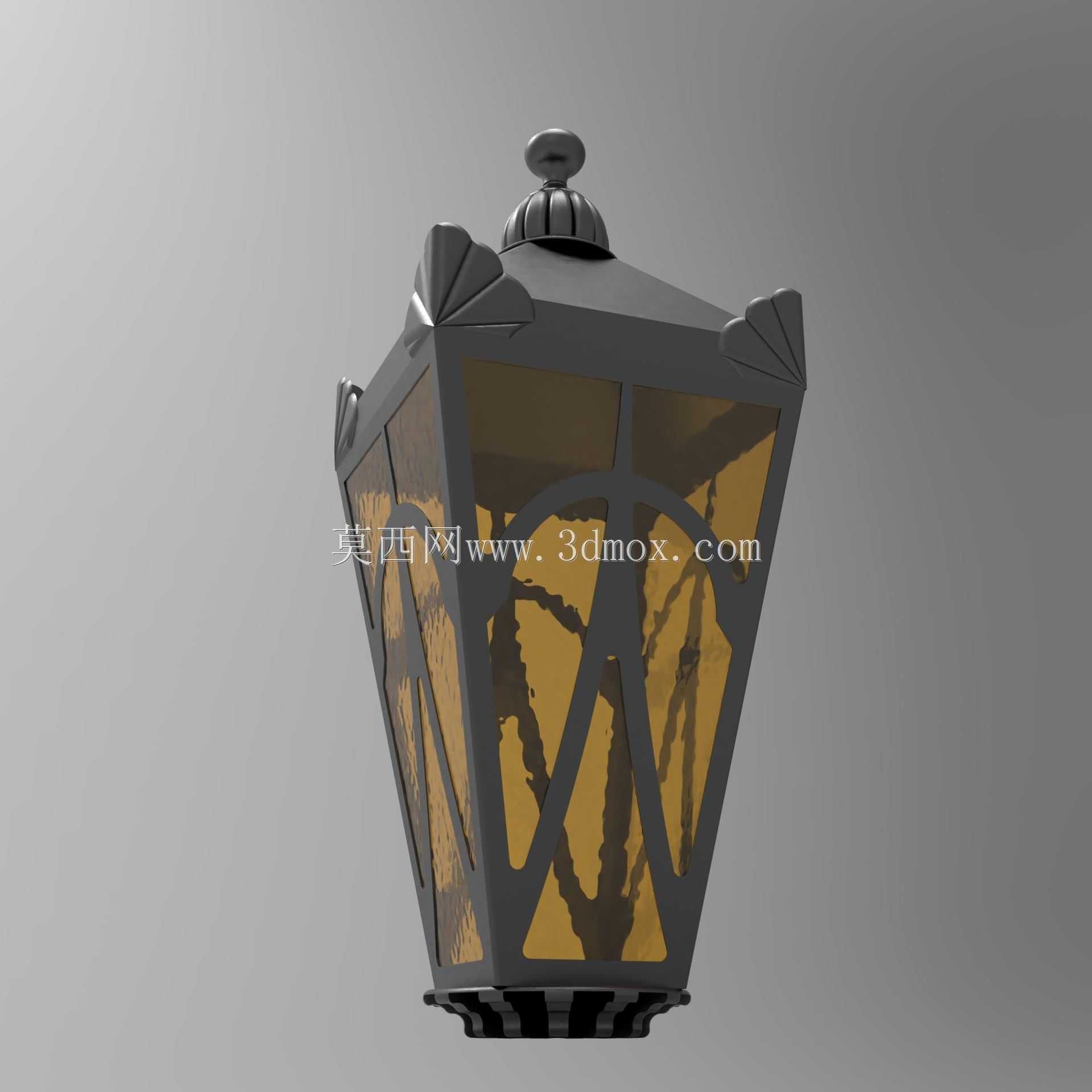

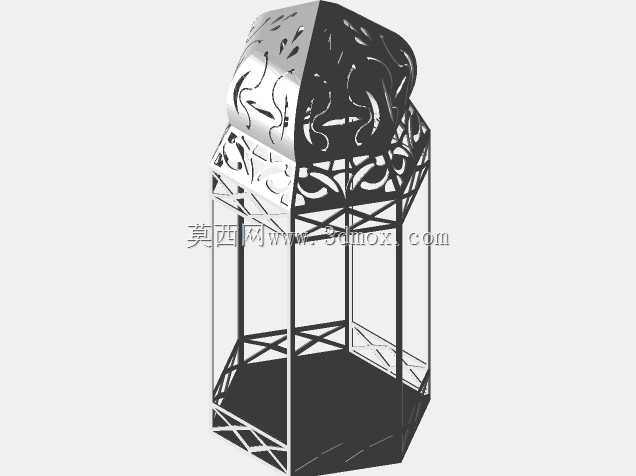

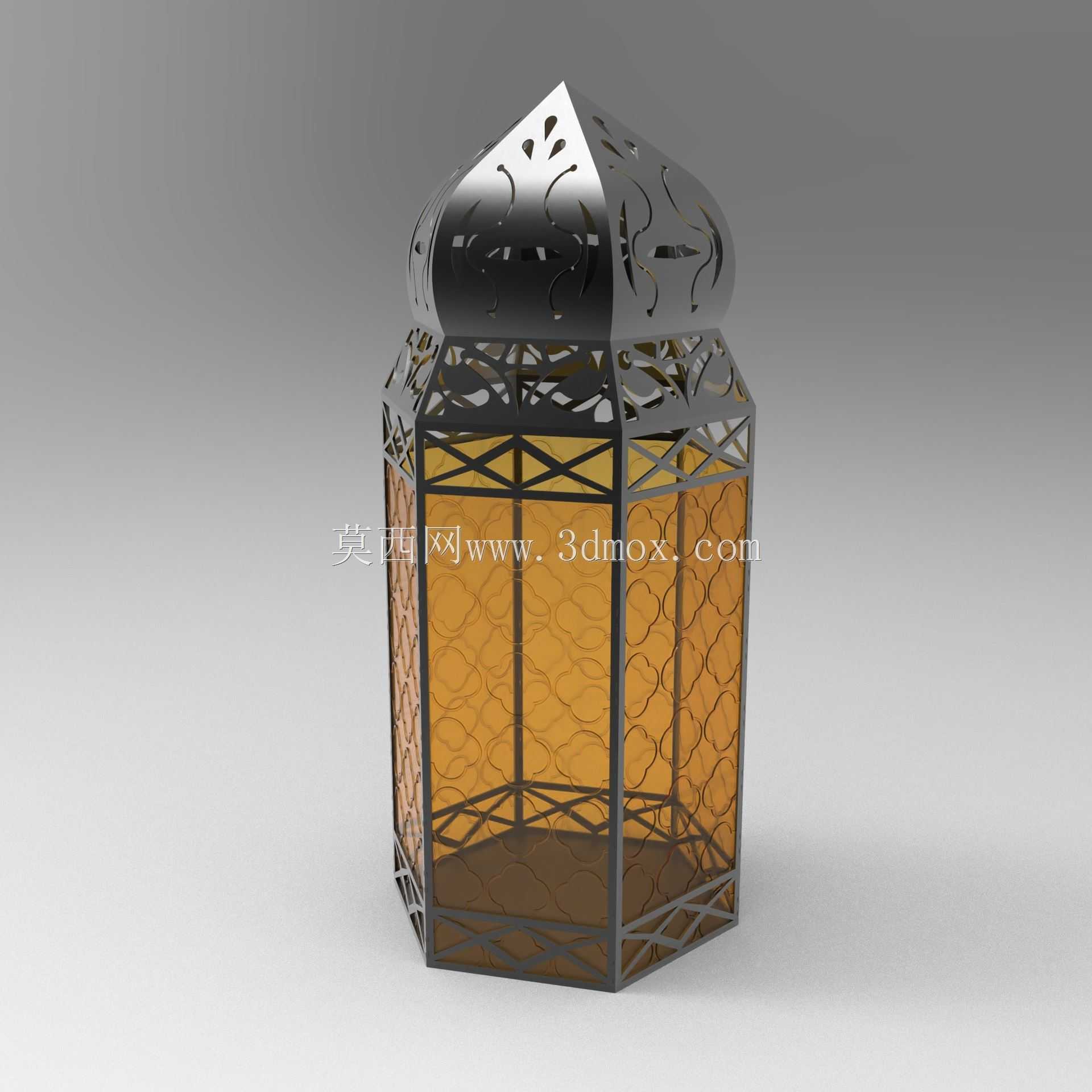

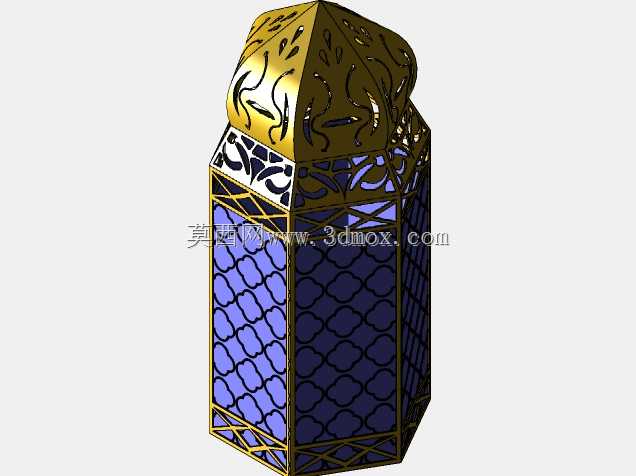

　　灯体的透光面采用了几何交叉的筋条做分隔，不是单纯为了装饰效果，这些筋条同时承担了两个结构作用：一是给透光面板做支撑，避免玻璃或者透光亚克力板在受到外力冲击、温度形变的时候出现开裂，筋条的排布刚好把整块透光面分割成多个小的受力单元，每块透光板材的跨度控制在安全范围内，就算是用普通厚度的透光材料，也能满足户外使用的抗冲击要求；二是筋条和外框架的连接点，刚好作为整个灯体的加强筋位置，把多边形外框架的各个边做刚性连接，避免金属框架长期使用出现焊接点开裂、框架变形的问题。

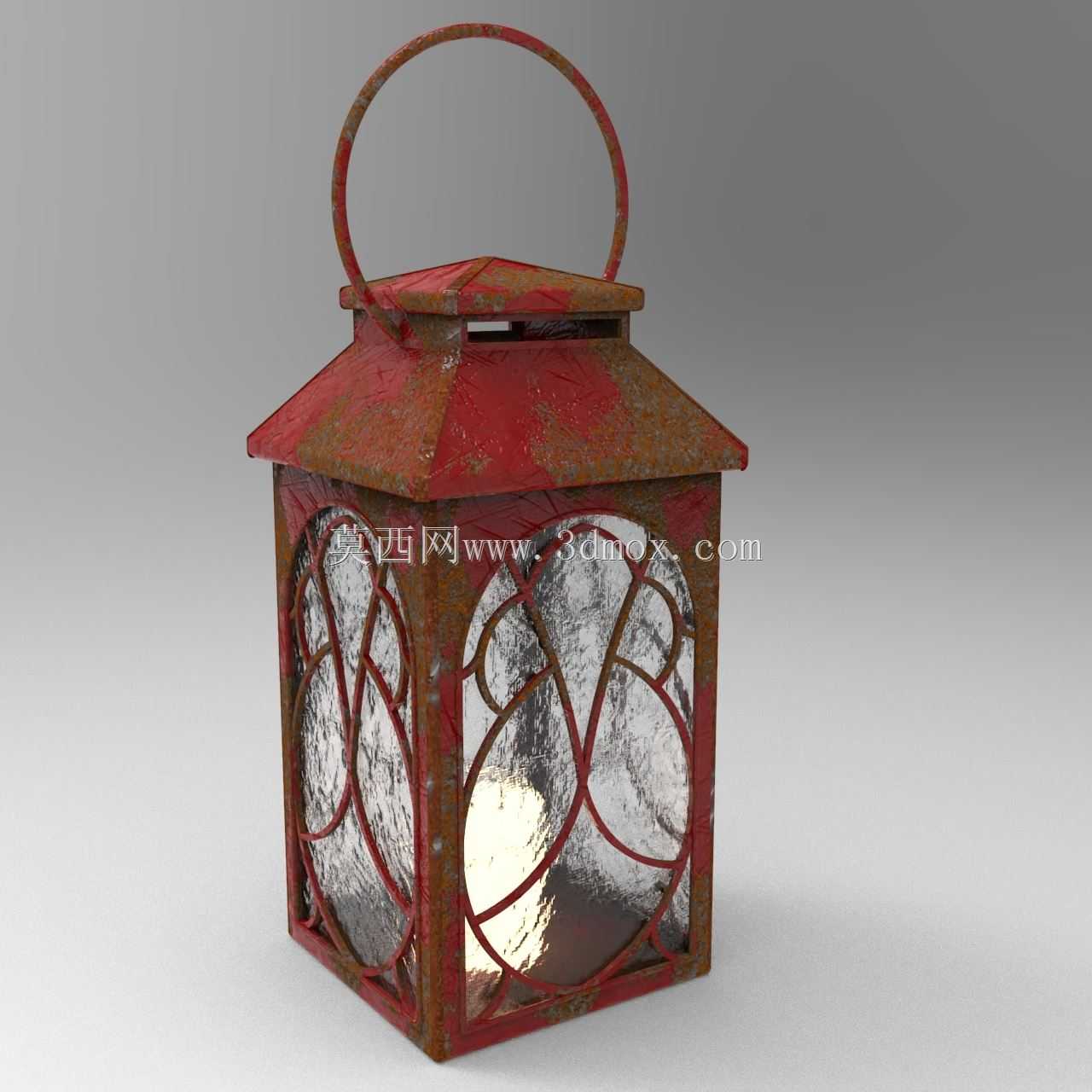

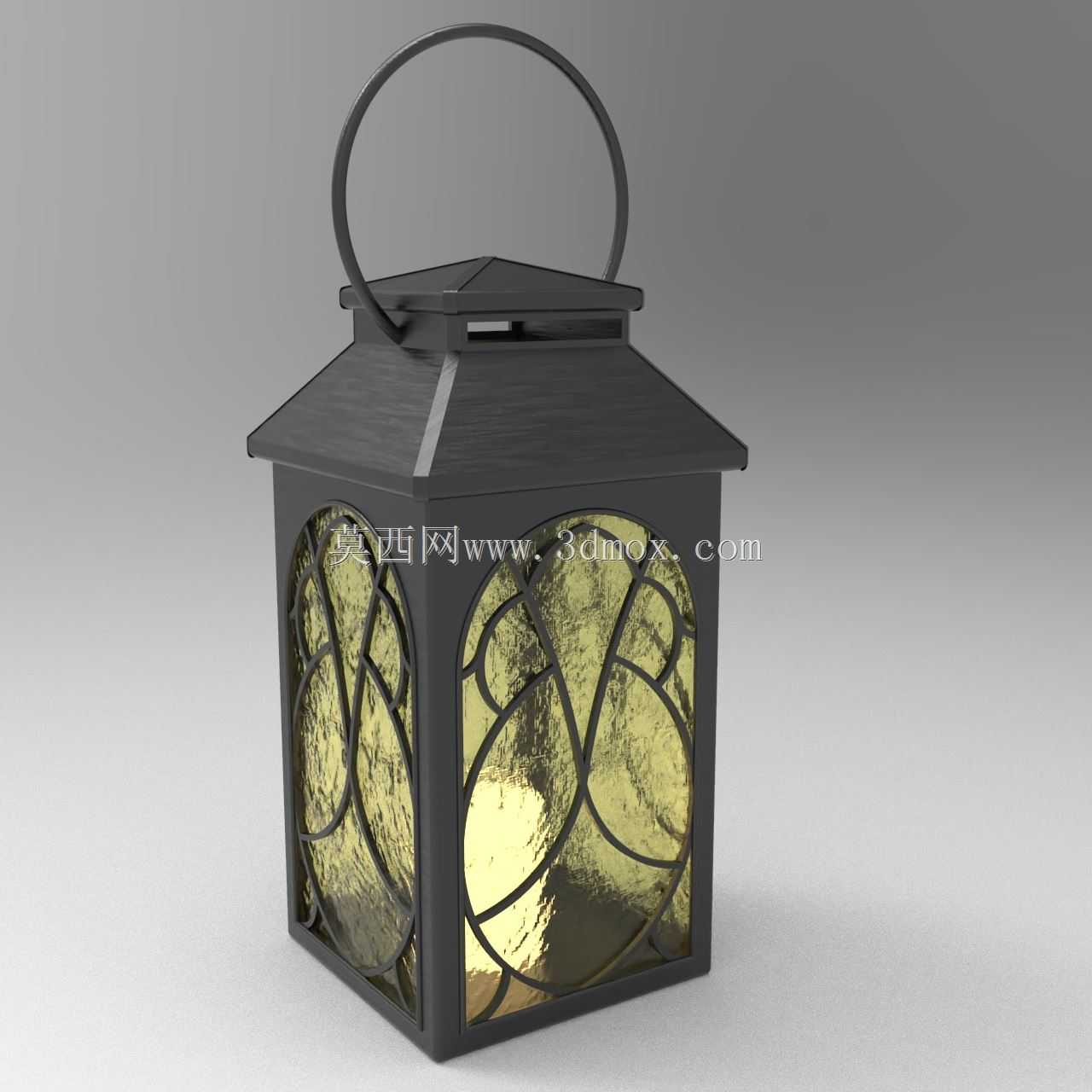

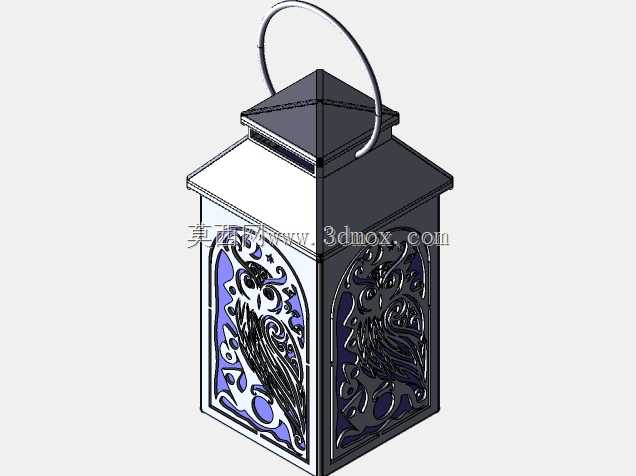

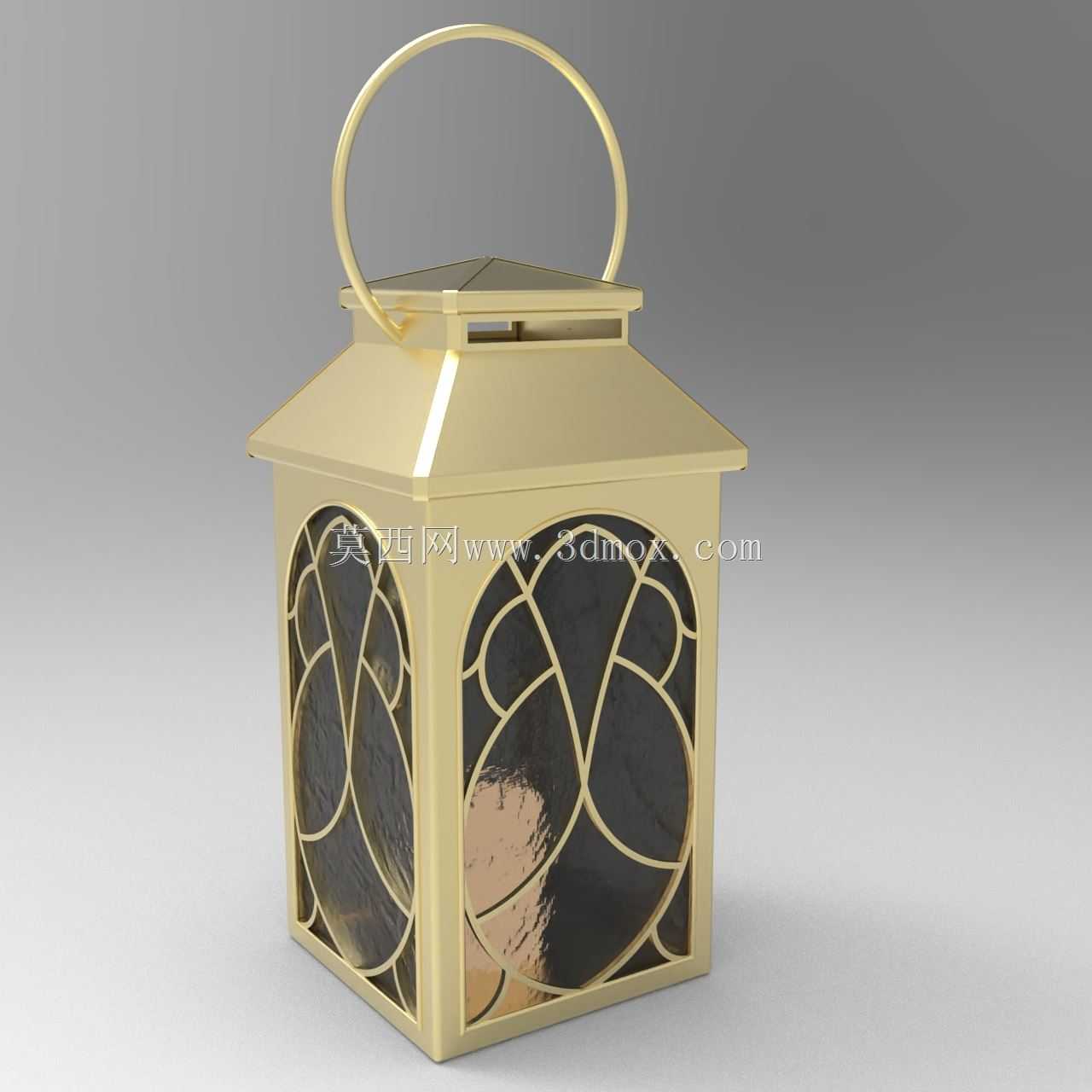

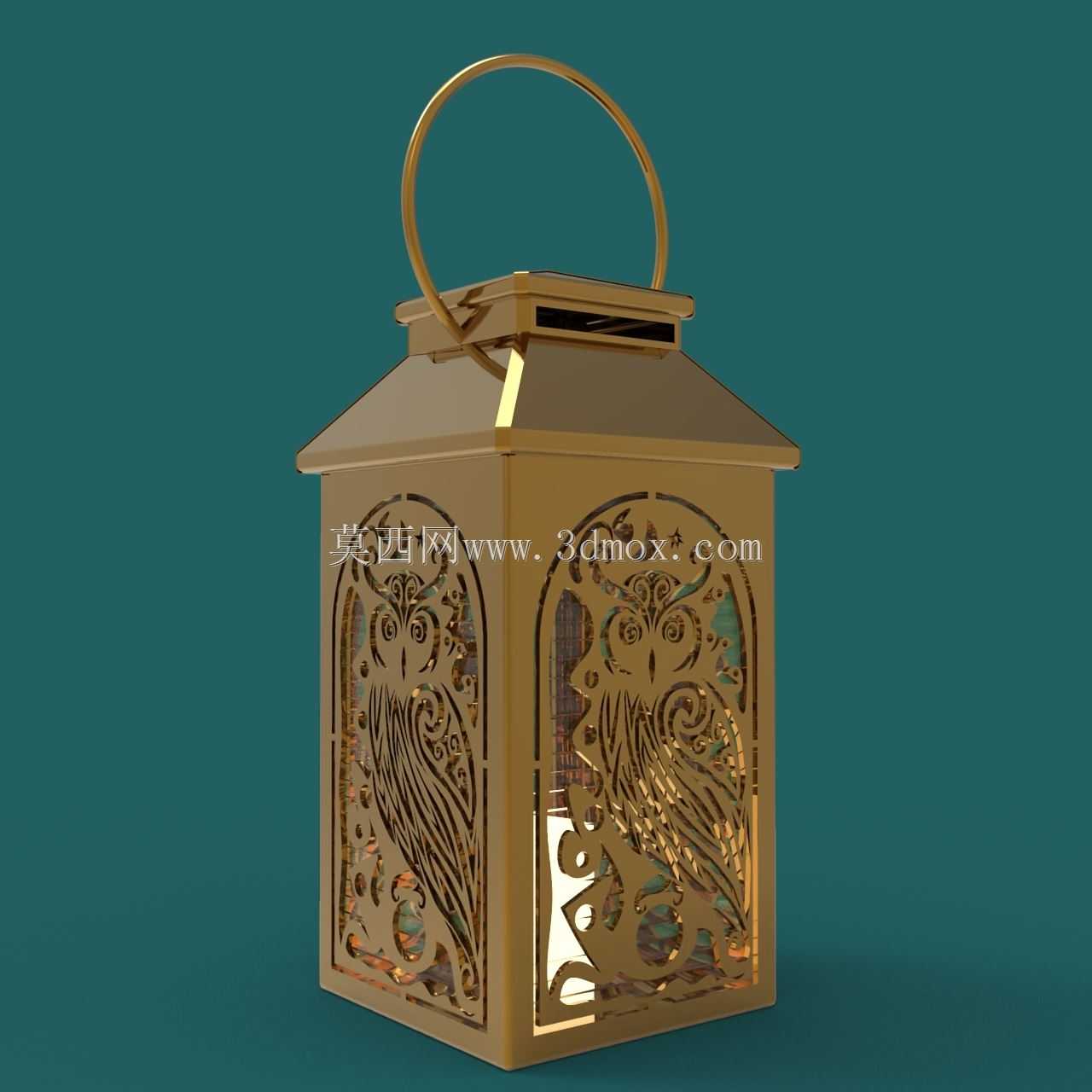

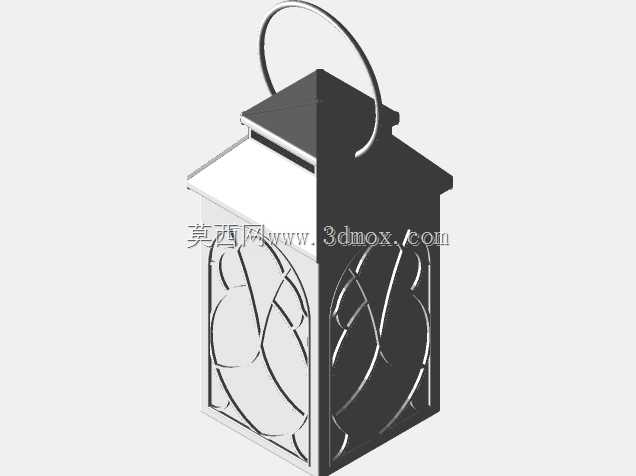

　　顶部的端盖做了带造型的压边设计，除了呼应整体复古的造型风格，更重要的是做了防水的折边结构，雨水落到顶部端盖之后，会顺着折边流到灯体外侧，不会顺着端盖和框架的拼接缝隙渗进灯腔内部，端盖上方的提手结构做了圆弧过渡，既可以作为悬挂安装的受力点，也能适配壁装支架的固定需求，安装的时候不管是用吊链悬挂，还是用L型支架贴墙固定，都不需要额外改动主体结构，只需要匹配对应的安装连接件就行。底部的底座做了内收的台阶结构，一方面是让整个灯体的视觉重心更稳，不会出现头重脚轻的观感，另一方面底座预留了走线的空腔，电线可以从底座中心的过线孔穿进灯腔，接线完成之后过线孔可以用密封胶圈做封堵，避免蚊虫、雨水从底部进入灯腔。

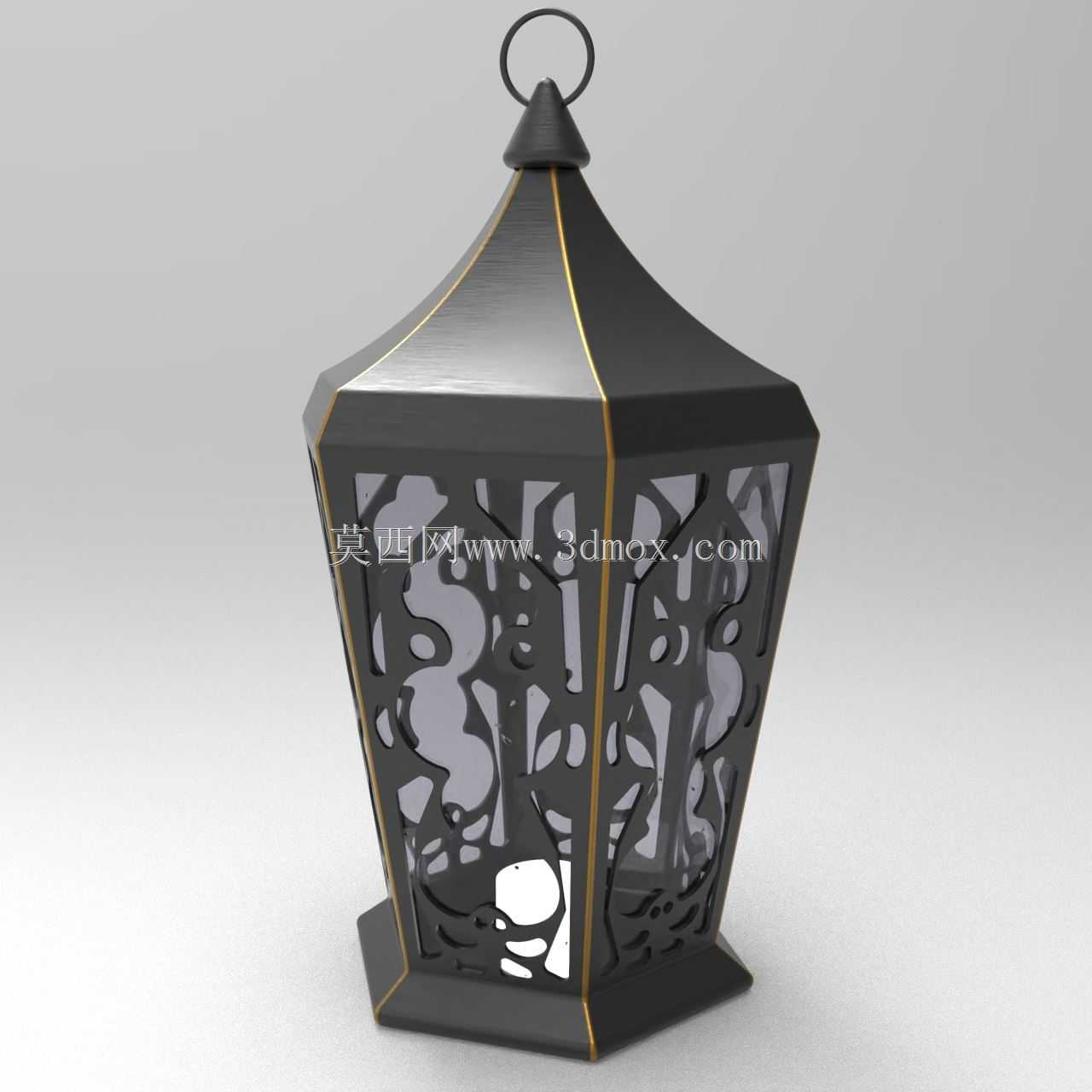

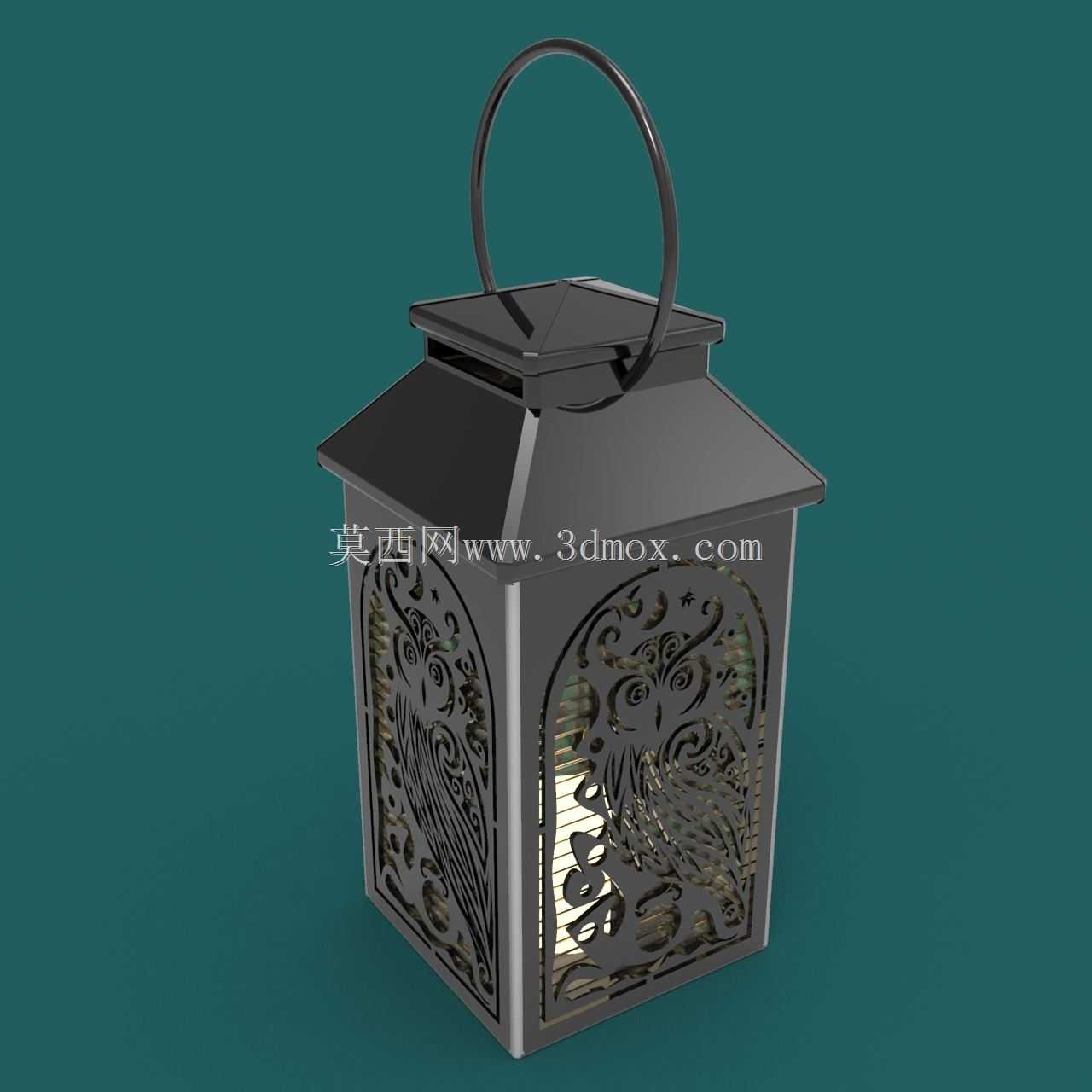

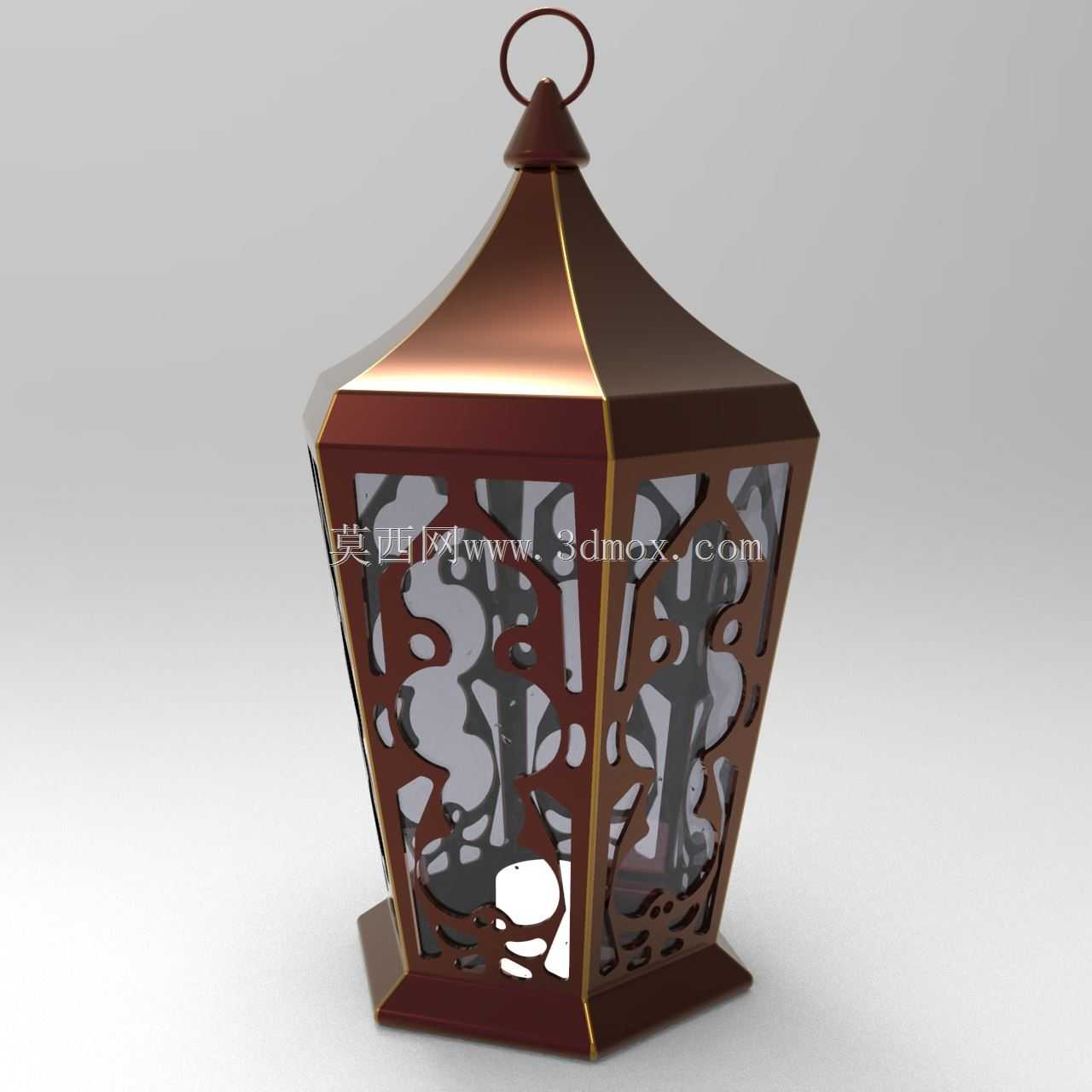

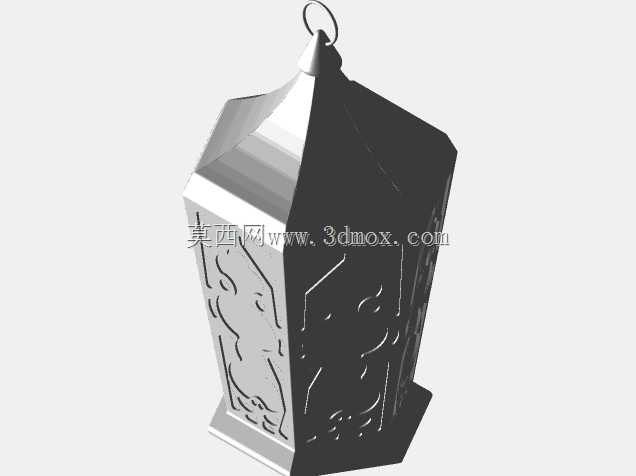

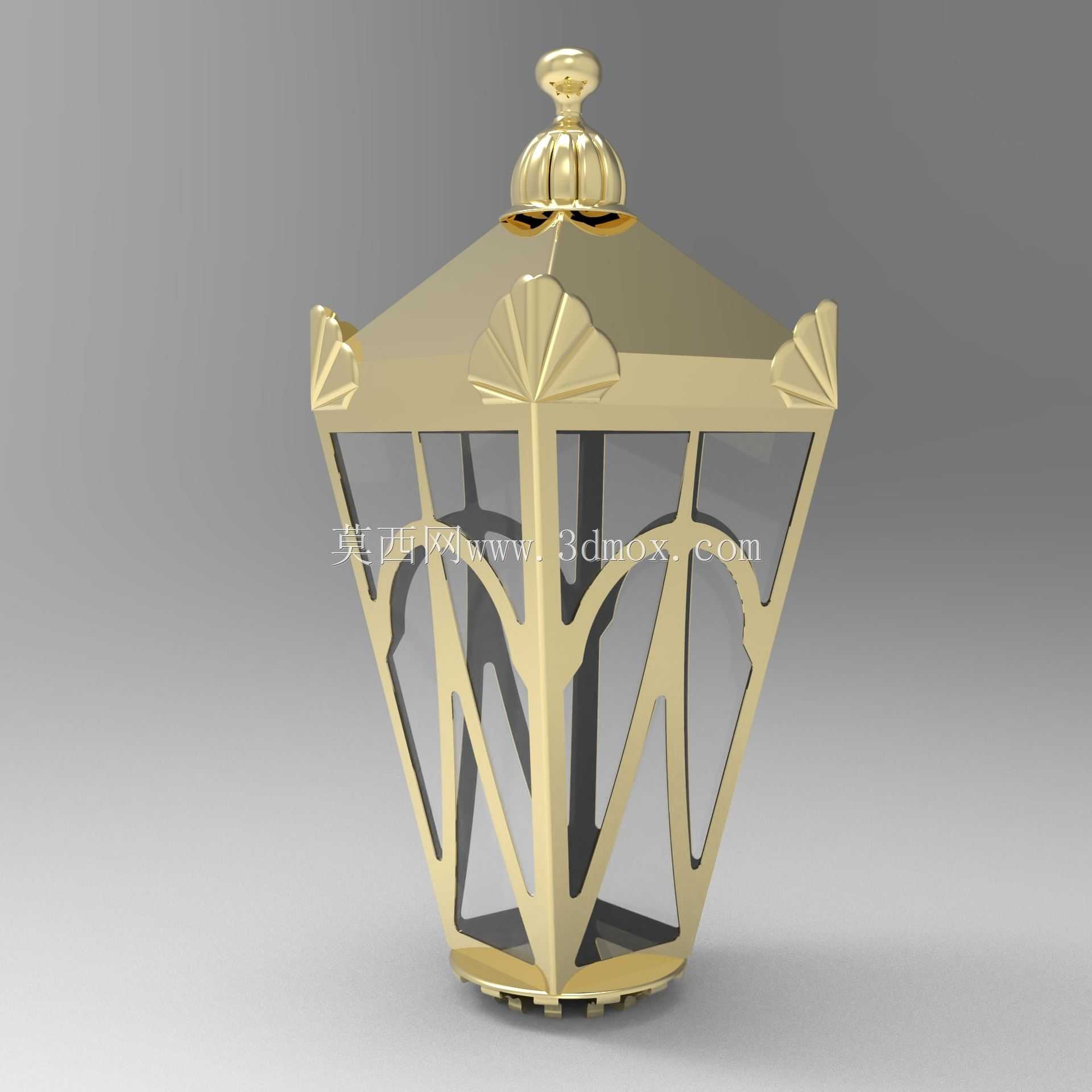

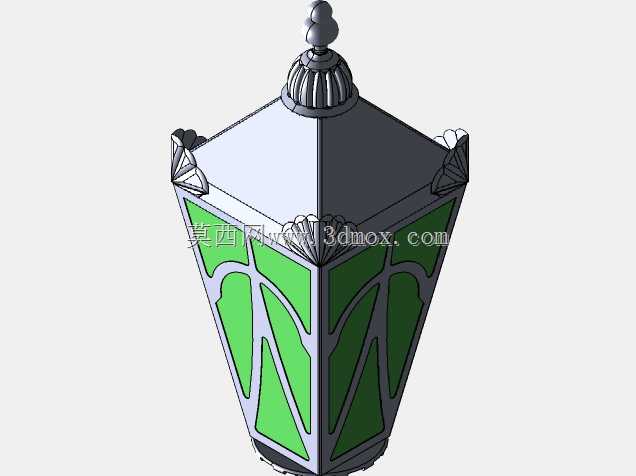

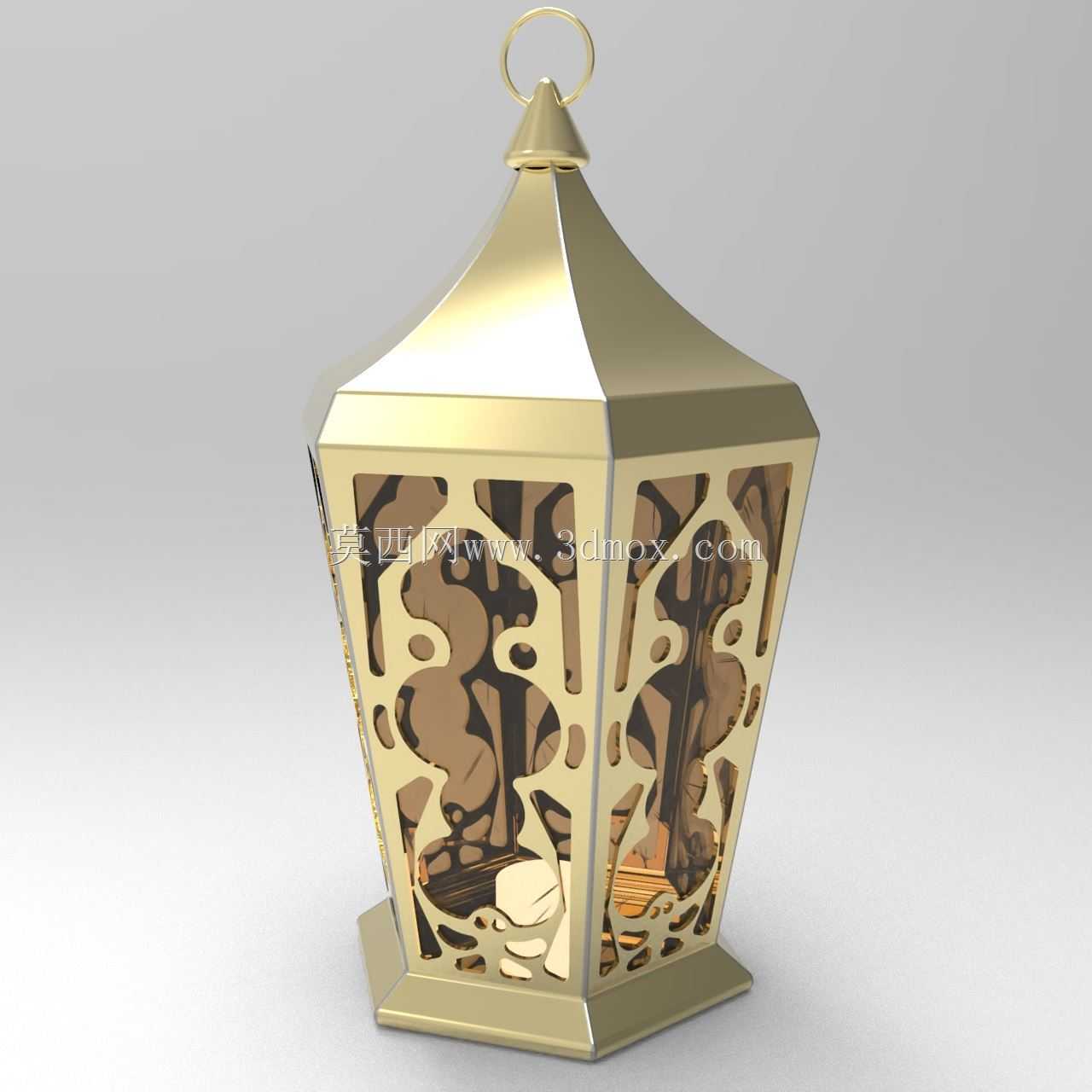

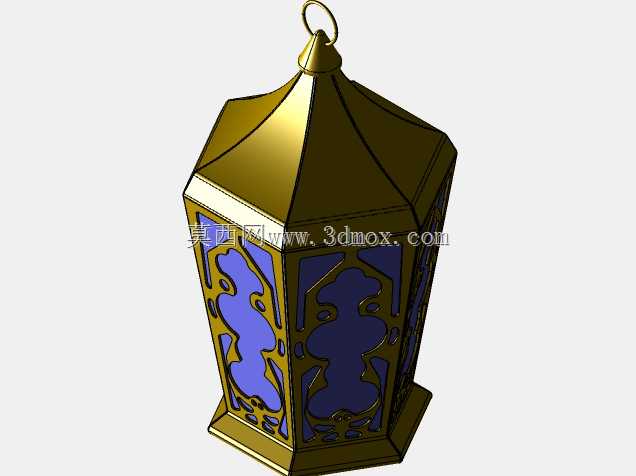

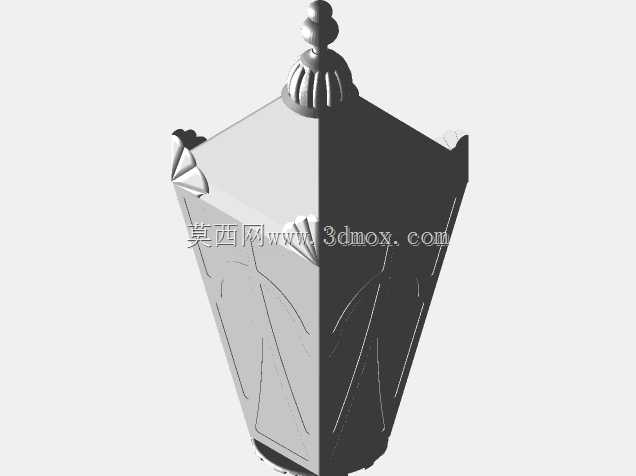

　　设计的时候特意做了两种风格的细节变体，东方风格的款在框架边角做了简化的云纹造型压边，欧洲风格的款则在边角做了几何切面的装饰造型，两种变体的主体框架尺寸、安装孔位是完全通用的，生产的时候可以共用大部分钣金下料模具，只需要更换边角的装饰件就能做出不同风格的产品，适配不同的景观设计需求。灯腔内部的光源安装位做了可调节的固定支架，既可以装传统的灯泡，也能适配LED灯板的安装，支架的固定孔做了长圆孔设计，不同尺寸的光源都能调整到灯腔的中心位置，避免出现光照不均匀的问题。

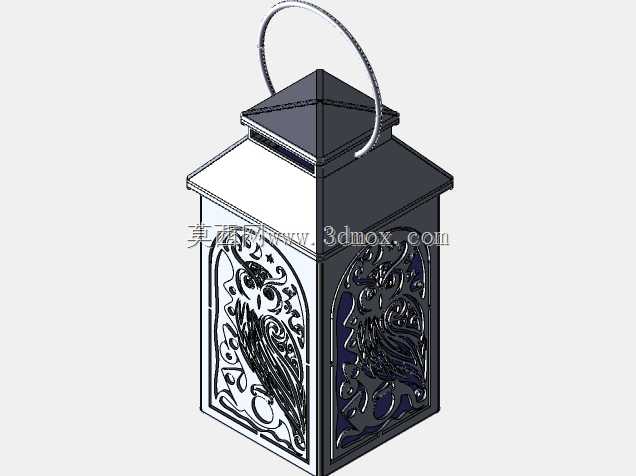

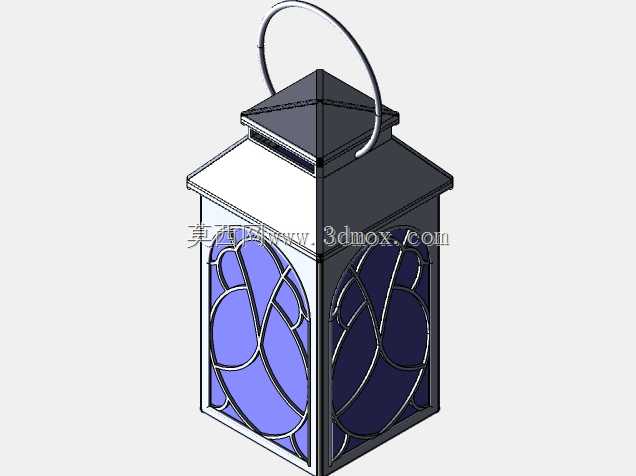

　　做三维建模的时候，所有的钣金折弯角都做了工艺圆角处理，没有出现尖锐的直角，一方面是避免生产加工的时候板材折弯出现开裂，另一方面也能防止安装、维护的时候划伤操作人员。整个灯体的拼接焊缝都设计在筋条和框架的连接位置，后续做表面喷涂的时候可以把焊缝完全遮盖住，不会影响外观的整洁度。考虑到户外使用的防腐需求，整个金属结构的表面处理预留了喷塑、烤漆的工艺余量，建模的时候所有配合面都留好了涂层的厚度间隙，不会因为表面涂层的厚度导致零件装配出现干涉。安装边界上，小型家庭款的整体外轮廓控制在200mm见方以内，重量不超过1.5kg，普通的外墙膨胀螺丝就能满足固定要求；街道用的大型款外轮廓控制在400mm见方，底座预留了四个M6的固定孔，可以直接固定在预制的灯柱或者墙体预埋件上，不需要额外做转接件。
