嵌入式方形暗装LED面板照明结构设计

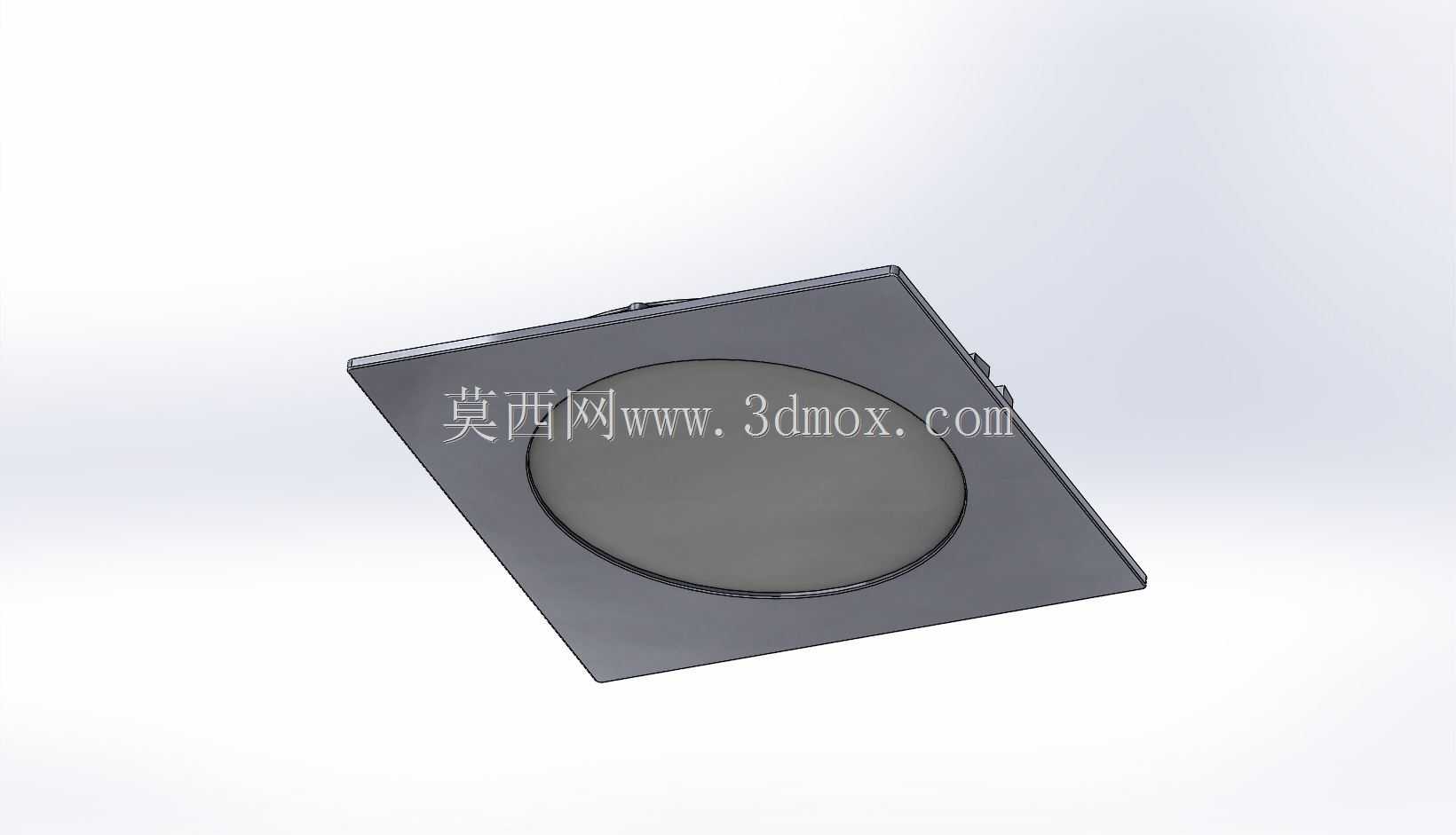

　　日常做室内照明配套结构设计时，这类180x180规格的方形嵌入式LED面板是办公空间、商业铺面、家装厨卫区域常用的照明部件，建模过程中需要兼顾安装适配性、出光均匀度与后期维护便利性，不能只盯着外观造型做表面功夫。先从安装边界说起，该款面板的外轮廓尺寸严格控制在180mm见方，适配常规家装与公装中预留的170-175mm方形吊顶开孔，侧边设置的弹性卡扣结构是建模时需要重点还原的细节——卡扣采用带弧度的弹性钣金结构，安装时推入开孔即可通过卡扣的回弹张力卡在吊顶石膏板或矿棉板背面，不需要额外打螺丝固定，能大幅降低现场施工的耗时，同时卡扣的行程预留了5mm的调节余量，可适配5-15mm厚度的常规吊顶板材，避免出现板材过薄卡不紧、

　　板材过厚装不进去的现场适配问题。从功能特性来看，这款面板采用出光面内凹的结构设计，外圈的方形边框做了1.5mm的窄边处理，安装完成后外露边框宽度仅8mm，能最大化提升视觉上的简洁感，适配现代简约、工业风等多种室内装修风格；中间的圆形扩散板采用磨砂PMMA材质的结构模拟，建模时特意将扩散板与底部灯珠安装板预留了12mm的混光距离，能保证灯珠发出的光线经过充分漫反射后均匀透出，不会出现明显的灯珠颗粒暗影，出光角度覆盖120度，可满足单块面板覆盖3-4平方区域的基础照明需求。设计思路上，整个面板采用分层装配的结构逻辑，从外到内依次为面框、扩散板、导光板、灯珠条、驱动安装背板、接线端子组件，各部件之间通过卡扣与小规格自攻螺丝连接，

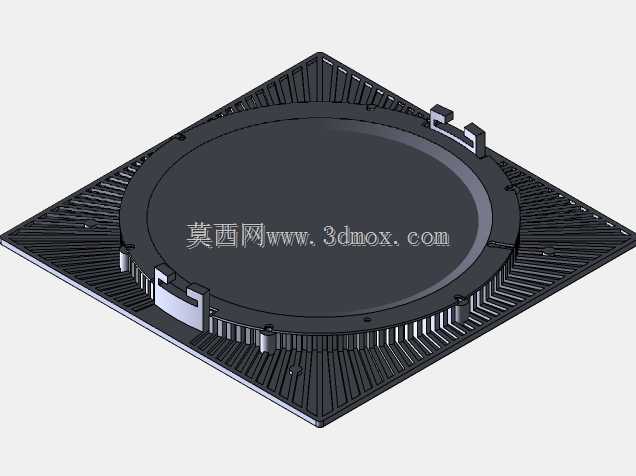

　　没有采用胶粘固定的结构，方便后期维修时单独更换损坏的灯珠条或驱动部件，不需要整体报废面板；背板部分做了密集的散热筋结构模拟，虽然LED面板的发热功率不高，但长期点亮时的积热会加速灯珠光衰，散热筋的存在能将灯珠工作时产生的热量快速传导到吊顶内部的空气中，将灯珠的工作温度控制在合理区间，延长整体使用寿命。实际应用场景中，这款面板除了常规的集成吊顶安装外，也可通过加装明装外框的方式直接固定在水泥顶面或墙面，作为局部补光照明使用，比如玄关区域的无主灯补光、橱柜下方的操作照明、展柜内部的重点照明都能适配；建模时特意将边框的边角做了R0.5mm的圆角处理，避免安装施工时锋利的直角划伤施工人员的手部，同时边框表面采用哑光喷塑的工艺质感模拟，

　　不会出现强光下的反光眩光问题，提升使用时的视觉舒适度。在结构细节处理上，接线部位预留了标准的接线端子安装位，可快速对接市电照明回路，接线位旁边设置了接地端子安装点，符合民用照明设备的安全规范要求，避免出现漏电风险；整个面板的装配公差控制在±0.2mm以内，各部件拼接后没有明显的缝隙，能避免吊顶内部的灰尘、小飞虫进入面板内部积在扩散板上，减少后期清洁维护的频率。做这类照明部件的三维建模时，不能只做外观曲面的堆砌，要把实际安装、使用、维护过程中会遇到的结构细节都还原到位，比如弹性卡扣的弹力方向、散热筋的排布间距、接线位的操作空间预留，这些细节才是模型能真正用于结构验证、安装模拟的核心价值，很多新手建模时容易忽略这些实际工程细节，建出来的模型外观看着相似，实际拿去做安装模拟时就会出现卡壳、装不上的问题，完全没法用于实际的工程设计参考。
