脉冲喷气动力装置结构设计展示

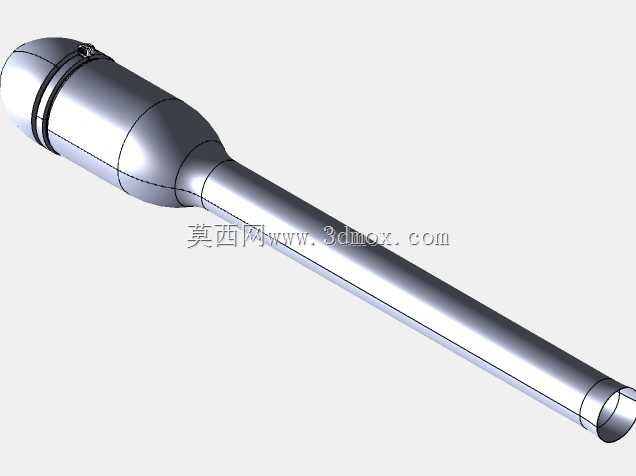

　　在航空模型动力配套、小型实验推进装置研发、教学演示教具开发等场景中，脉冲喷气类动力装置始终是结构工程师关注度较高的一类设计对象，这类装置没有复杂的涡轮压气结构，依靠间歇式的燃烧脉冲形成推力，整体构造门槛低、推力重量比表现突出，很适合小尺寸飞行器、原理验证样机的动力选型。本次拆解的这套脉冲喷气结构，整体采用长筒式的主体布局，前端为收敛式进气喷口段，中段为等径燃烧腔体，尾段衔接渐扩式排气喷管，配套的叶轮式导流构件布置在进气侧的延伸位置，用于在进气阶段梳理气流走向，减少紊流对燃烧稳定性的干扰。从实际功能逻辑来看，这套结构的运行核心在于燃烧腔内的可燃混合气点火后，压力骤升封堵进气端，高温高压燃气从尾喷管高速喷出形成反推推力，

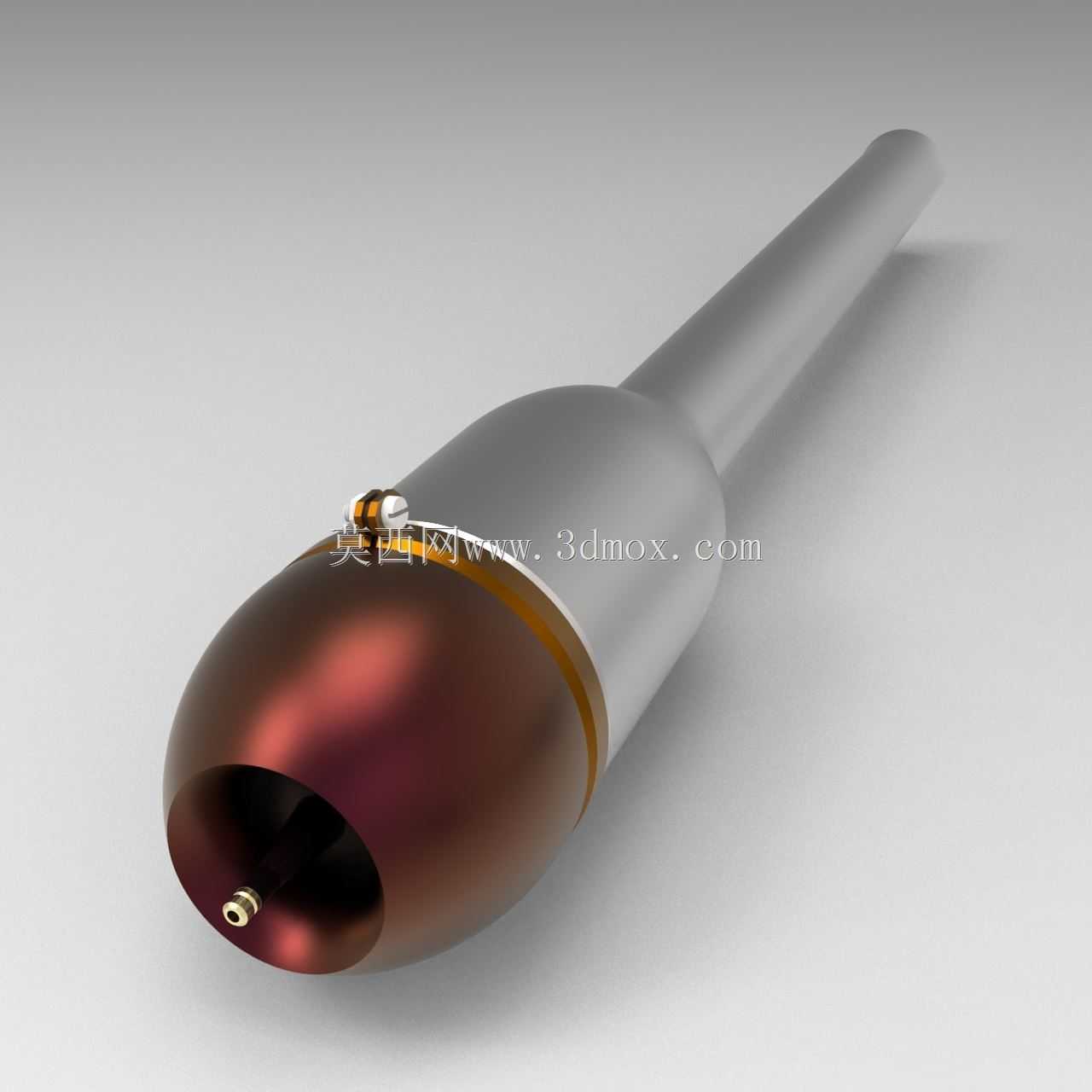

　　当腔内压力回落至低于外界气压时，进气阀片自动开启，新鲜空气重新进入腔体与燃油混合，等待下一次点火循环，整个过程每秒可完成数十次脉冲循环，不需要额外的压气机构提供气源，整体运动部件极少，维护难度远低于同推力级的燃气涡轮装置。在设计思路层面，这套结构优先控制了腔体的长径比参数，燃烧段的长度与内径比值控制在合理区间，既保证混合气有足够的掺混与燃烧空间，避免未燃尽的燃油直接排出造成推力损失，又不会因为腔体过长导致脉冲压力波传递损耗过大，降低整体推力输出效率。进气端的铜质密封段采用锥面配合结构，与阀片的接触面积经过反复调整，既保证高压燃气反推时的密封性能，减少漏气导致的压力损失，又不会因为配合过紧导致阀片开启滞后，打乱进气节奏。

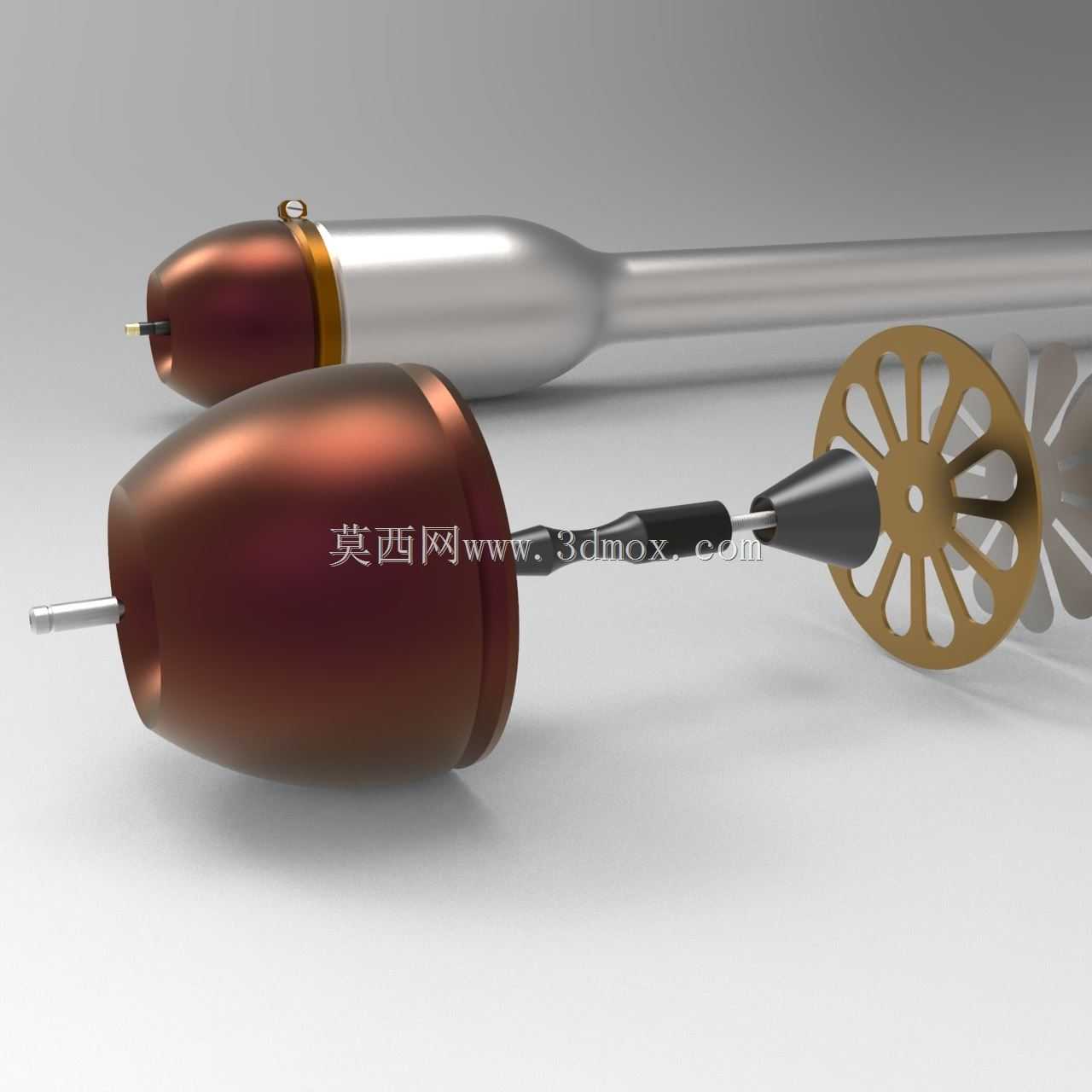

　　配套的导流叶轮采用辐条式镂空结构，在保证进气导流效果的前提下尽可能降低自身重量，叶轮的叶片角度经过匹配设计，进气时可以让气流形成弱旋流，提升空气与燃油的掺混均匀度，让燃烧过程更充分，减少脉冲循环之间的推力波动。从安装边界来看，整套装置的主体为回转体结构，最大外径集中在头部燃烧室段，安装时可以通过头部的环形固定凸台搭配卡箍实现快速装夹，不需要复杂的安装支架，主体同轴度公差控制在较高水平，运行时的振动幅度可以控制在小尺寸载具的承受范围内，不会因为振动过大影响载具的飞行或运行稳定性。尾喷管段采用等径直筒加末端渐扩的设计，渐扩段的扩张角度经过优化，既可以让高温燃气在喷出过程中充分膨胀，将热能尽可能转化为动能，

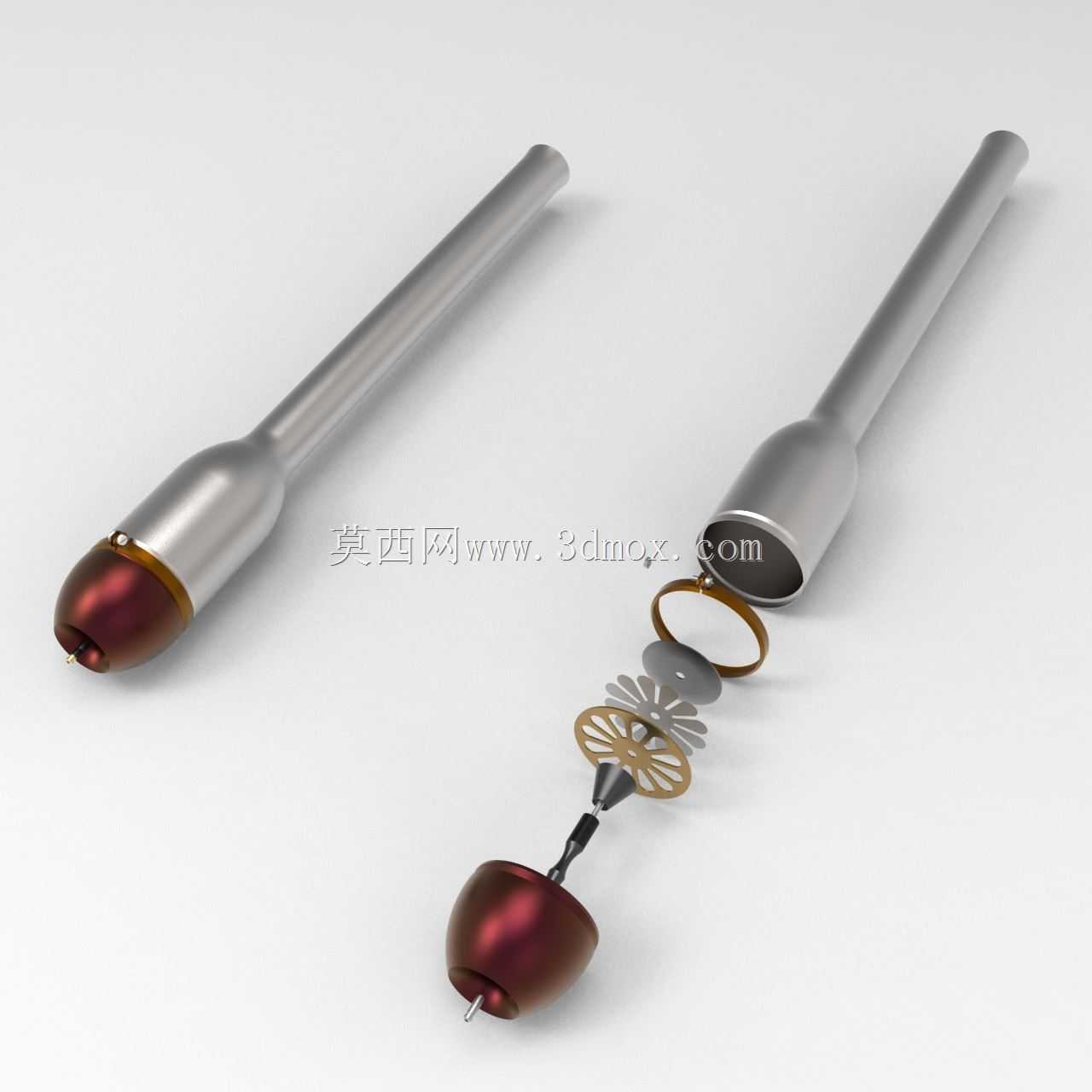

　　又不会因为扩张角度过大导致气流在喷管内壁形成分离，降低推力转化效率。在实际应用适配中，这类脉冲喷气装置可以根据载具的推力需求，等比例缩放腔体尺寸调整推力输出，小尺寸版本可以适配航模、靶机等小型飞行载具，大尺寸版本经过材料强化后，可以用于地面除雪、工业吹扫等需要高速气流的作业场景。需要注意的是，这类装置运行时排气温度较高，安装时需要在尾喷管周边预留足够的隔热空间，避免高温烘烤损坏载具上的其他结构件或电子元器件；进气端需要预留足够的进气通畅空间，不能被其他构件遮挡进气路径，否则会导致进气量不足，燃烧不稳定，甚至出现熄火的情况。另外，这套结构的阀片属于易损耗部件，长期高频往复启闭会出现疲劳变形，设计时预留了阀片的快速更换接口，不需要拆解整个主体结构就可以完成阀片更换，大幅降低日常维护的工作量。从结构建模的角度来看，整套装置的所有构件均采用规则回转体加少量切削特征构建，没有复杂的自由曲面，建模过程中可以优先通过旋转特征生成主体毛坯，再通过拉伸、切除等特征完成安装凸台、固定孔位、叶轮辐条等细节结构的构建，装配时以主体燃烧室的轴线为装配基准，依次装配进气端阀片组件、导流叶轮、尾喷管段，即可保证整体的同轴度要求，减少装配误差带来的运行振动问题。
