4U机架式光纤配线面板装配结构

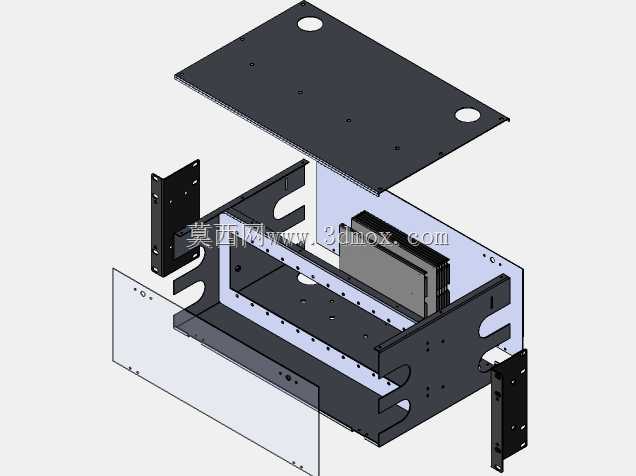

　　该结构为标准19英寸机架适配的4U规格光纤配线承载单元，主要应用于数据中心机房、通信基站机柜、企业弱电间的光纤链路调度场景，承担光纤熔接保护、跳纤收纳、路由规整的核心作用，是光传输系统中配线侧的关键承载部件。从结构拆分状态可以看到，整套组件采用分层叠装的钣金架构，顶部盖板为平整冷轧钢板冲压成型，板身预留两处对称的圆形过孔，用于机柜内部上下层走线时的线缆穿出，同时盖板边缘做了折边压筋处理，既提升薄板的整体抗形变能力，也能避免安装时锐边划伤施工人员的手部或线缆外护套。主体框架采用多折边的钣金折弯工艺成型，两侧预留标准机架安装挂耳，挂耳上加工有对应机柜立柱方孔位的固定安装孔，安装时可直接通过M6机柜螺丝与标准19英寸机架立柱锁紧，

　　4U的高度规格完全符合通用机架的单元模数要求，安装后不会占用相邻单元的装配空间，也不会出现与上下层设备干涉的问题。框架内部设置了多层安装位，中间的托板区域预留了阵列排布的安装孔位，可直接固定光纤熔接盘、适配器卡座等标准配线配件，托板边缘做了向内的翻边处理，既提升托板的承重能力，也能对放置在板上的熔接盘起到侧向限位作用，避免设备运输或运维操作时配件移位。框架两侧的侧板上加工有多处异形缺口，这些缺口一方面用于跳纤的侧向走线，方便不同方向的光纤路由引出，另一方面也作为散热通道，保障光纤熔接区域的空气流通，避免长期密闭环境下积热加速光纤外皮老化。前后侧的透明防护挡板采用透明硬质板材制作，安装后既可以阻挡外部灰尘落入配线区域，

　　也能让运维人员无需拆卸挡板就直接观察内部光纤的熔接状态、跳纤连接情况，降低日常巡检的操作复杂度。整套结构的装配逻辑采用无焊接的螺丝锁紧设计，所有钣金件之间通过冲压成型的连接耳配合螺丝固定，装配时无需专用焊接设备，现场组装或后期维护拆解都十分便捷，同时分体式的结构设计也能在某一部件出现形变损坏时单独更换，降低整体维护成本。在安装边界设计上，整套组件的深度尺寸适配常规600mm深度的标准通信机柜，安装后前端不会突出机柜立柱平面，后端预留足够的冗余空间用于光纤盘留，满足光纤布线时最小弯曲半径的要求，避免因弯折过度导致的光信号衰减过大问题。结构上的所有外露边缘都做了去毛刺处理，过线孔位置都设计了平滑的翻边，

　　无需额外加装护线套就能避免线缆被钢板锐边割伤，适配室内通信场景的长期使用需求。内部的空间划分充分考虑了光纤配线的操作需求，熔接区域、适配器安装区域、跳纤盘留区域各自独立，运维时进行熔接操作、跳纤插拔都不会互相干扰，能有效提升布线施工和后期链路调整的操作效率。
