户外6端口SC光纤接续防护盒结构

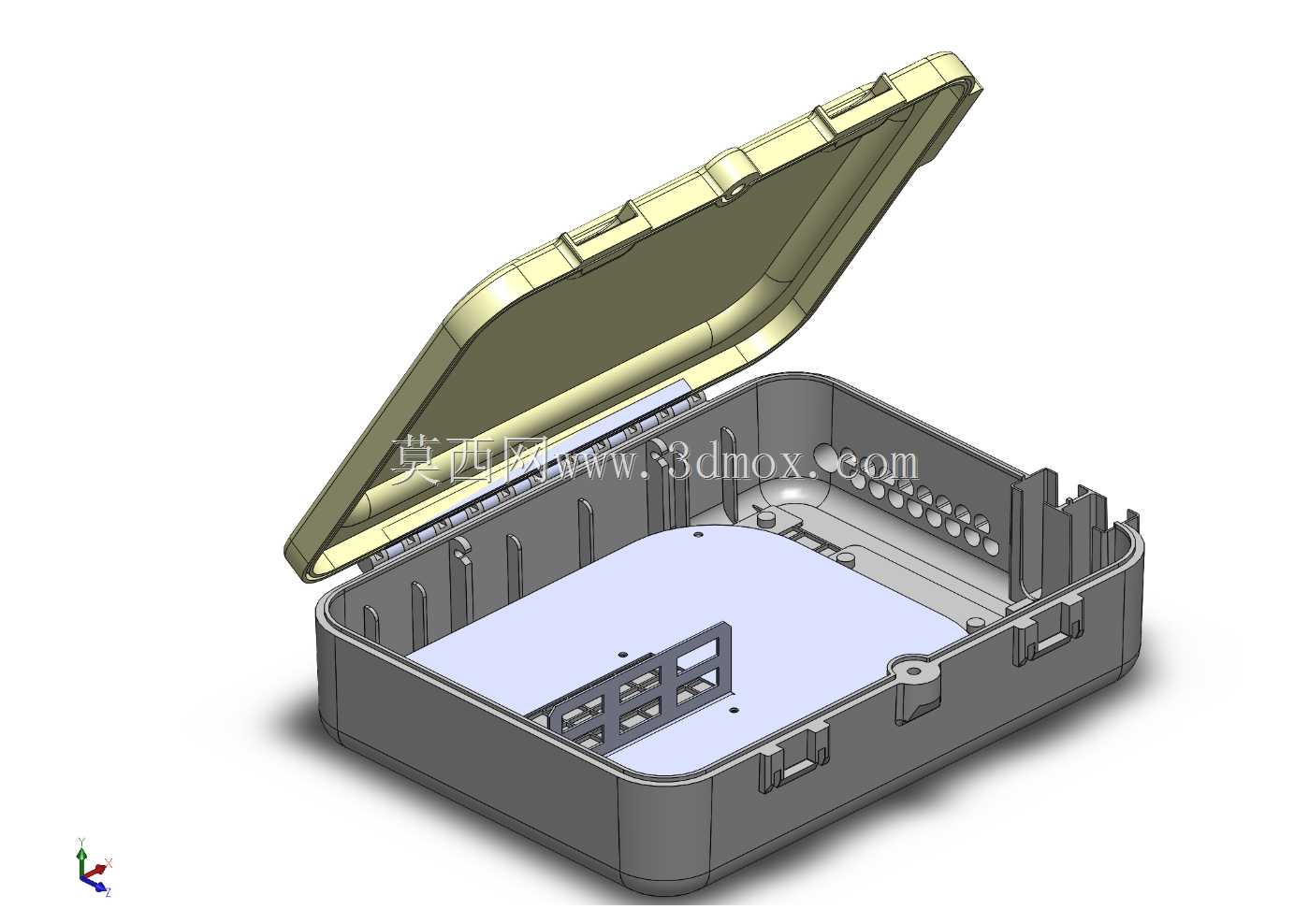

　　这款防护接续结构主要面向户外光纤布线场景，在FTTH入户、园区光网铺设、野外临时通讯链路搭建这类场景中，承担光纤熔接点保护、SC连接器端接固定的核心作用，避免户外环境中的雨水、灰尘、外力挤压对光纤链路造成损伤。从结构设计来看，整体采用翻盖式卡扣锁紧方案，上盖与下盒体通过侧边一体成型的铰接结构连接，无需额外装配合页零件，减少装配工序的同时也降低了铰接位置的进水风险，盒体闭合后通过侧边对称布置的卡扣实现锁紧，配合盒口位置的一圈密封筋，可在压紧配套密封圈后达到常规户外使用的防护等级。盒体内部预留了转接板安装位，可固定6端口SC连接器的内外微型面板，转接板上设计了对应数量的连接器卡槽，SC适配器卡入后可实现内外侧光纤的快速插拔对接，

　　无需在盒内进行额外的熔接固定操作，大幅提升现场施工的效率。内部还设置了多组光纤绕线柱与理线卡槽，多余长度的光纤可按照规定弯曲半径盘绕在盒内空腔，避免光纤弯折角度过小导致光信号衰减超标，同时不同走向的光纤可通过卡槽分隔排布，不会出现线缆缠绕挤压的问题。从安装边界来看，盒体底部预留了壁挂安装孔位，可直接通过膨胀螺丝固定在墙面、线杆等户外载体上，整体外形尺寸适配常规户外小容量光节点的布设需求，不会占用过多安装空间，盒体壁厚经过受力校核，在受到常规外力挤压、轻微磕碰时不会出现变形，可保护内部光纤连接器不受外力冲击。设计过程中优先考虑了现场施工的操作便利性，翻盖开启后内部所有操作区域完全外露，施工人员无需将手伸入狭窄空间即可完成连接器插拔、

　　光纤盘绕、转接板固定等操作，盒盖内侧设置了密封胶条的安装槽，胶条嵌入后不会在开合过程中脱落，长期使用也能保持密封性能。转接板与盒体的连接采用螺丝固定方式，安装孔位做了定位凸台设计，装配时可直接将转接板卡入凸台定位，再拧紧固定螺丝即可，无需反复调整位置，降低现场装配的难度。盒体侧边还预留了光纤进出的穿线孔位，穿线孔可配套橡胶防水堵头，光纤穿入后拧紧堵头即可实现进线位置的密封，避免雨水顺着线缆流入盒内。针对户外使用的温差变化，盒体选材考虑了高低温环境下的结构稳定性，在-30℃到60℃的环境温度区间内不会出现脆裂、软化变形的问题，适配国内绝大多数区域的户外使用环境。内部理线结构的高度经过优化，不会在盒盖闭合后挤压到盘绕的光纤，盒盖内侧对应转接板的位置预留了避让空间，避免盒盖压到连接器尾部的光纤导致微弯损耗。
