多插孔光纤配线面板结构设计

项目分类:通讯工具类 发布时间:2021-11-21 ID:402261
  • 多插孔光纤配线面板结构设计

  在综合布线工程的通讯机房、楼层弱电间、户外接入节点等场景中,光纤配线端接设备是保障光链路稳定接续、冗余调度、故障排查的核心硬件,本次呈现的多插孔光纤面板,正是针对高密度光纤接入场景设计的端接载体,区别于常规小容量光纤面板,这款产品可同时承载30路光纤适配器的安装位,适配谷歌款标准光纤适配器的选装需求,能够在有限的机柜安装空间内完成多芯光纤的成端、跳接管理。从实际使用场景来看,这类多插孔光纤面板常部署在接入层配线机柜内,上连主干光缆的熔接端,下接终端设备的光跳纤,日常运维中可通过面板的开合结构快速完成端口跳接、冗余纤芯盘留、故障端口更换等操作,无需将整个配线模块从机柜上拆下,大幅降低运维操作的复杂度。从功能特性上看,

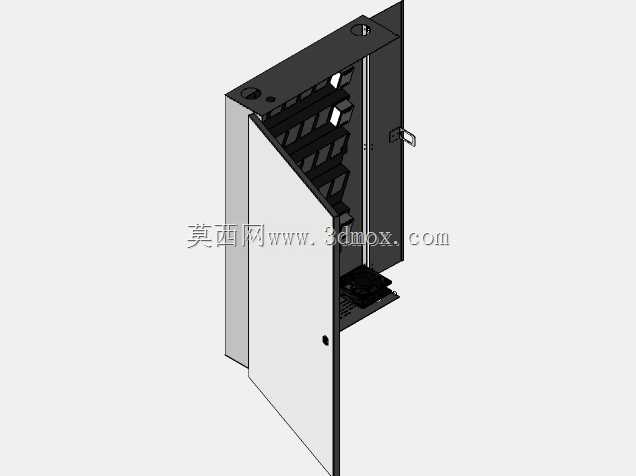

  这款面板采用侧开式门体结构,门体与主体框架通过侧边的铰接结构连接,关闭后通过侧边的锁扣结构完成固定,既可以保护内部的光纤适配器与跳纤接头免受外力触碰、积尘影响,又能在需要操作时快速开启,门体上预留的锁孔可根据使用场景加装小型锁具,满足涉密机房、公共弱电间的安全管控需求。面板内部的适配器安装位采用分层倾斜排布设计,这种排布方式并非随意设置,而是充分考虑了光纤跳纤的弯曲半径要求——常规单模光纤的最小弯曲半径不能小于30mm,倾斜排布的安装位可以让跳纤在插接后自然形成符合曲率要求的弯曲弧度,避免因纤芯弯折过大导致的光信号衰减超标,同时分层结构也能让每一路适配器的端口标识清晰外露,运维人员无需拨开其他跳纤就能快速定位目标端口。

  在设计思路层面,这款面板的主体框架采用薄钢板折弯成型的结构,框架侧边预留了标准机柜安装的固定孔位,可兼容19英寸标准机柜的立柱安装尺寸,安装时无需额外定制转接配件,直接通过机柜螺丝就能完成固定;框架内部预留了足够的纤芯盘留空间,熔接完成的尾纤可在框架内侧的盘纤区域按照规范曲率盘绕固定,避免纤芯拉扯受力导致的接头脱落。面板的门体采用平整的钢板结构,表面无多余凸起,关闭后与框架贴合紧密,可有效阻挡机房内的灰尘进入端接区域,减少光纤接头端面的积尘概率,降低光链路损耗异常的故障发生率。从安装边界来看,这款面板的整体深度控制在常规配线机柜的可用深度范围内,安装后不会与机柜内的其他配线模块、理线架产生空间干涉,面板的高度适配标准U位尺寸,

  可与其他网络配线架、理线器等设备并排安装在机柜立柱上,统一机柜内的设备排布高度,方便整体理线。适配器安装位的尺寸精度按照标准光纤适配器的外形公差设计,适配器卡入安装位后无松动、歪斜问题,跳纤插接时不会出现适配器移位导致的对接偏差,保障光信号的对接精度。框架底部预留了光缆进线的开孔,主干光缆进入机柜后可通过该开孔进入面板内部,与尾纤完成熔接后固定在框架的光缆固定位上,承受光缆的纵向拉力,避免拉力直接作用在熔接接点上导致的纤芯断裂。在实际工程应用中,这类多插孔光纤面板相比传统的光纤配线箱,占用机柜空间更小,端口密度更高,尤其适合光纤接入点位密集的办公园区、数据中心接入层、校园网弱电间等场景,能够在有限的机柜U位内容纳更多的光纤端接端口,减少机柜内的设备占用数量,降低布线系统的整体成本。同时,面板的可拆卸式结构设计也方便后期扩容,当需要增加光纤接入点位时,可直接在相邻机柜U位加装同规格面板,无需更换原有布线架构,适配布线系统逐步扩容的建设节奏。
