立式板料折弯冲压工装模具结构

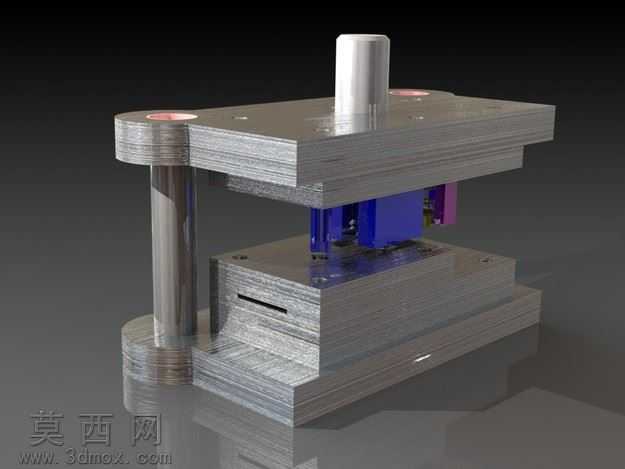

本作品为立式板料折弯冲压成型工装的三维建模成果，建模过程严格遵循冲压模具的实际设计逻辑，先完成整体模架的基准搭建，确定上下模座的同轴导向定位基准，采用导柱导套作为核心导向部件，保证上下模合模过程的运动精度，避免冲压过程中出现偏载错位的问题。建模阶段对每一层叠合的模座板件都做了精准的尺寸匹配，还原了叠层钢板模座的真实装配关系，上模部分预留了模柄安装位，用于和冲压设备的滑块端连接固定，下模部分设置了板料送料的定位槽口，能够精准限定待加工板料的进料位置，保证折弯成型的尺寸一致性。渲染阶段针对不同部件做了差异化的材质赋予，模座叠板采用拉丝金属材质，还原真实模具钢材的哑光金属质感，导柱部分做了抛光金属的高反光材质处理，区分导向部件与模座板的加工工艺差异，中间的成型工作部件采用差异化的色彩材质区分，清晰展现凸模、凹模以及定位块的装配位置关系，让整体结构的层级一目了然。设计思路上围绕小型板料的直角折弯成型需求展开，整体采用两导柱对称布局，结构紧凑刚性充足，能够适配小吨位冲床的安装使用，上下模的合模行程做了合理的限位设计，避免合模过度造成模具损伤，同时在模座上预留了紧固螺丝的安装孔位，还原真实模具的装配细节，所有部件的装配间隙都按照实际冲压模具的设计公差做了预留，既保证运动部件的活动顺畅，也保证成型部件的贴合精度，能够直观展现折弯冲压模具的工作原理与装配逻辑，可作为冲压模具结构学习、工装设计参考的直观三维素材，帮助从业者快速理解立式冲压折弯模的整体构成与各部件的功能作用。
