城市街区城楼建筑线框三维结构设计

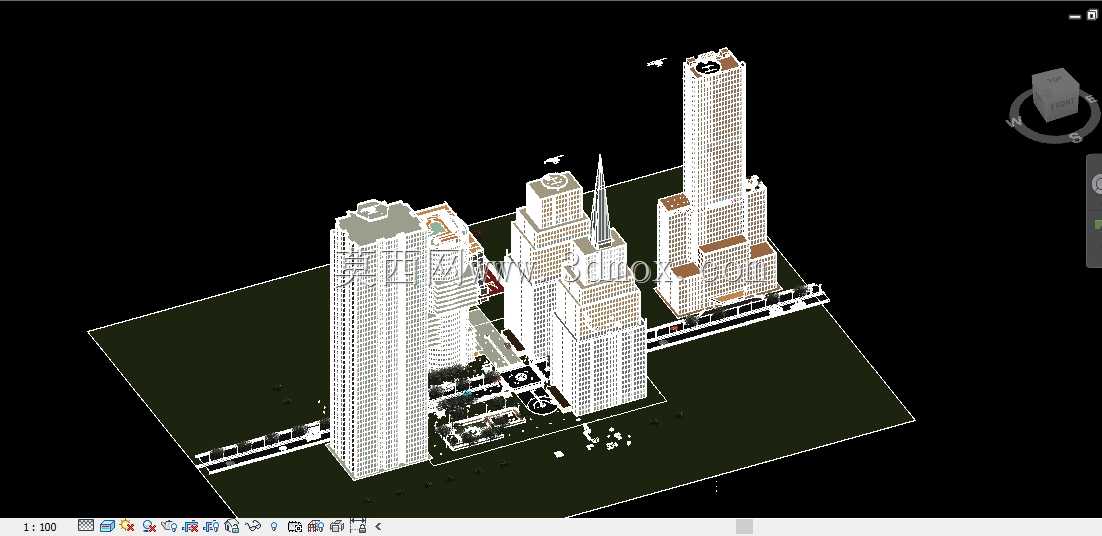

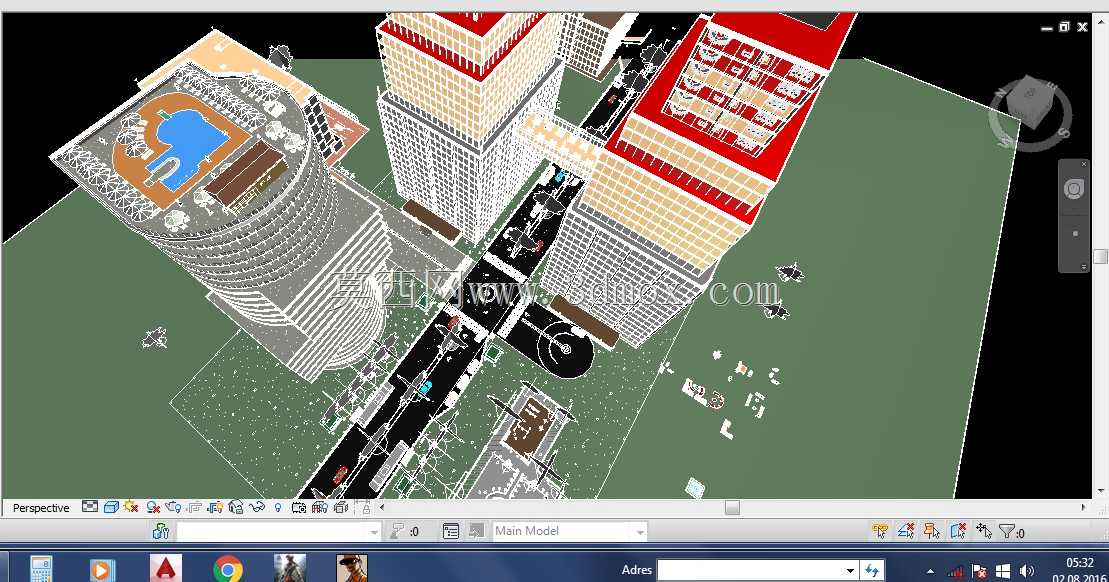

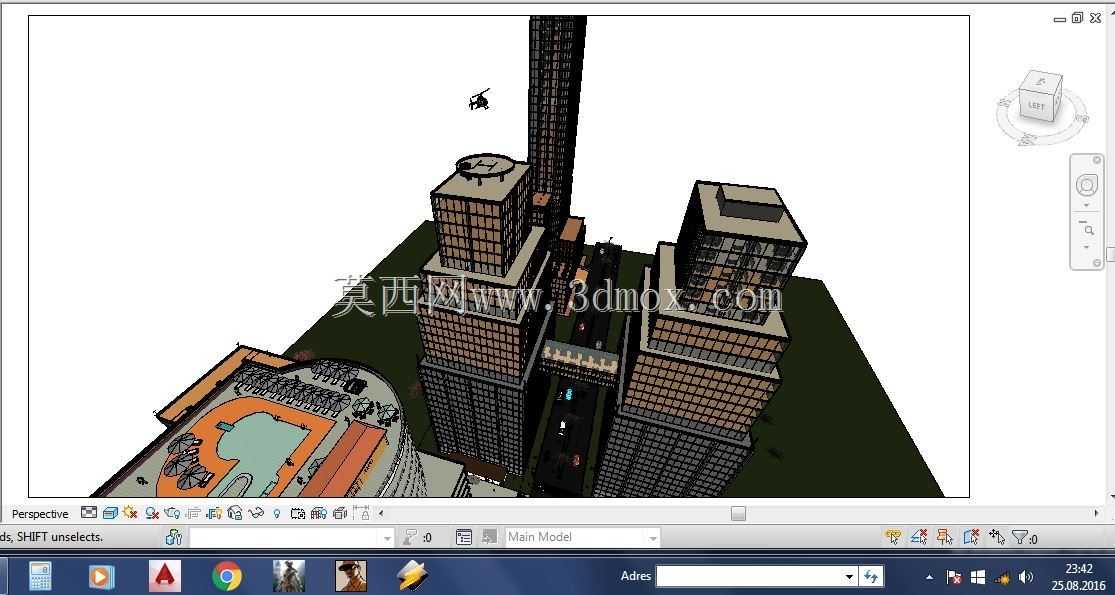

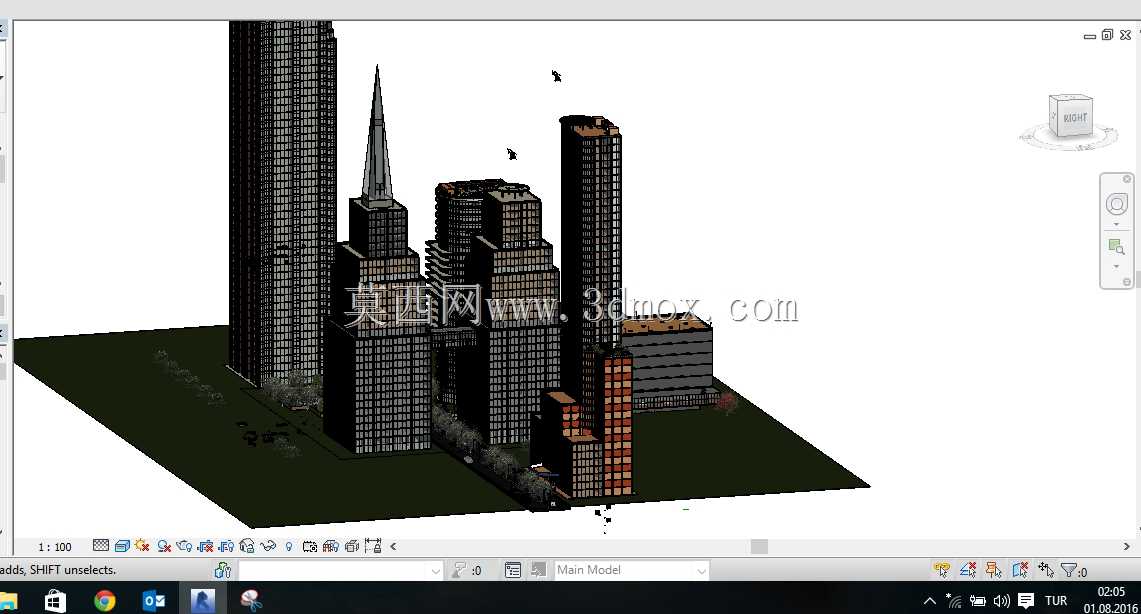

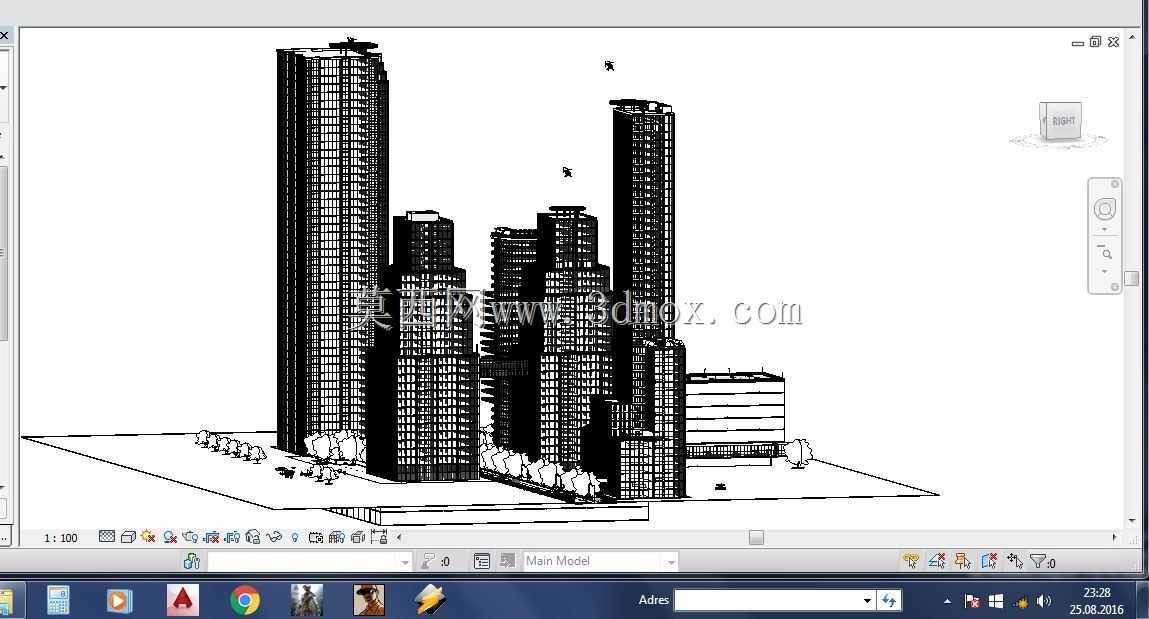

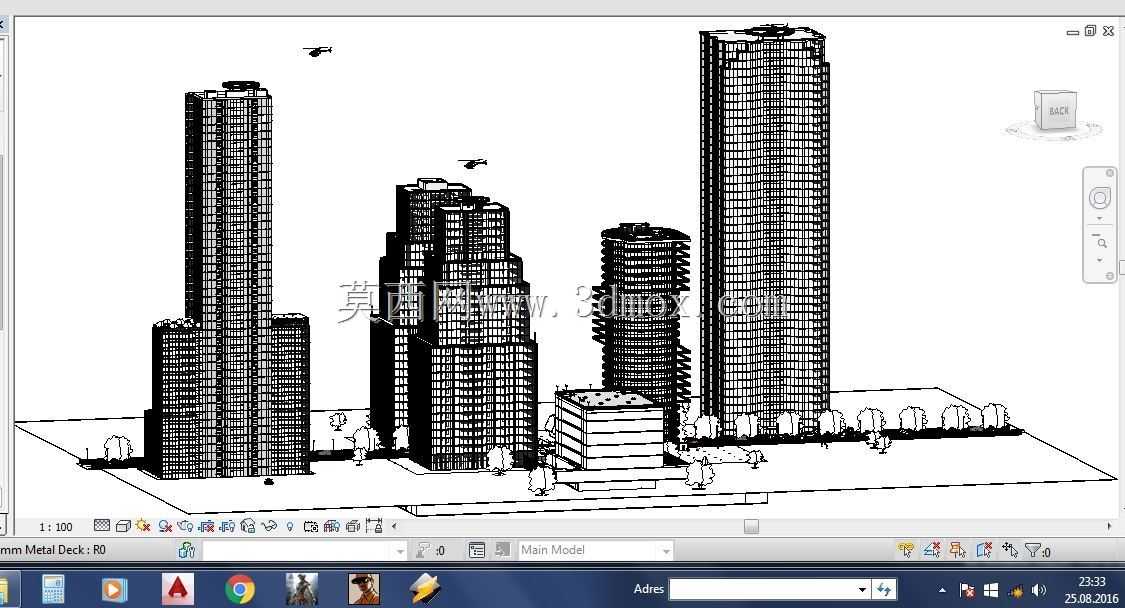

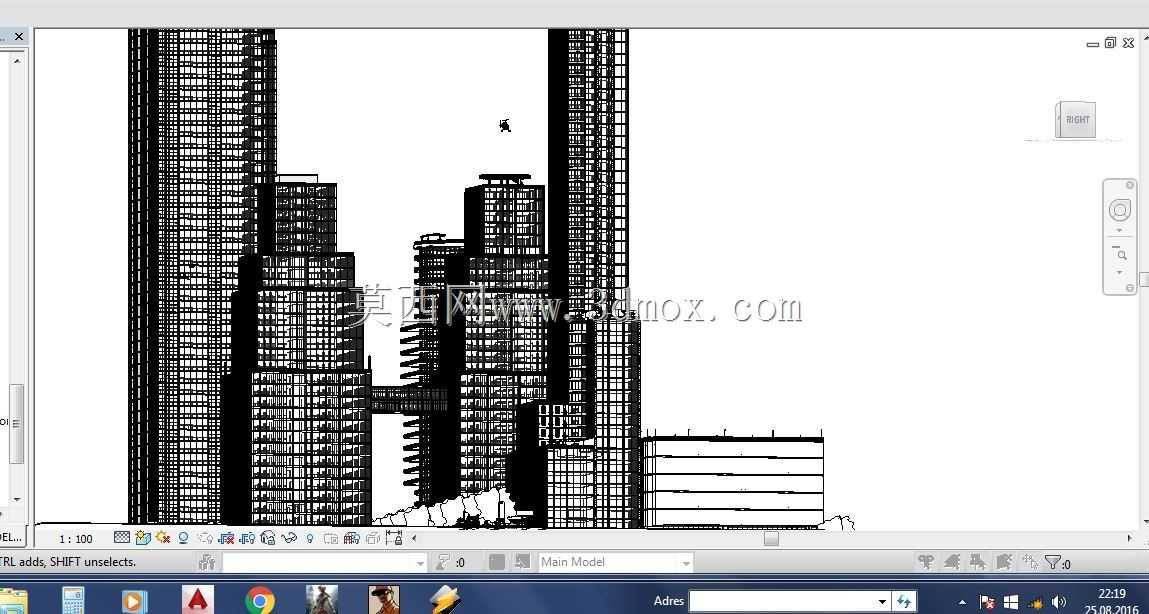

　　做机械结构设计久了，跨界碰建筑类三维建模的时候，最先要捋顺的是空间尺度的适配逻辑，这套城楼相关的城市街区线框模型，核心是把建筑群落的空间占位、街巷尺度、建筑体量关系用线框逻辑做了完整还原，没有做多余的曲面装饰，所有线条都对应实际建筑的结构边界，不管是做城市规划方案的空间推演，还是做建筑周边配套设施的布局校核，都能直接拿来做空间基准参考。从实际应用场景来说，这类线框结构模型最常用在城市片区改造的前期方案阶段，不用提前贴材质做渲染，就能快速核对不同建筑高度下的街巷采光遮挡关系，也能给后续的市政管线排布、步行通道预留、沿街设施安装提供明确的尺寸边界，毕竟线框模型把每一栋建筑的外轮廓、层高分隔、柱网排布都做了清晰的线层区分，

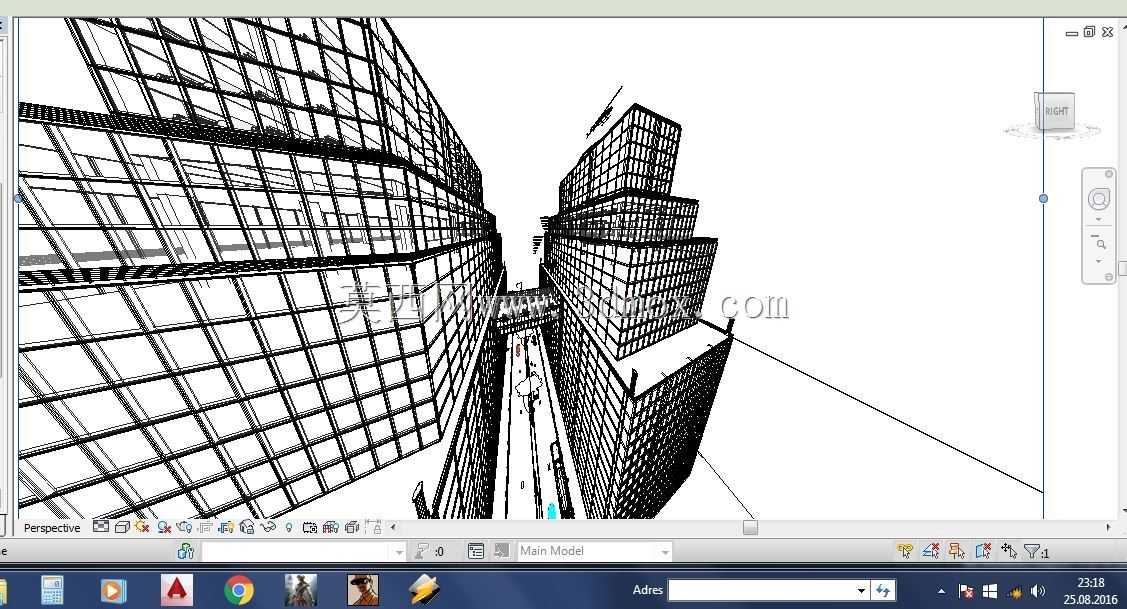

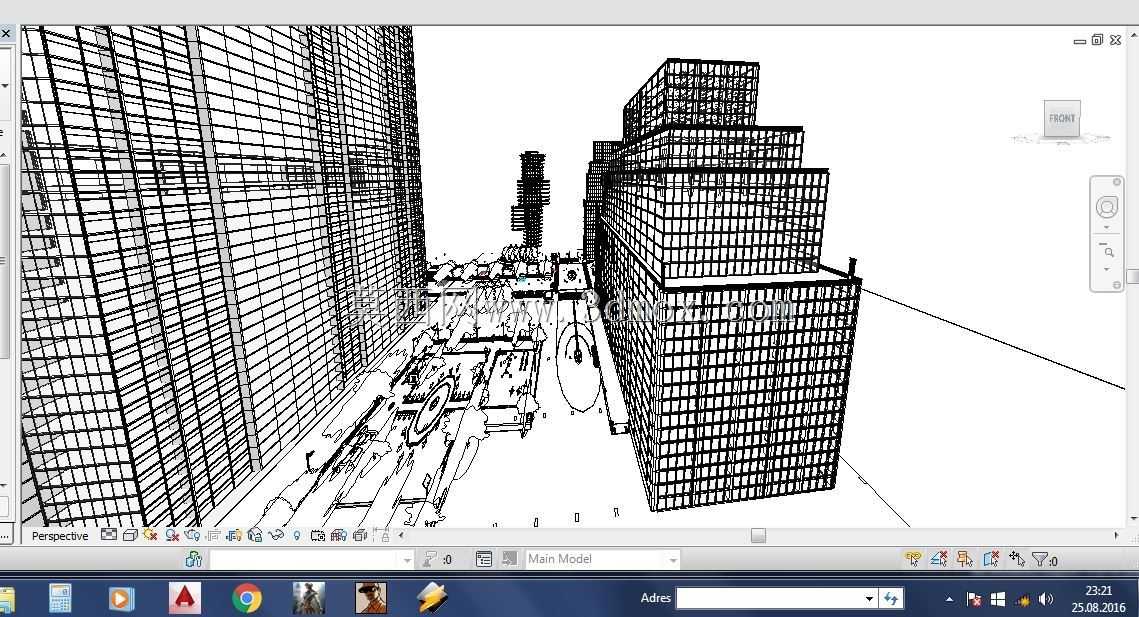

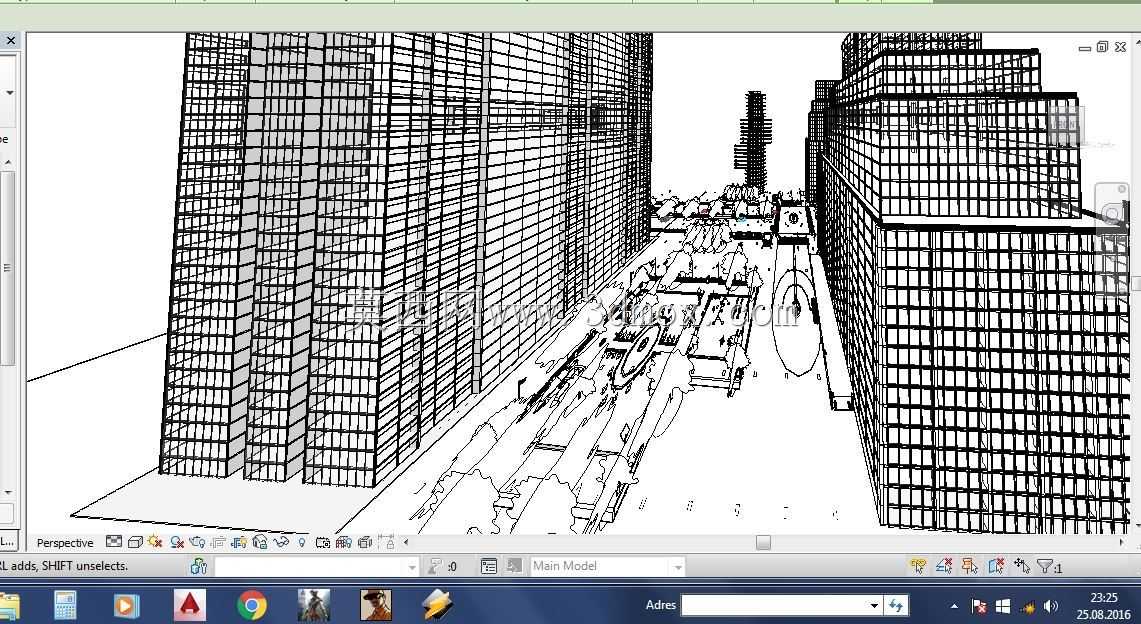

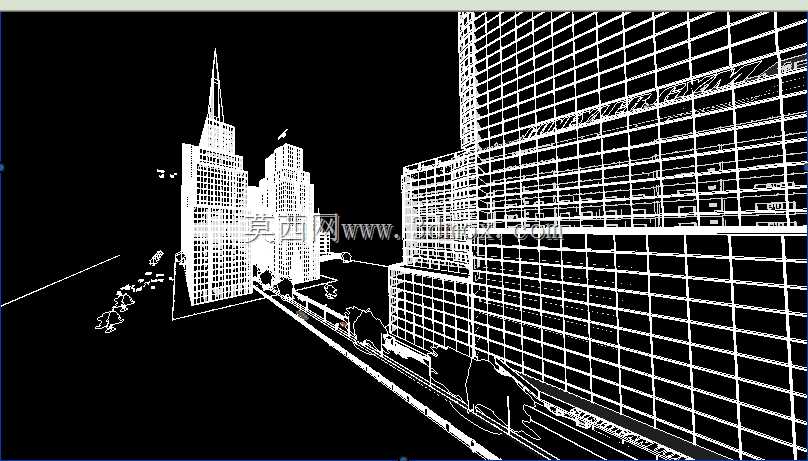

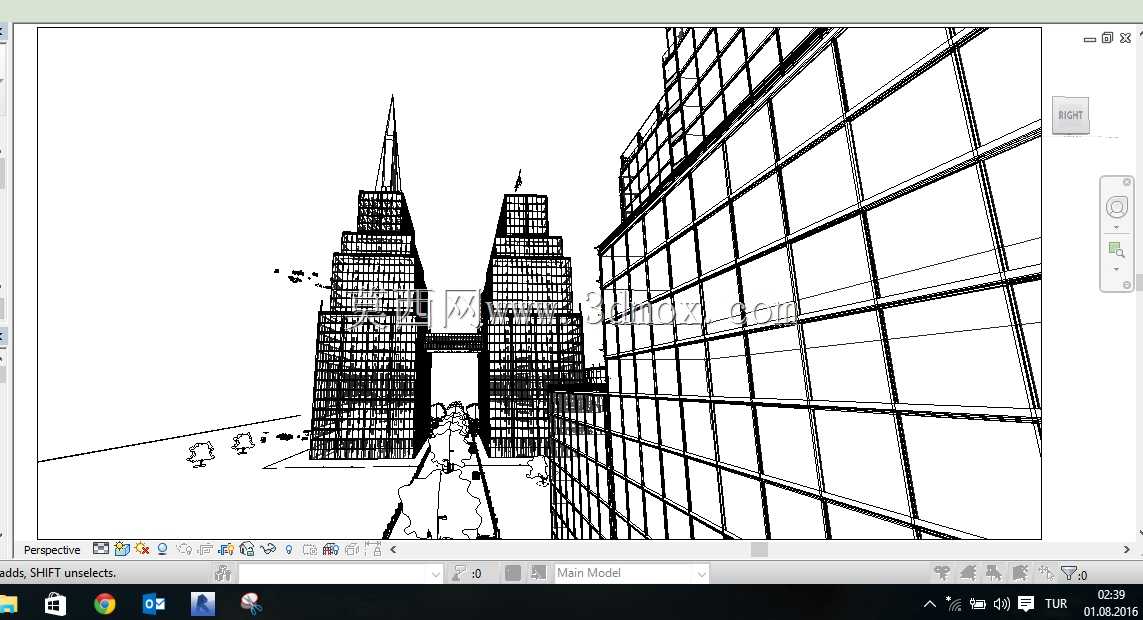

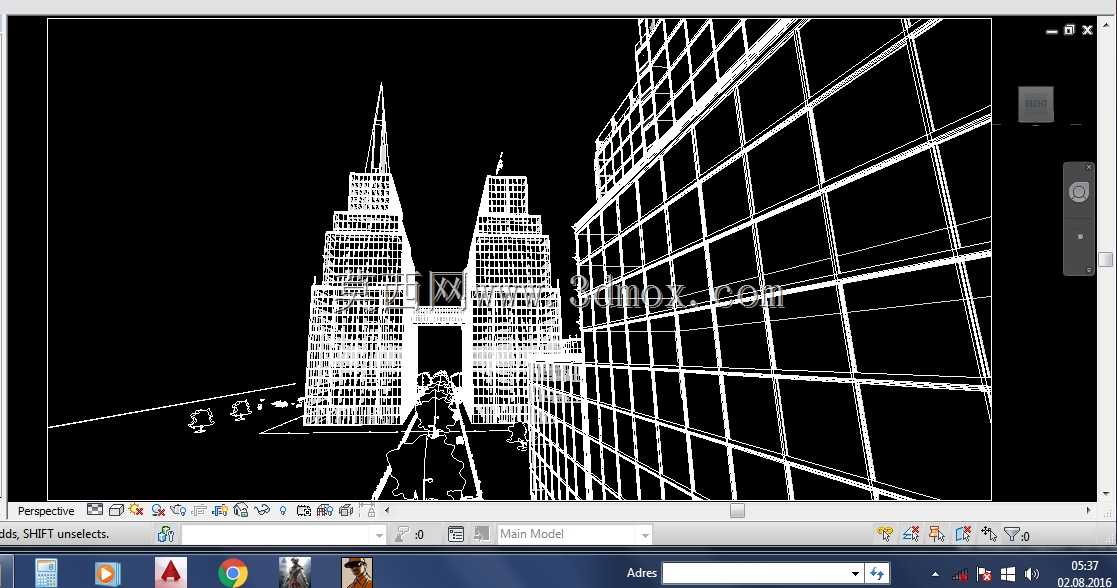

　　不会像实体渲染模型那样遮挡内部的空间判断。设计思路上没有照搬现成的古建城楼制式，而是把传统城楼的空间序列感融入到现代城市街区的排布里，两侧高层建筑的线框网格严格按照常规商用建筑的柱网间距做划分，横向线条对应楼板层高位置，纵向线条对应承重柱的排布轴线，中间的街巷通道预留了足够的通行与公共空间宽度，远处的塔楼建筑也做了逐层收分的线框处理，符合实际高层建筑的结构受力逻辑，不会出现违背建筑结构常识的造型。从外形尺寸与安装边界来看，整个模型的建筑群落排布遵循城市街区的常规尺度，沿街建筑的退界距离符合市政道路的预留要求，建筑之间的防火间距也在结构线的排布上做了对应预留，每一栋建筑的底部轮廓都和地面层的街巷边界做了精准对齐，

　　不会出现建筑压占道路红线的结构错误，中间的公共区域还预留了景观设施、步行导视系统的安装空间，后续如果要往模型里添加配套的机械设施、市政设备，都能直接以现有线框为基准做定位，不用重新核对空间尺度。做这类跨界的建筑三维结构，最容易出问题的是尺度感失衡，比如把建筑层高做的不符合常规民用建筑标准，或者把街巷宽度做的过窄无法满足通行要求，这套模型在搭建的时候就把每一层的线框间距按照常规3米左右的层高做了等距划分，柱网间距也按照商用建筑常见的8米跨度做排布，道路宽度按照城市支路的常规尺度预留，哪怕是后续要把线框模型转换成实体建筑模型，也不用重新调整整体的尺度比例，直接在现有线框基础上添加墙体、门窗、外立面结构就行。

　　另外线框模型的优势还在于对硬件负载要求低，哪怕是配置一般的设计电脑，也能流畅旋转缩放查看整个街区的空间关系，不会像高精度实体模型那样出现卡顿，适合在方案沟通阶段快速调整建筑位置、修改街区布局，所有结构线都做了分层处理，要单独调整某一栋建筑的高度、某一段街巷的宽度，只需要选中对应线层就能快速修改，不用拆解整个模型的组件。从结构设计的角度看，这套模型虽然是建筑类的三维结构，但逻辑和机械设计里的装配骨架是共通的，都是先搭好整体的空间骨架，确定各个部件的位置边界，再往里面填充细节结构，线框就相当于机械装配里的骨架草图，所有后续的细节设计都要依托这个骨架的尺寸基准来做，只要骨架的尺度、位置是准确的，后续添加的细节就不会出现空间干涉、尺度失衡的问题。实际用的时候，不管是做城市展厅的数字沙盘基底，还是做建筑周边的机电设备排布模拟，这套线框模型都能提供准确的空间参考，比如要在街区里布置通风设备、消防设施，就能直接根据线框标注的建筑高度、街巷宽度来确定设备的安装位置、覆盖范围，不用重新去测量建筑之间的距离，能省掉前期方案阶段大量的尺度核对工作。
