地埋式消防栓安装结构剖面设计

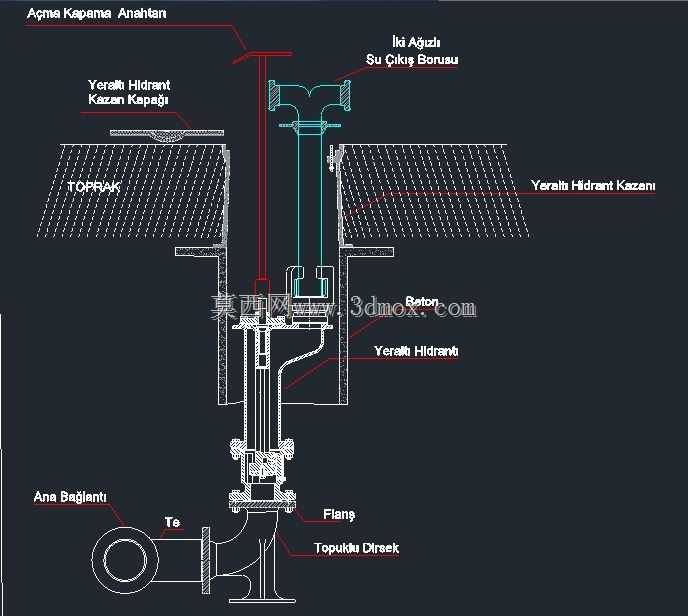

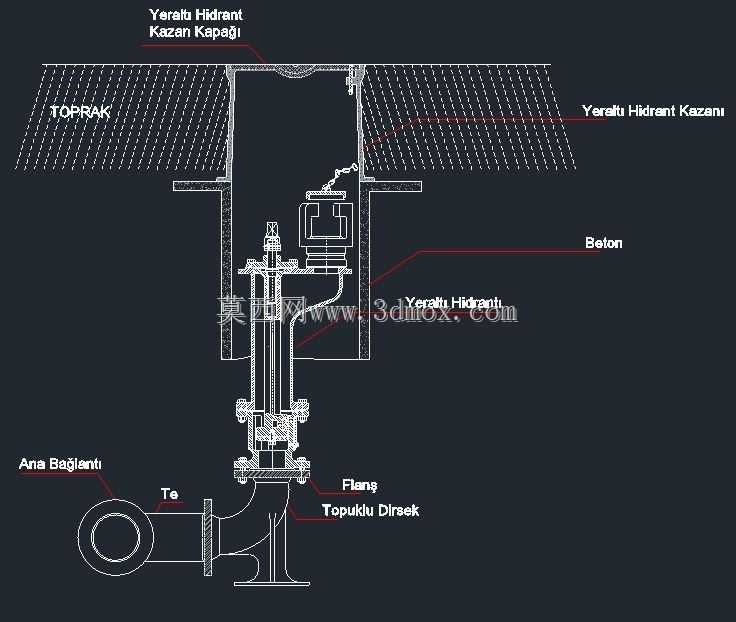

　　做市政消防配套设计快十年，经手的室外消防栓结构方案不下二十套，地埋式的结构处理最考验细节，毕竟整个主体藏在地下井室里，既要满足供水通径要求，还要兼顾日常启闭操作、防冻防淹、后期维护的多重需求，这套剖面结构把各个环节的配合关系都捋得很清楚。先从实际应用场景说，这类地下消防栓主要用在北方寒冷地区、城市核心区景观要求高的路段，还有厂区内部不允许地面突出构筑物的消防点位，地上式的栓体露在外面，冬天容易冻裂，也容易被车辆剐蹭，地埋式把整个阀体、立管都藏在地下井室内，地面只留井盖和操作口，既解决了低温冻胀的问题，也不会影响路面通行和景观效果。从结构功能来看，整个系统从底部进水接口开始，采用法兰连接的弯管底座直接对接市政供水管网，

　　进水端的法兰盘要和管网预留接口的压力等级匹配，一般市政消防供水压力在0.3-0.8MPa区间，法兰密封面要做突面处理，配套橡胶垫片和高强度螺栓，避免长期埋地出现渗漏。阀体部分采用直通式升降结构，阀杆采用铜合金材质，避免长期接触水和潮湿空气出现锈蚀卡涩，阀瓣密封面堆焊不锈钢，关闭的时候能实现零渗漏，不会因为井室积水出现倒灌污染管网的情况。往上的立管部分要根据当地冻土深度确定长度，必须保证阀瓣的启闭位置在冻土线以下，避免冬天低温把阀体内存冰冻住，导致火灾的时候没法正常开启。顶部的双出口接口藏在井室上部，接水的时候打开井盖就能快速接上消防水带，接口采用标准的消防内扣式接口，和通用的消防水带、水枪完全匹配，不用额外做转接头。

　　设计的时候要特别注意井室的尺寸边界，井室的净空尺寸要满足操作空间要求，人站在井边伸手就能操作阀杆启闭，接水带的时候不用下到井里，井壁和栓体各个突出部件的距离至少留150mm的安装间隙，方便后期更换密封件、检修阀杆的时候有操作空间。井室底部要做集水坑，万一井壁渗水或者雨水漏进来，能及时把积水排走，避免阀体长期泡在水里加速腐蚀。顶部的井盖要采用承重级的消防专用井盖，车行道路面下的井室要采用过车级井盖，能承受至少30吨的车辆荷载，避免被压坏。还有几个容易被忽略的设计细节，阀杆的顶部要做明显的启闭标识，操作的时候能直观看到阀门的开关状态，不用靠拧动的圈数判断；栓体和井壁之间不能有硬连接，避免路面沉降的时候把管道掰裂，

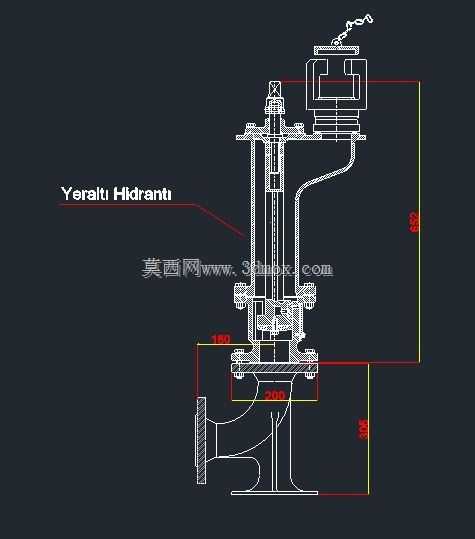

　　进水弯管和管网连接的位置要做柔性接口，抵消一部分沉降位移；所有外露的金属部件都要做防腐处理，埋地部分刷环氧煤沥青漆，井室内的部件刷防锈漆加面漆，延长整体使用寿命。从安装流程来说，先做井室的基础浇筑，把进水弯管提前定位固定，接好管网之后再安装阀体、立管和顶部出口组件，最后调整阀杆的垂直度，偏差不能超过1度，不然长期操作会导致阀杆磨损加剧，密封失效。安装完成之后要做强度试验和密封试验，1.5倍工作压力下保压半小时无渗漏，密封面在1.1倍工作压力下无渗漏才算合格，最后回填井室周围的时候要分层夯实，避免地面沉降。这套结构把各个部件的配合关系、安装位置都做了清晰的剖面展示，不管是做结构建模参考，还是现场安装的技术交底，都能直接对应到每个部件的位置和配合要求，不用再反复核对各个节点的尺寸关系。
