立式承压储液罐体工业结构设计

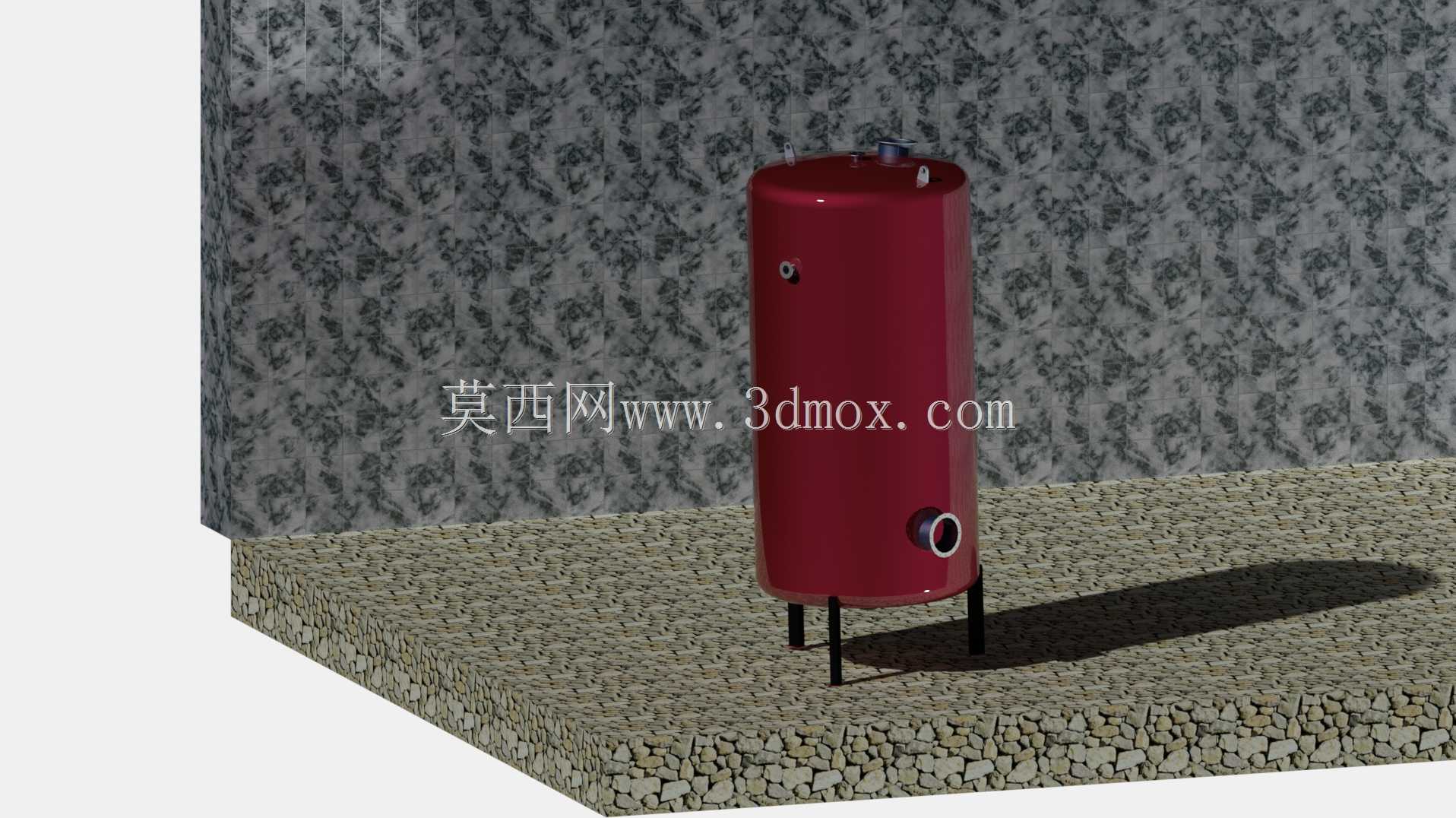

　　在中小型流体存储、暖通供热、小型工业供液系统的现场布局里，这类立式承压储液罐体的出镜率一直不低，很多现场做管路排布、设备选型的时候，最先要卡的就是这类罐体的安装边界与接口匹配度。从结构设计逻辑来看，这类立式罐体采用圆柱形筒体作为主体承压结构，是因为圆柱壳在内部液压作用下的应力分布最为均匀，相比方形储槽能在同等壁厚下承受更高的内部压力，同时减少应力集中带来的结构疲劳风险，适合长期带压存储流体介质。

　　罐体底部采用三根均布的支腿作为支撑结构，支腿与筒体底部采用焊接连接，设计时需要核算支腿的承重载荷，不仅要考虑罐体自身的金属重量，还要计入满液状态下介质的总重量，同时预留一定的抗风载、抗侧倾余量，尤其是安装在室外露天场地的罐体，支腿的地脚固定孔位需要匹配现场的预埋螺栓尺寸，避免现场安装时出现孔位错位的问题。从安装边界来看，这类立式罐体的占地面积远小于同容积的卧式储罐，适合场地空间局促的车间角落、设备夹层等位置布置，安装时只需要在支腿对应的地面位置做硬化处理，不需要像卧式储罐那样做通长的支撑鞍座基础，能节省不少现场基础施工的成本。

　　接口设计上，罐体顶部设置了小口径的排气与介质注入口，侧面中下部设置了大口径的介质输出接口，这个接口的高度设置是经过考量的——距离筒体底部保留一定距离，能避免罐底沉积的杂质直接进入输出管路，减少后续管路过滤器的堵塞概率；侧面上部预留的小口径接口可以作为液位计安装口、压力检测口或者备用回流口，方便现场根据实际工艺需求灵活配接管路。筒体顶部的封头采用标准椭圆形封头，这种封头的曲面过渡平滑，和筒体焊接后能有效降低焊缝位置的应力集中，相比平盖封头能承受更高的工作压力，同时减少顶部的积液死角。

　　从实际应用场景来看，这类罐体可以作为小型供暖系统的膨胀水箱、压缩空气系统的稳压储气罐、小型生产流程的中间储液罐、水处理系统的中间缓冲罐使用，不同应用场景下只需要调整内壁的防腐处理工艺、接口的密封形式以及壁厚参数，就能适配不同的介质存储需求，比如存储腐蚀性介质时可以在内壁衬塑或者做防腐涂层，存储高温介质时可以在筒体外部增加保温层结构，保温层的厚度需要根据介质温度与环境温度的差值计算，确保外表面温度不会过高造成人员烫伤或者热量损耗过大。

　　建模过程中，筒体的圆度、支腿的位置度、各个接口的同轴度都是需要重点控制的形位公差，尤其是侧面的大口径输出接口，其法兰端面需要保持水平，否则后续安装管路时会出现密封面错位，导致介质泄漏的问题。支腿的底部需要设置地脚板，地脚板上的长圆孔设计可以抵消一部分现场基础施工的尺寸误差，降低安装对位的难度。另外，罐体的外表面采用防腐涂装处理，涂装前需要对金属表面做除锈处理，确保涂层的附着力，避免长期使用过程中出现涂层脱落、筒体锈蚀的问题，延长设备的整体使用寿命。

　　在做现场布局设计时，还需要考虑罐体周围的操作空间，尤其是顶部接口的操作位置，需要预留足够的空间供检修人员操作阀门、更换仪表，罐体与周边墙体、其他设备的间距需要满足管路安装、日常巡检的空间要求，不能因为节省空间就把罐体挤在过于狭窄的位置，否则后续维护时会非常不便。这类罐体的容积设计通常是根据系统的介质循环量、缓冲时间要求来计算的，既不能选得过大造成成本浪费，也不能选得过小导致缓冲能力不足，无法稳定系统的压力与流量波动。
