可更换滤芯式个人呼吸防护面罩结构

　　这款可更换过滤组件的呼吸防护面罩，核心应用场景覆盖粉尘作业环境、低浓度有害气溶胶暴露场景、日常公共卫生防护场景，在机械加工打磨工位、矿山采掘作业面、化工试剂分装区域、公共交通密闭空间都能适配使用，区别于一次性平面防护面罩，它的核心设计逻辑是通过可替换的过滤元件实现主体结构的重复利用，降低长期使用的耗材成本，同时通过贴合人脸的密封结构提升防护有效率。

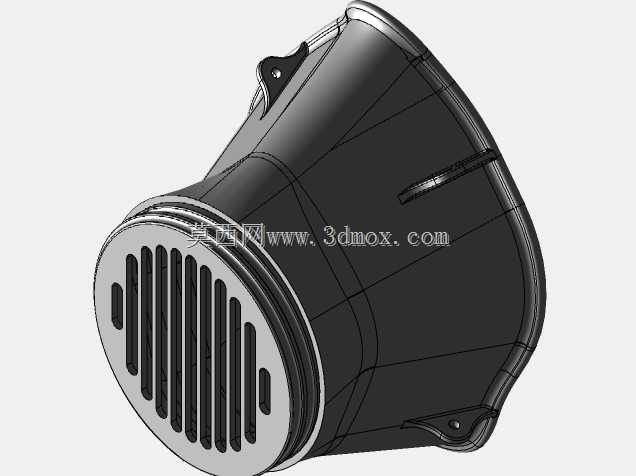

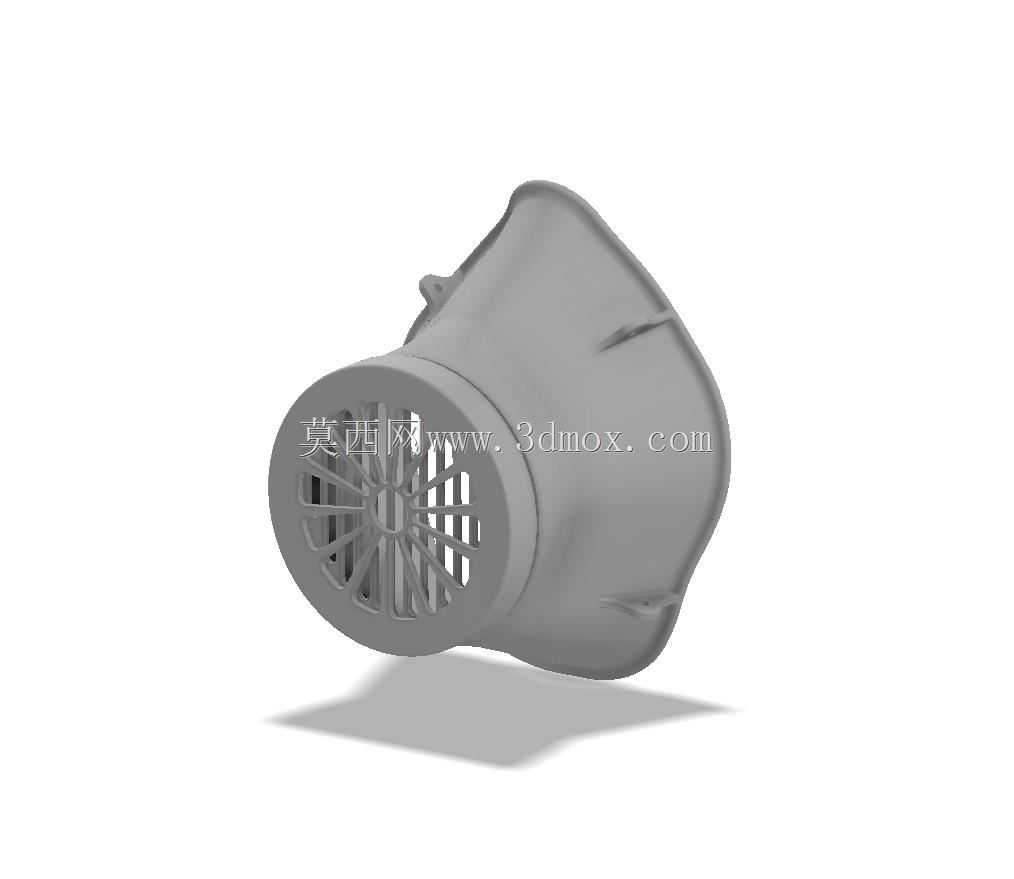

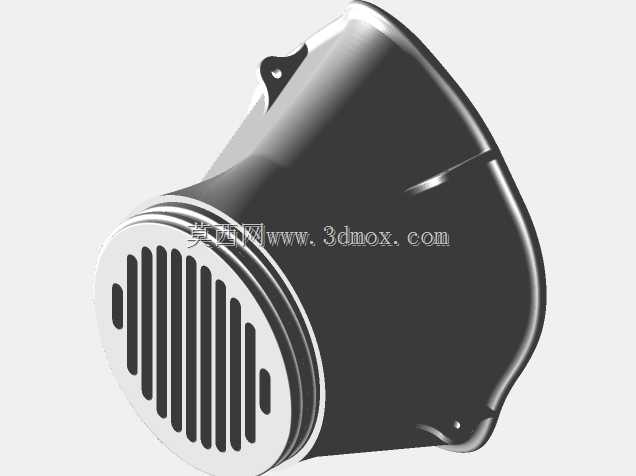

　　从结构设计思路来看，面罩主体采用贴合人体颌面的弧面造型，建模阶段参考了东亚成年人颌面的平均轮廓数据，边缘做了向内收的薄边结构，用来搭配柔性密封垫实现与面部的贴合，避免未经过滤的空气从贴合缝隙进入呼吸腔。主体上预留的三个固定凸耳，是用来穿接弹性头带的结构，凸耳的开孔方向做了斜向设计，当头带拉紧时，受力方向会将面罩向面部方向施压，保证密封压力均匀分布在颌面接触区域，不会出现局部压痕过重或者局部密封失效的问题。

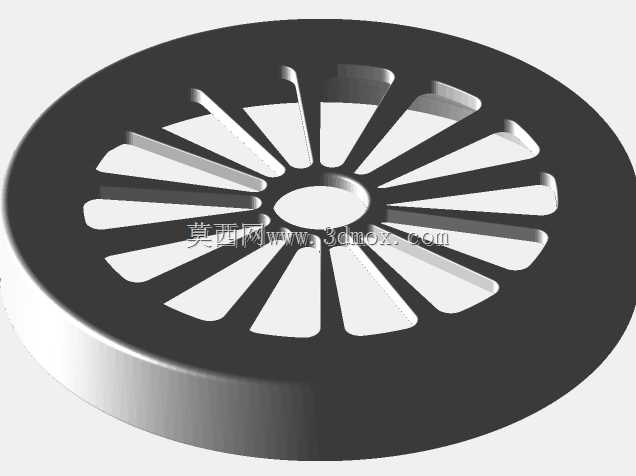

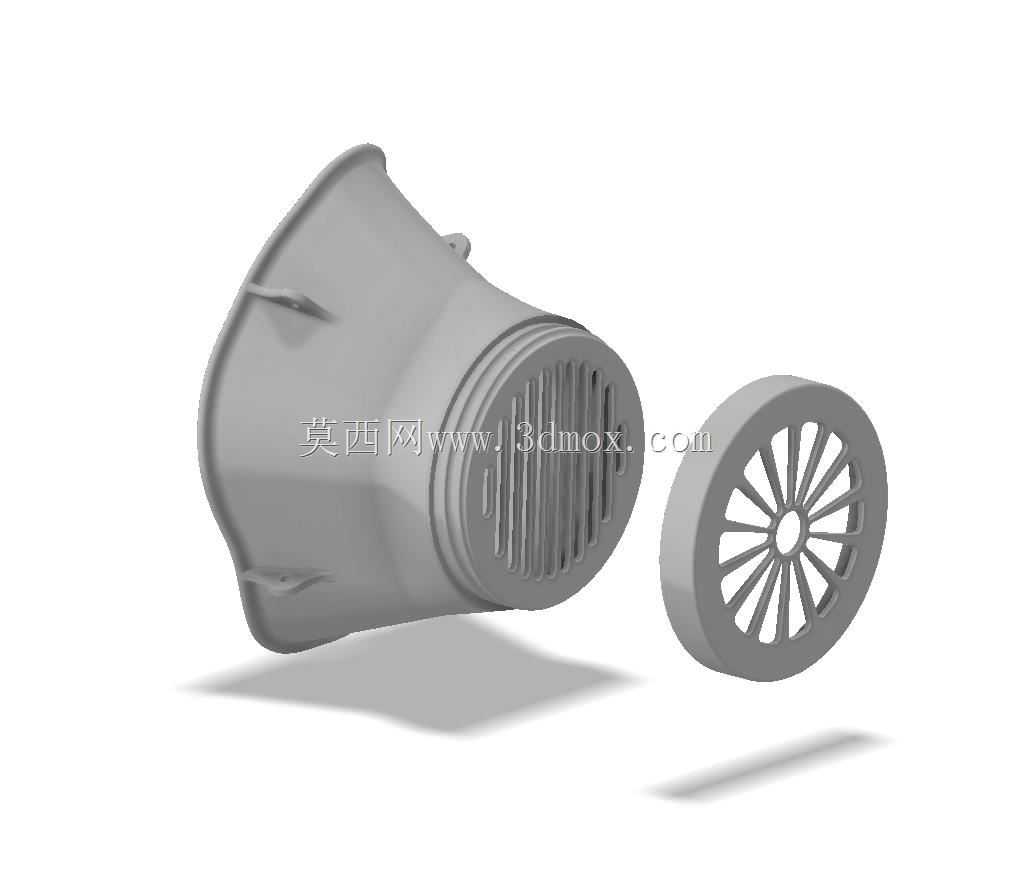

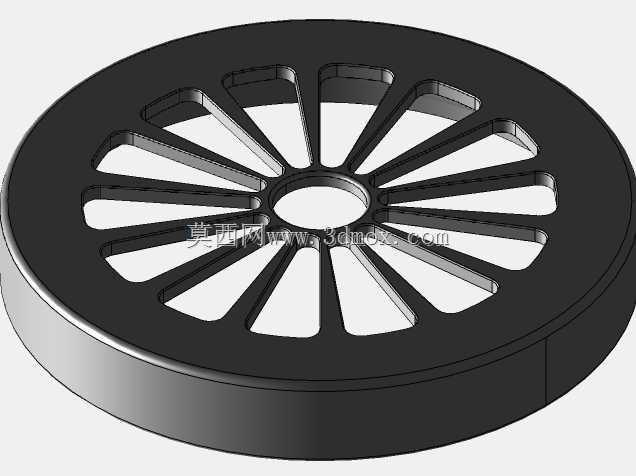

　　过滤组件采用旋接式安装结构，面罩主体前端的接口做了多圈环形止位筋，过滤端盖旋转到位后，止位筋会卡入端盖对应的卡槽内，不需要额外的紧固件就能实现密封连接，更换滤芯时只需要反向旋转端盖即可完成拆卸，操作时不需要借助额外工具，戴防护手套的状态下也能顺利完成操作。端盖上的辐条式格栅结构，做了等间距分布设计，每根辐条的厚度经过受力校核，既能够阻挡外部大颗粒异物直接冲击过滤材料，又不会过度增加呼吸阻力，格栅的镂空占比控制在65%以上，保证呼气吸气时的气流通畅，长时间佩戴不会出现明显的闷堵感。

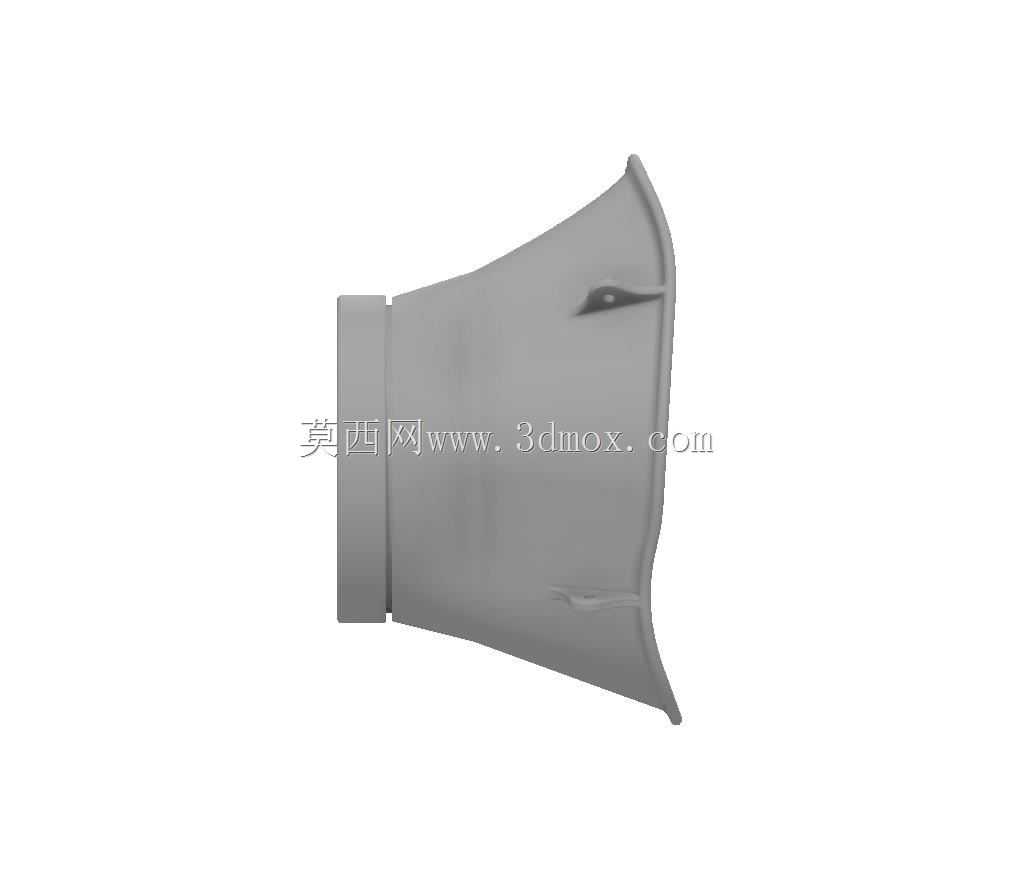

　　从安装边界尺寸来看，面罩主体的最大外轮廓宽度控制在130mm左右，纵向高度从鼻梁贴合位置到下颌承托位置约120mm，过滤组件安装完成后，整体向前的突出量约75mm，这个尺寸设计既保证了内部呼吸腔有足够的容积，避免说话时面罩内壁触碰嘴唇，又不会因为突出量过大影响使用者的视线，在佩戴安全帽、护目镜的状态下，不会出现装备干涉的问题。过滤端盖的外径与主体接口尺寸做了公差匹配，旋转配合的间隙控制在0.2mm以内，配合端面预留了密封垫圈的安装槽，槽深1.2mm，适配厚度1.5mm的发泡硅胶密封垫，装配后密封垫的压缩量控制在20%左右，既能保证密封性能，又不会让旋转操作的阻力过大。

　　结构细节上，面罩主体的壁厚做了差异化设计，与面部接触的边缘区域壁厚1.5mm，保证一定的柔性，能够适配不同脸型的微小轮廓差异；主体中部的结构区域壁厚2.5mm，提升整体结构强度，意外跌落或者受到外力挤压时不会出现开裂变形；头带固定凸耳的位置做了局部加厚，并且增加了过渡圆角，避免头带长期拉扯出现应力断裂。过滤端盖的辐条与外圈连接位置都做了R1的圆角过渡，减少注塑生产时的应力集中问题，同时也避免尖锐棱角划伤使用者。

　　在实际使用过程中，这种结构的面罩可以根据不同的防护需求更换不同过滤等级的滤芯，应对粉尘环境时可以搭配KN95级别的过滤棉，应对有机蒸气环境时可以搭配载活性炭的过滤层，不需要更换面罩主体，只需要更换对应的过滤元件就能实现不同场景的防护适配。呼吸腔的内部空间做了导流设计，呼气时的气流会顺着面罩内壁向下方流动，减少呼出的水汽在过滤材料上凝结，延长滤芯的有效使用时间，同时也避免水汽在面罩内壁凝结后顺着脸颊流下影响使用体验。

　　建模过程中所有的配合面都做了拔模角度处理，主体结构的外表面拔模角度1.5度，内部安装结构的拔模角度1度，满足注塑生产的工艺要求，不需要后续额外的机加工就能直接开模生产。所有的棱边都做了倒钝处理，没有尖锐的边角，日常佩戴接触皮肤时不会产生不适感。头带的穿接孔做了圆滑过渡，不会因为长期摩擦割断弹性头带，提升整体结构的使用寿命。
