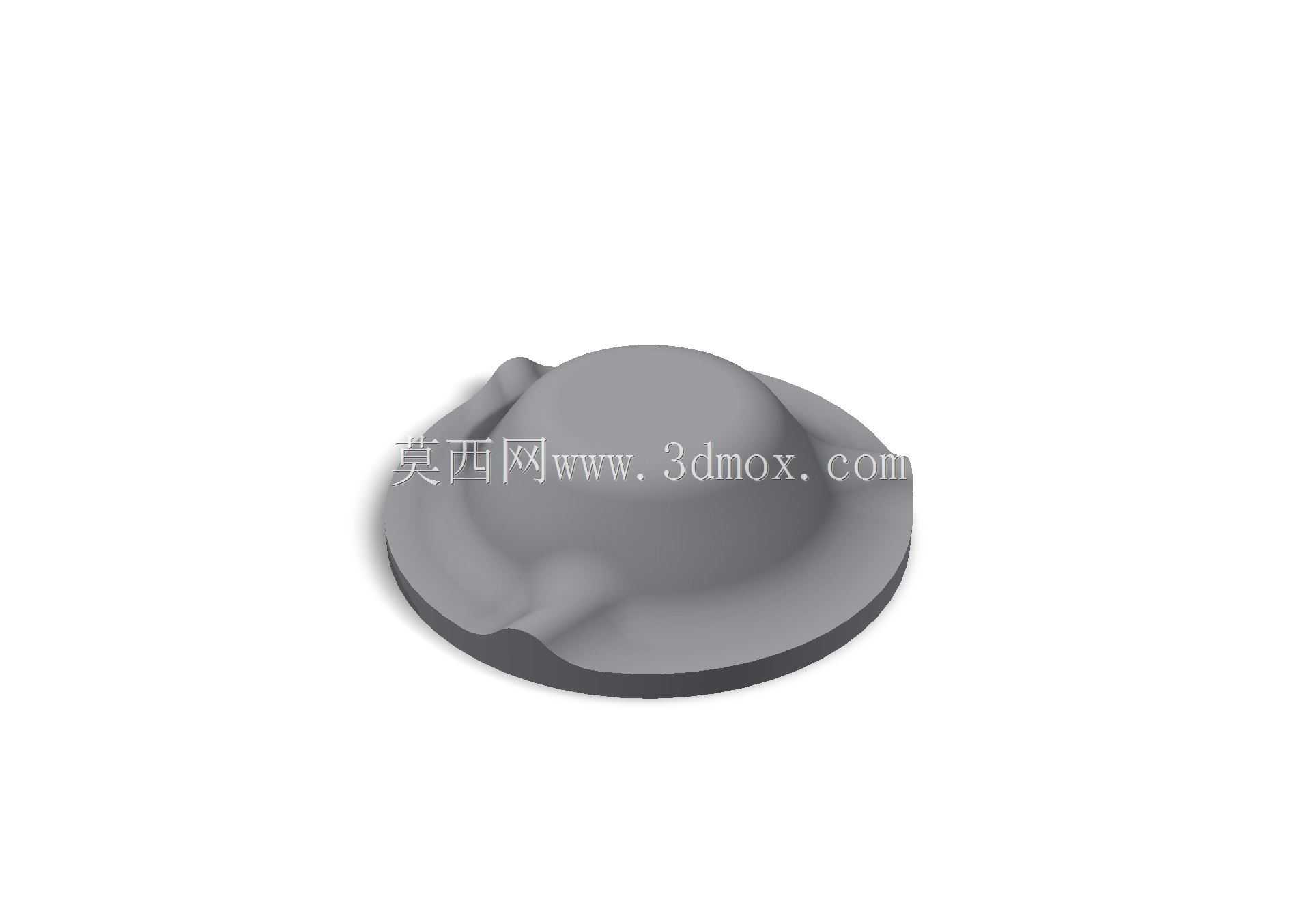

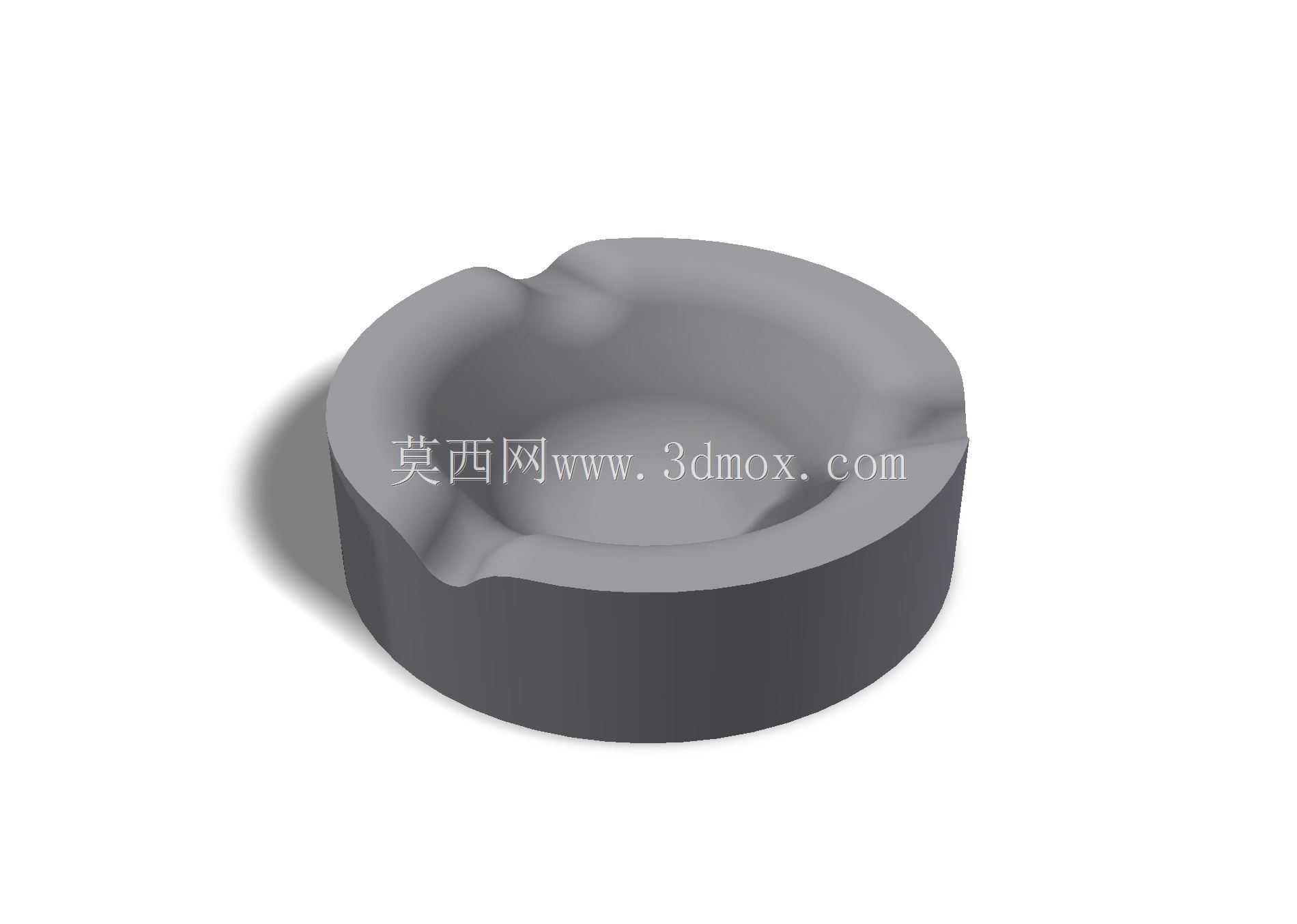

铝箔一次性烟灰缸成型模具结构设计

　　在民用快消品配套加工领域，一次性铝箔烟灰缸的生产多依托连续冲压模具完成，这类产品主要投放于餐饮门店、临时活动会场、公共交通等候区等场景，替代传统玻璃、陶瓷烟灰缸，使用后可直接回收处理，无需反复清洁，能大幅降低公共区域的运维人力成本。本次设计的模具针对0.05-0.1mm厚度的食品级铝箔卷材加工，整套成型工序包含卷材预压定位、浅拉伸成型、边缘卷边、落料四个核心工位，单冲次节拍可控制在0.8秒以内，适配常规16吨开式可倾压力机安装，无需额外定制专用设备，适配多数中小五金加工厂的现有设备条件。

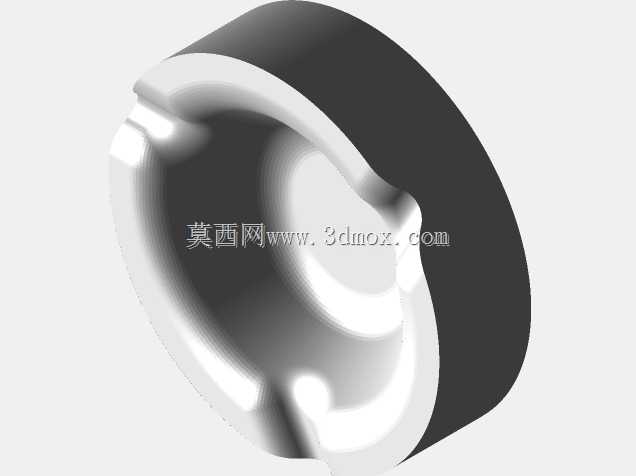

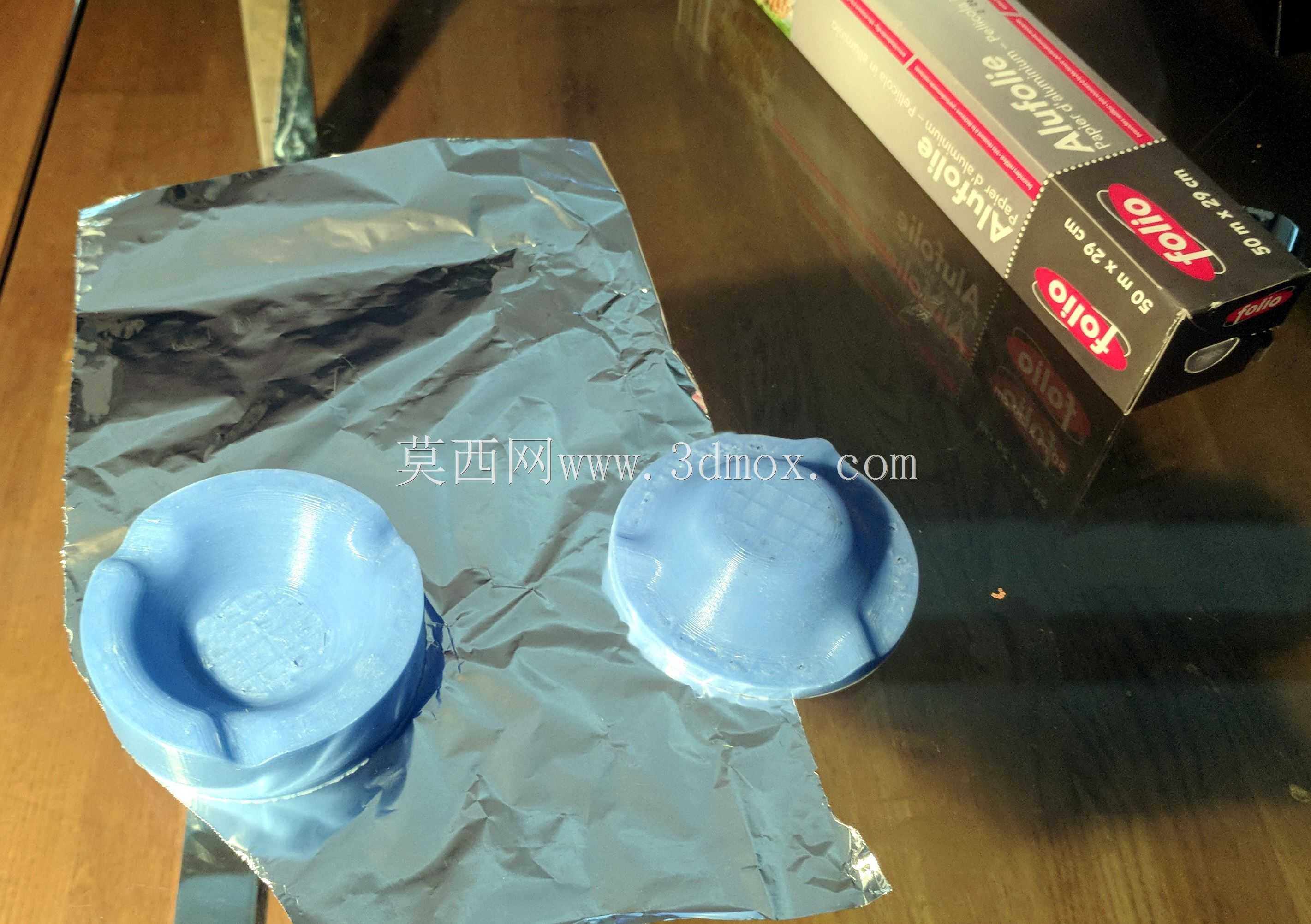

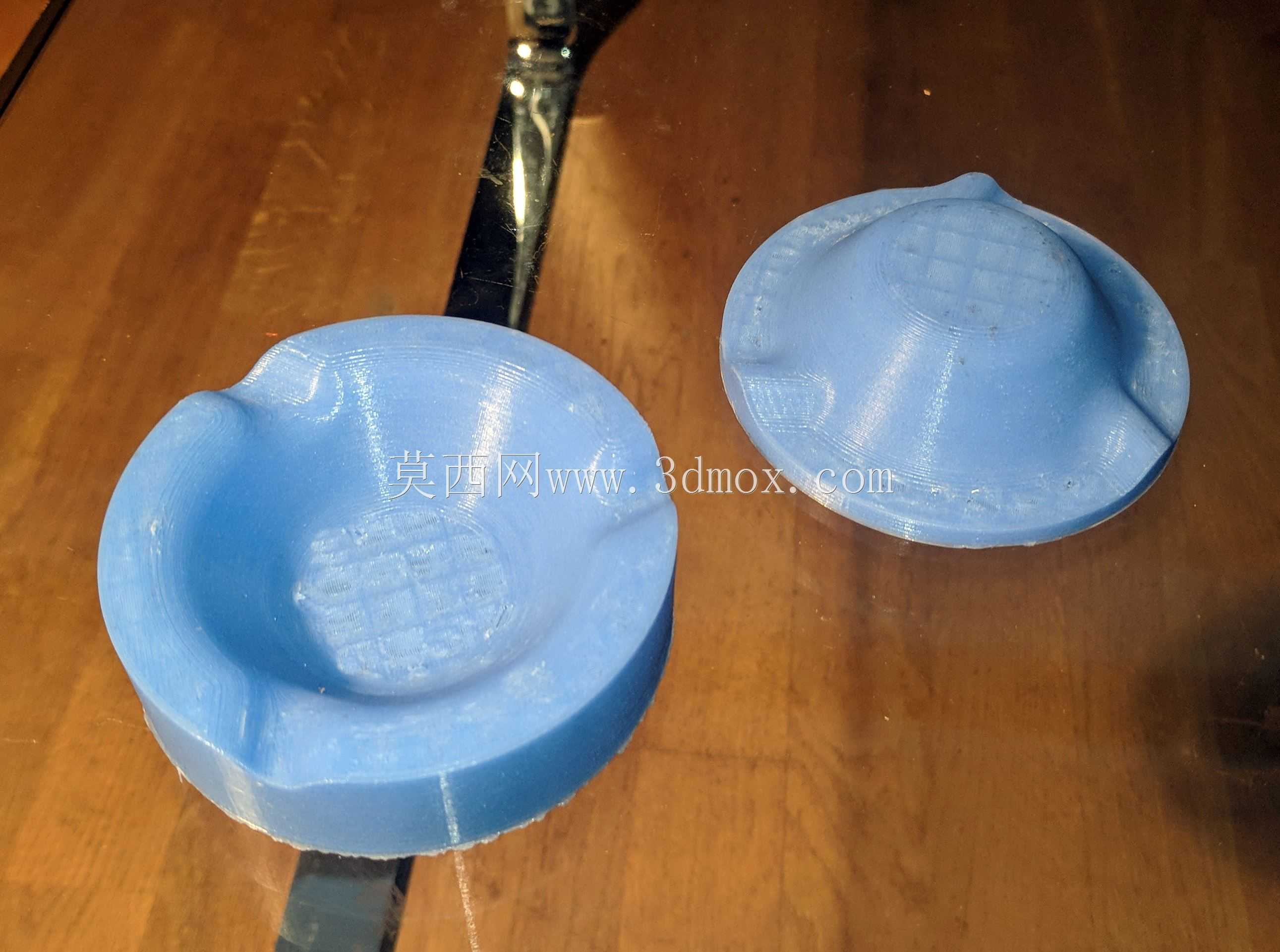

　　从产品功能维度看，铝箔烟灰缸需要满足三个核心使用要求：首先是容纳烟蒂与烟灰时的结构刚性，避免轻微触碰就出现侧壁塌陷漏灰的问题；其次是边缘的圆滑处理，防止薄铝箔的锐边划伤使用者；第三是成型后产品的堆叠适配性，批量生产后可直接嵌套堆叠，减少仓储与运输环节的空间占用。针对这些需求，模具的拉伸工位采用了渐变式圆角设计，凸模根部圆角设置为R2.5，凹模口部圆角设置为R3，避免铝箔在拉伸过程中出现局部应力集中导致的开裂，同时拉伸深度控制在18mm，成型后侧壁带有1.5度的脱模斜度，既保证堆叠时的嵌套顺畅，也能让成型后的产品侧壁具备足够的抗变形能力，日常使用中承受普通按压不会出现凹陷变形。

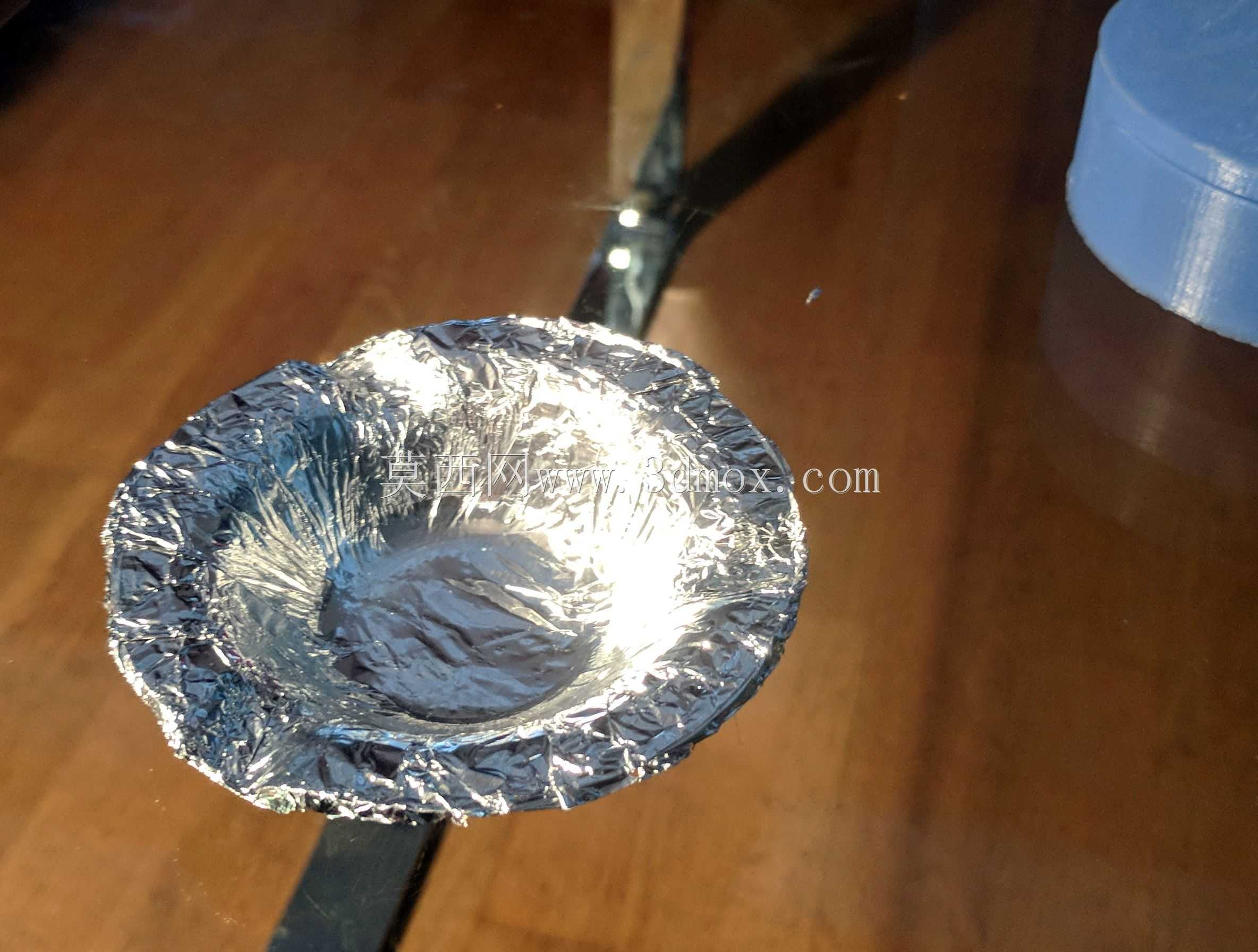

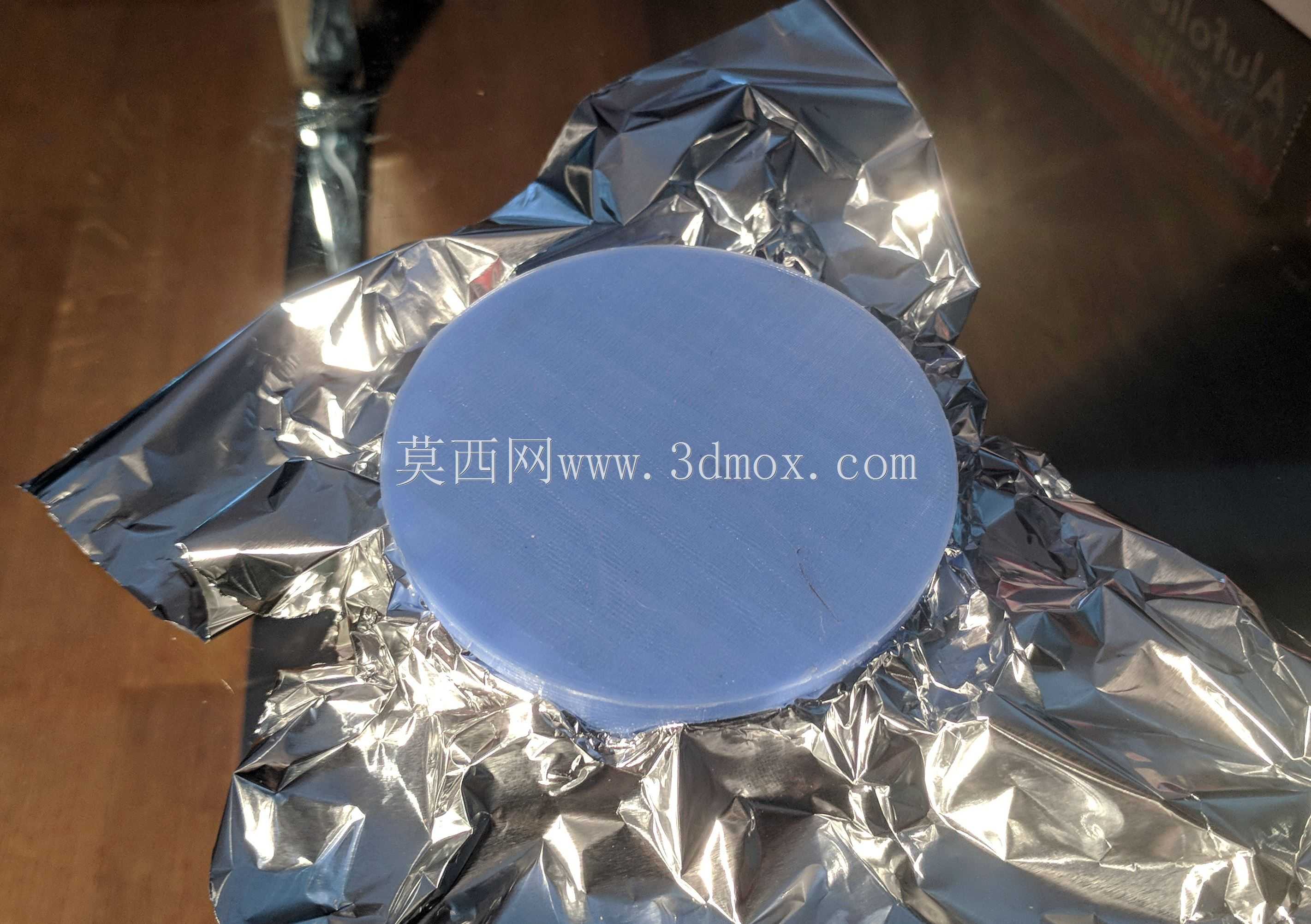

　　模具的定位结构采用侧刃粗定位搭配导正销精定位的组合方案，铝箔卷材送进时，侧刃先冲切出等距定位缺口，后续每个工位的导正销插入缺口完成精准定位，送进步距误差可控制在0.02mm以内，避免拉伸工位出现偏料导致的产品壁厚不均问题。卷边工位采用浮动式凹模结构，当拉伸完成的半成品被推送至卷边工位时，浮动凹模在弹簧力作用下先压紧产品底部，随后卷边凸模下行，将产品上口多余的铝箔边料向内翻卷成直径2mm的圆弧卷边，完全消除锐边风险，同时卷边结构也进一步强化了产品上口的结构强度，减少拿取过程中的上口变形概率。

　　安装边界方面，整套模具的闭合高度设计为180mm，模架采用中间导柱标准模架，导柱导套配合间隙控制在0.01mm以内，保证上下模的合模精度，模座上的安装槽尺寸适配常规压力机的T型槽间距，安装时无需额外加工转接板，直接通过压板即可完成固定。模具的卸料结构采用弹性卸料板，卸料力由矩形弹簧提供，弹簧预压量设置为5mm，既能保证铝箔在拉伸过程中被平稳压紧，防止起皱，也能在成型后顺利将产品从凸模上脱下，避免产品粘在凸模上影响后续送料。

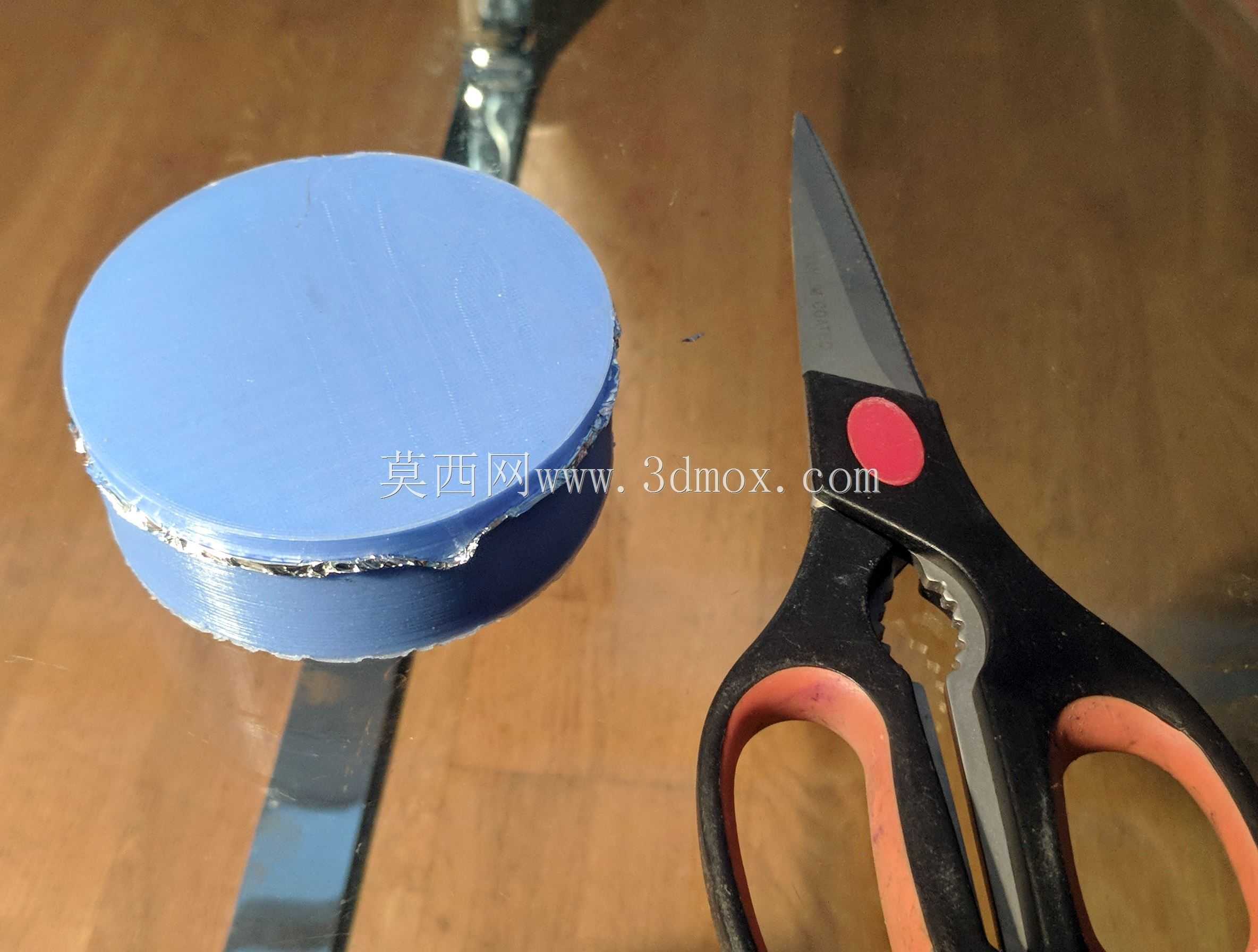

　　考虑到铝箔材质偏软，模具的所有与料带接触的工作零件表面都做了镜面抛光处理，表面粗糙度达到Ra0.8以下，减少铝箔成型过程中的摩擦阻力，避免产品表面出现划痕，同时在拉伸工位设计了微量油气润滑通道，成型过程中可在凸模表面均匀喷涂薄层冲压油，进一步降低拉伸阻力，减少铝箔开裂的不良率。落料工位的凸凹模间隙设置为0.008mm，刚好适配铝箔的厚度，保证落料后的产品边缘整齐，无多余毛刺。整套模具的易损件都设计为快换结构，比如拉伸凸模、卷边镶块都采用螺钉固定在模座上，出现磨损时无需拆卸整套模具，直接更换对应镶块即可，大幅减少设备停机维护的时间。在实际生产验证中，这套模具连续生产10万冲次后，核心工作零件的磨损量仍在允许范围内，产品良率可稳定保持在98%以上，完全满足批量生产的工艺要求。
