带滑板功能的拉杆旅行箱结构设计

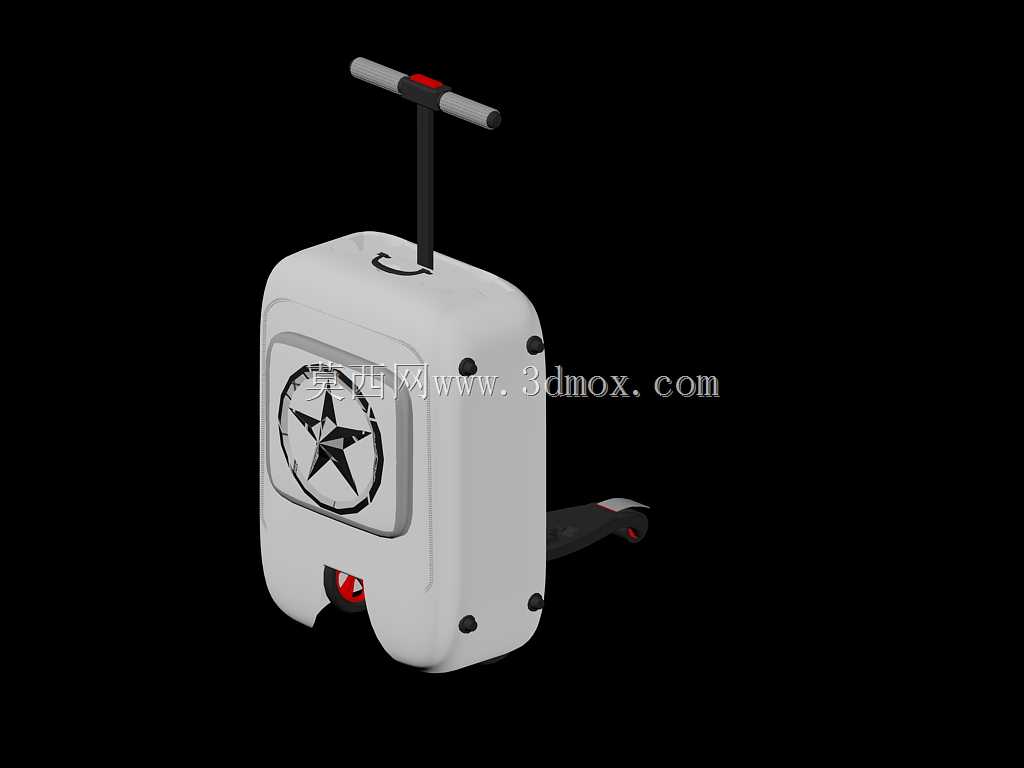

　　这款带集成滑行功能的拉杆旅行箱，在常规短途出行载具的基础上做了结构融合设计，核心解决短距离通勤场景下，携带行李步行耗时费力的痛点，适配高铁站、机场航站楼、大型园区通勤这类需要长距离步行、同时携带随身行李的使用场景。从结构布局来看，箱体主体采用硬质抗冲击壳体设计，壳体边角做了圆弧过渡加厚处理，四个边角位置设置了凸起的防撞垫脚，既可以在箱体平放时提供稳定支撑，避免壳体直接接触地面产生磨损，也能在受到侧向碰撞时分散冲击力，保护箱体内部装载的物品。箱体顶部设置了隐藏式提手，提手做了内凹嵌入式设计，不使用时与箱体顶面保持齐平，不会额外增加箱体的外凸尺寸，避免搬运或者堆叠时出现卡滞。箱体后侧集成了可伸缩的拉杆结构，

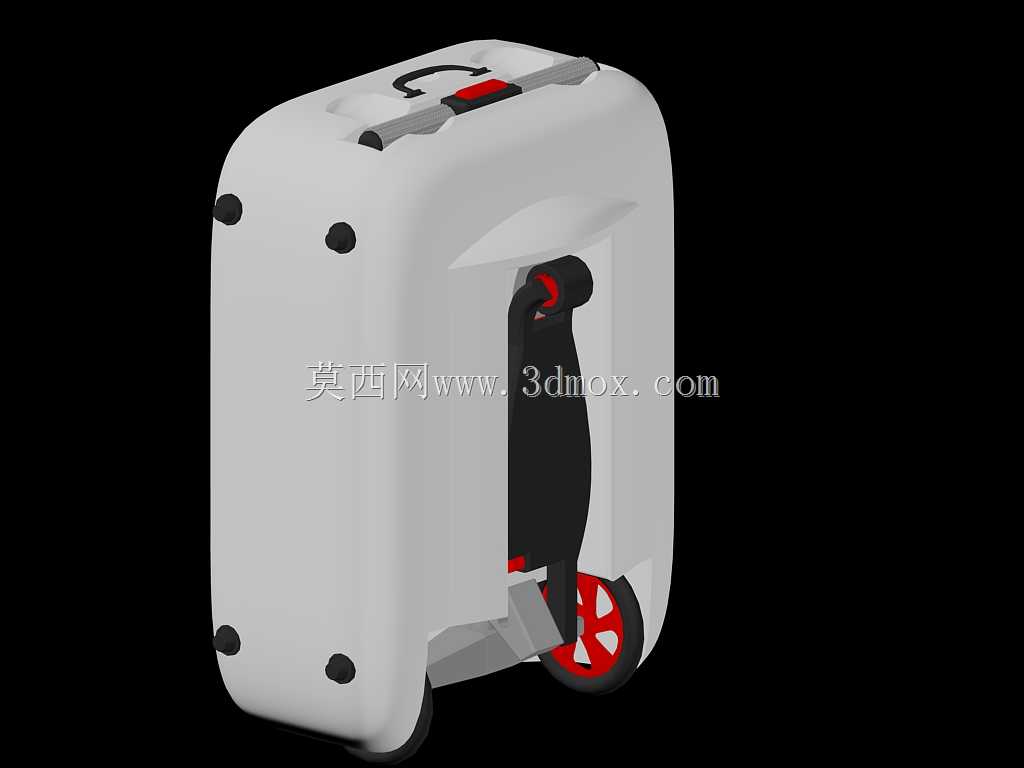

　　拉杆握持部位做了贴合手掌弧度的造型处理，表面设置防滑纹理，拉动时可以更好地传递施力方向，拉杆的伸缩档位做了多段卡位设计，可以适配不同身高使用者的握持高度需求，避免拉杆长度固定导致的弯腰施力问题。和常规拉杆箱不同的是，这款产品在箱体底部集成了滑板滑行结构，大尺寸的滑行滚轮设置在箱体后侧下方，滚轮采用轮毂加外圈橡胶的结构，橡胶外圈可以在硬质铺装路面上提供足够的抓地力，同时过滤路面细小颠簸带来的震动，红色轮毂做了辐条式减重设计，在保证结构强度的前提下降低滚轮自身的转动惯量，滑行时更加顺畅。箱体底部前侧设置了可收放的支撑结构，不使用滑行功能时，支撑结构收纳入箱体底部的凹槽内，此时箱体可以像普通拉杆箱一样倾斜拉动，两个小尺寸辅助轮接触地面，

　　配合后侧的大滚轮实现常规拖行；当需要使用滑行功能时，翻出前侧支撑结构，使用者可以单脚站在箱体底部的支撑踏板上，握持拉杆控制方向，借助滚轮实现短距离滑行，大幅提升短距离移动的效率。从安装边界来看，整个箱体的外轮廓尺寸控制在常规随身登机箱的尺寸范围内，所有外凸的功能结构在收纳状态下都不会超出箱体的最大外轮廓，满足公共交通随身行李的尺寸要求，不会因为额外增加滑行功能导致箱体超宽超长，影响正常的行李存放与携带。壳体内部做了分层储物空间设计，靠近拉杆的一侧设置了硬质隔层，用来隔离拉杆的内藏结构与储物空间，避免拉杆的金属构件刮蹭内部存放的物品，隔层上还设置了小型网袋，可以存放证件、充电线这类小型随身物品，主储物空间做了大容量的无隔断设计，

　　可以容纳短途出行所需的衣物、电子设备等物品，箱体开合采用周边拉链结构，拉链做了防水处理，可以应对小雨天气下的使用场景，避免雨水渗入箱体内部打湿物品。在结构强度设计上，滚轮的安装位置做了局部加厚的加强筋结构，因为滑行时滚轮位置需要承受使用者加上行李的全部重量，安装位的壳体内部设置了放射状的加强筋，将滚轮受到的载荷分散到整个箱体后侧的壳体上，避免应力集中导致壳体开裂；拉杆的安装座同样做了嵌件预埋设计，金属拉杆的固定座直接嵌入壳体的注塑结构内部，相比普通螺丝固定的结构，能承受更大的侧向拉力，在滑行转向时不会出现拉杆松动脱落的问题。踏板的收放结构采用弹簧卡位设计，翻出踏板时卡位结构自动锁止，保证滑行时踏板不会意外收回，收纳时按下卡位按键即可将踏板推回凹槽内，操作不需要额外的工具，单脚即可完成收放动作。箱体表面做了哑光磨砂处理，既可以避免使用过程中产生的划痕过于明显，也能提升握持时的摩擦力，搬运时不容易打滑。顶部提手的内部设置了金属加强片，提手与箱体的连接位置做了圆角过渡，避免提手承重时出现应力集中断裂的问题。
