弯柄套筒扭力扳手结构仿真分析模型

　　该模型针对装配作业中常用的弯柄套筒扭力扳手开展有限元仿真建模，完整还原了扳手从驱动端到套筒接头的全结构几何特征，可直接用于结构力学性能验证、优化迭代阶段的方案校核。在整车总装线、重型机械设备检修、五金装配工位等场景中，这类弯柄扭力扳手主要用于狭窄操作空间内的螺栓螺母紧固作业，相比直柄扳手，弯段结构可避让周边突出的零部件干涉，让操作人员在视线受限、操作空间局促的工位上也能顺利施加额定扭矩，避免因工具干涉导致的螺栓预紧力不足、装配返工等问题。从结构功能划分来看，模型完整覆盖了三个核心功能段：下端的套筒配合端采用内六角嵌套结构，可与标准规格的外六角螺栓头或套筒批头实现周向限位配合，配合段的内壁公差按照行业通用的间隙配合标准设计，

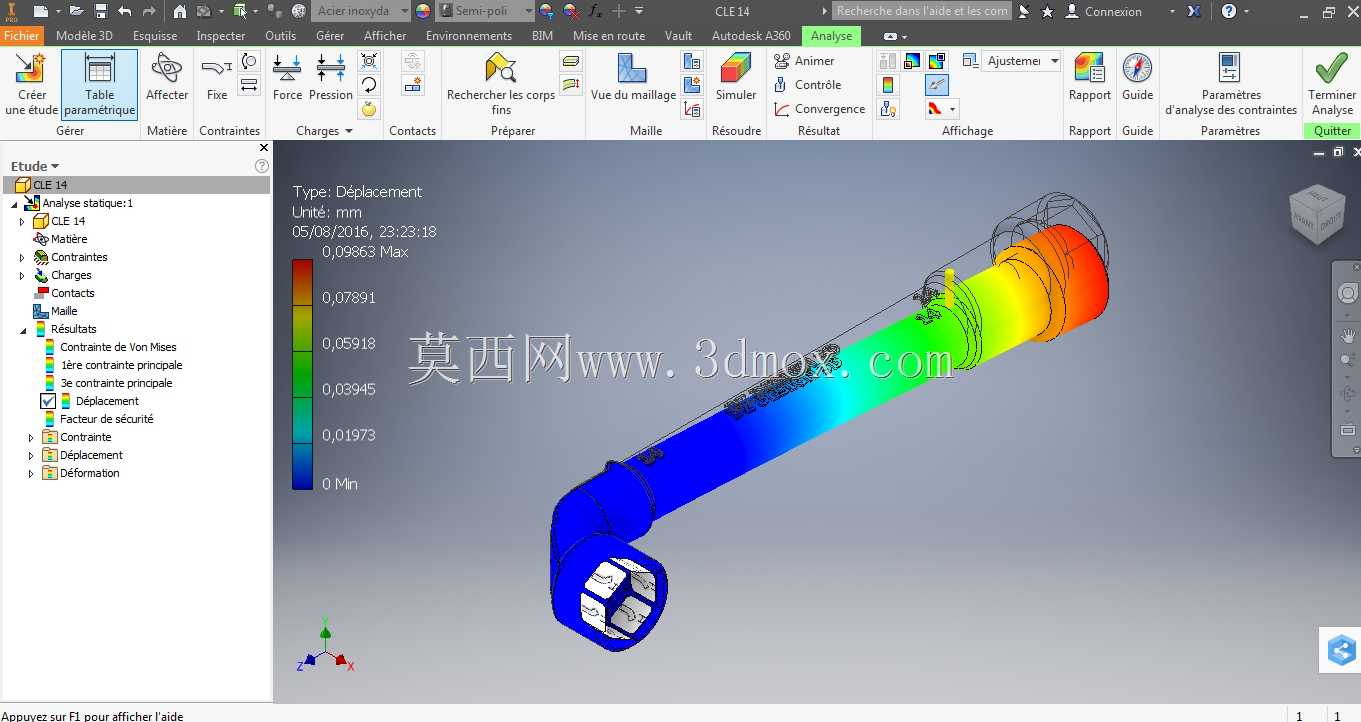

　　既保证扭矩传递过程中无明显旷量，也能让套筒在作业完成后顺利脱开，不会出现卡滞问题；中间的杆身段为主要的承力结构，仿真过程中针对该段的应力分布、受力变形量做了完整的云图输出，可直观看到不同扭矩载荷下杆身各位置的位移变化梯度，其中靠近弯角过渡的位置是应力集中的重点关注区域，建模时对该区域的圆角过渡做了精细化处理，避免因几何尖角导致的仿真应力失真，为后续的结构强化、壁厚优化提供准确的数据参考；上端的驱动端为操作人员施加作用力的位置，表面做了防滑纹理的结构还原，可模拟实际作业中手部握持施力的受力边界。设计过程中，首先根据目标紧固螺栓的额定扭矩要求，反向推导杆身的最小截面直径，结合操作空间的边界限制确定弯段的弯折角度与弯折半径，

　　弯折角度过小会导致操作时手腕受力角度不合理，增加操作人员的劳动强度，弯折角度过大则会损失杆身的有效力臂长度，需要施加更大的手部作用力才能达到目标扭矩，因此建模时反复调整了弯段的位置与角度，平衡操作便利性与结构强度的双重需求。安装与操作边界方面，该扳手无需额外的固定安装结构，属于手持便携类工具，整体长度控制在常规手动工具的便携范围内，可放入常规的五金工具箱携带，套筒端的外接尺寸适配通用规格的替换套筒，可根据不同的螺栓规格快速更换工作头，拓展工具的适用范围。仿真模型中对边界条件做了符合实际工况的设置：将套筒端与螺栓配合的接触面设置为固定约束，在握持端施加对应额定扭矩的切向作用力，可完整输出整个结构的等效应力分布、总位移变形量、

　　安全系数分布等结果，能够直接用于验证现有结构是否满足强度要求，识别结构中的薄弱位置，比如弯角过渡区如果应力超过材料的屈服强度，就需要加大过渡圆角、局部增加壁厚或者更换更高强度的材料，避免扳手在使用过程中出现断裂、塑性变形等失效问题，保障作业过程中的操作安全。此外模型中也还原了杆身的表面处理结构特征，比如杆身的镀铬层对应的几何面划分，可在后续的渲染、工艺验证环节直接调用，不需要重复做面的拆分处理，对于工具类产品的结构设计人员来说，该模型可作为同类型弯柄扭力工具的设计参考模板，调整关键尺寸参数即可快速衍生出不同扭矩等级、不同规格的系列化产品模型，大幅缩短同类型产品的开发建模周期。
