经典直板智能手机外观结构数字建模

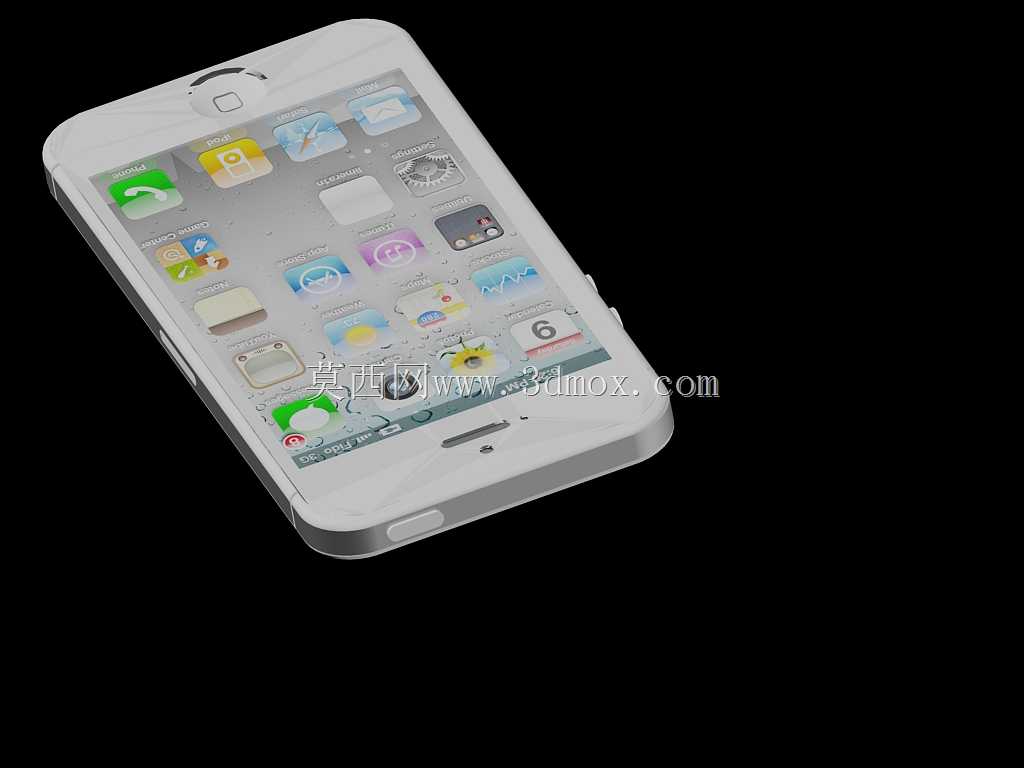

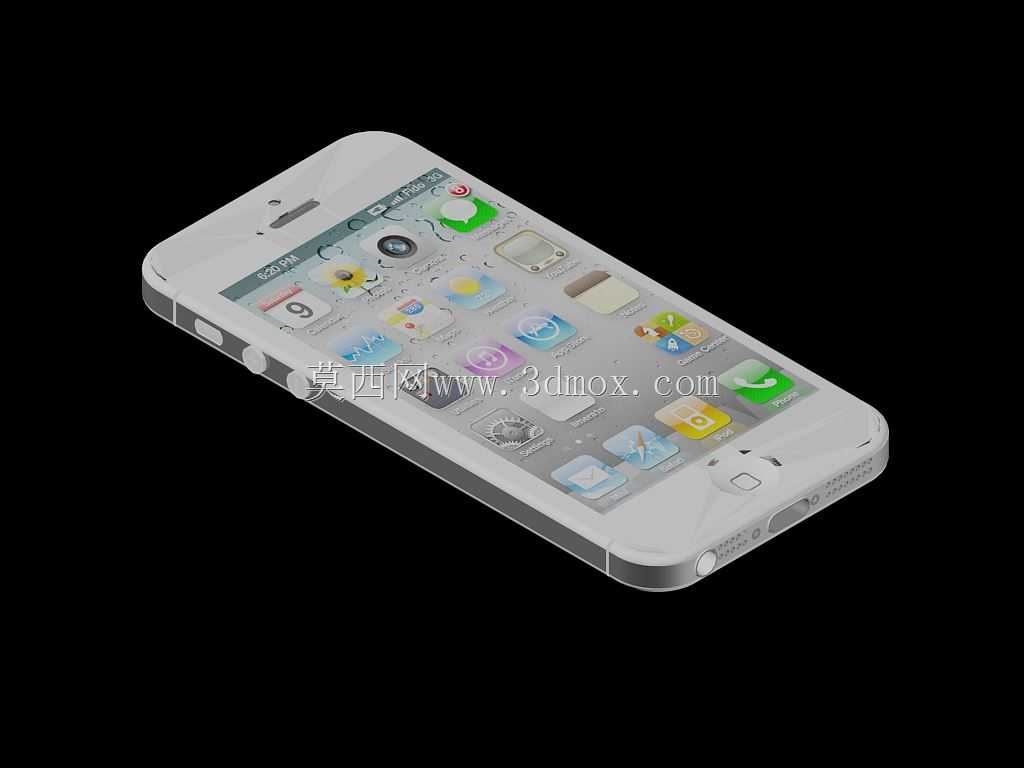

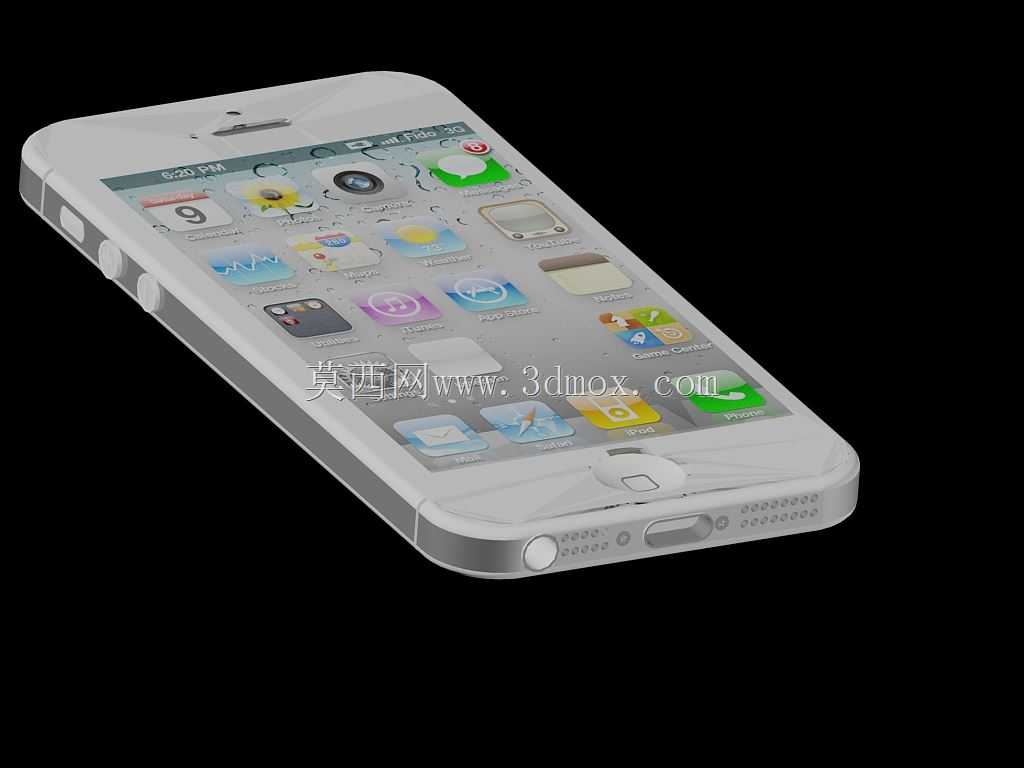

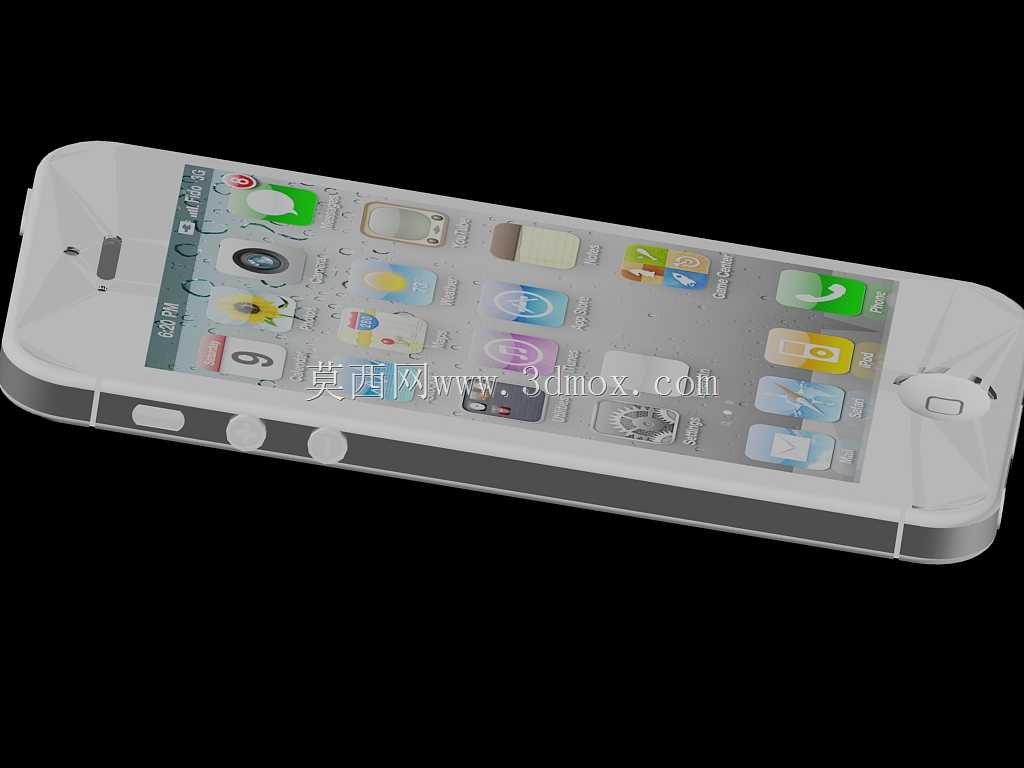

　　在消费电子结构设计领域，手持通讯终端的外观建模是产品落地前的核心验证环节，这类建模工作并非单纯还原外观造型，而是要为后续的结构堆叠、人机交互验证、手板制作提供精准的数字参照。本次建模的直板智能手机，整体采用一体化直板触控设计，机身正面覆盖完整的触控显示区域，顶部预留听筒、前置感光元件的安装位，底部设置圆形实体交互按键，机身侧面分布音量调节、电源触发的物理按键结构，背部为平整的后盖壳体，边角采用大弧度圆角过渡，完全贴合单手握持时的手掌贴合曲线，长时间握持不会产生硌手的触感。从实际应用场景来看，这类模型可用于工业设计阶段的外观方案评审，结构工程师可以基于该模型快速导入主板、电池、摄像头模组的堆叠文件，

　　验证各个元器件的安装边界是否存在干涉，确认屏幕排线、按键弹片、尾插组件的走线路径是否预留足够空间，同时也能为手板厂提供精准的加工基准，减少手板制作过程中的反复修模次数。建模过程中优先保证了各个装配面的公差预留，机身中框与前后盖的配合止口做了均匀的0.15mm间隙预留，按键位置的开孔与按键本体的配合间隙控制在0.1mm，既保证按键按压的顺畅度，也避免间隙过大进灰的问题。屏幕区域的黑边宽度做了等宽控制，符合消费电子产品的视觉一致性要求，听筒开槽的位置深度做了精准设定，保证出声通道的顺畅同时不会暴露内部结构。从安装边界来看，整机的长宽厚尺寸完全符合手持设备的通用握持范围，厚度方向预留了电池、屏幕模组、中框加强筋的堆叠空间，

　　不会出现为了追求超薄外观导致内部元器件无法排布的问题。机身底部预留了尾插、扬声器出声孔的排布位置，出声孔的阵列排布做了等距处理，既保证出声面积，也兼顾外观的整洁度。建模时对各个圆角的曲率做了连续过渡处理，从正面屏幕到中框再到后盖的曲面衔接没有出现棱角突变，在做外观渲染或者手板抛光时不会出现折痕瑕疵。这类外观模型在产品迭代过程中也能作为基础母版，后续更换后盖材质、调整摄像头位置、增减按键功能时，只需要在现有模型基础上修改对应特征即可，大幅提升后续设计的迭代效率。对于结构设计从业者而言，这类消费电子手持终端的建模练习，能有效提升曲面连续过渡、装配公差预留、人机工程适配的设计能力，建模过程中需要反复核对各个功能区域的位置合理性，

　　比如电源按键的位置要落在单手握持时拇指的自然触碰范围，音量按键的位置要对应食指的操作区间，这些细节都需要在建模阶段结合人机数据做精准定位，不能只追求视觉上的美观而忽略实际使用的操作便利性。同时模型的各个特征都做了参数化关联，调整整机尺寸时，对应的按键位置、开孔大小、圆角半径都能按比例自动适配，不需要逐个特征重新绘制，能适配不同尺寸定位的同系列产品快速改型需求。
