内螺纹连接手动液压隔膜控制阀结构

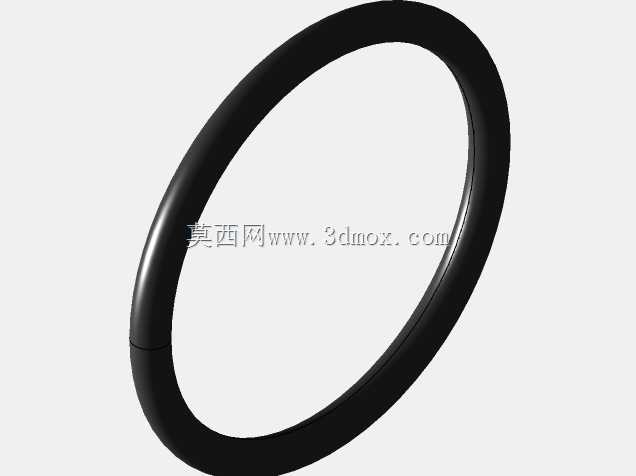

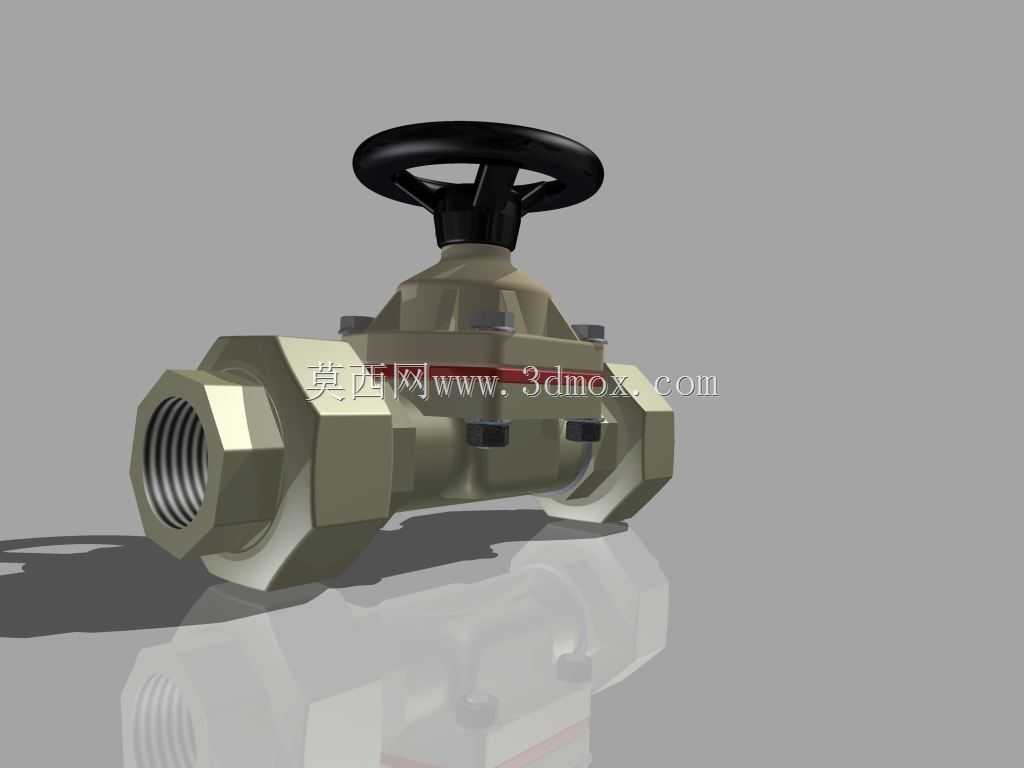

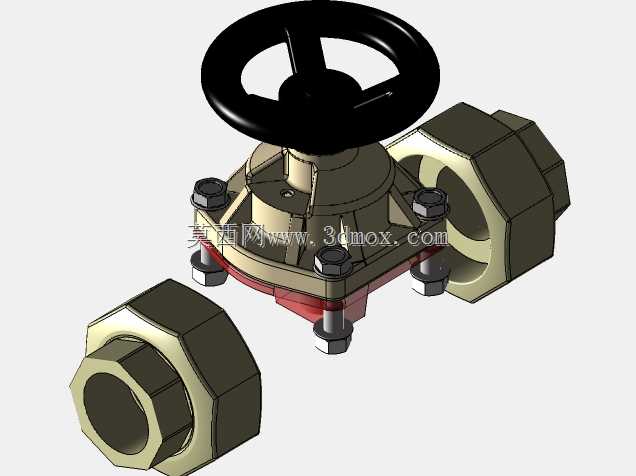

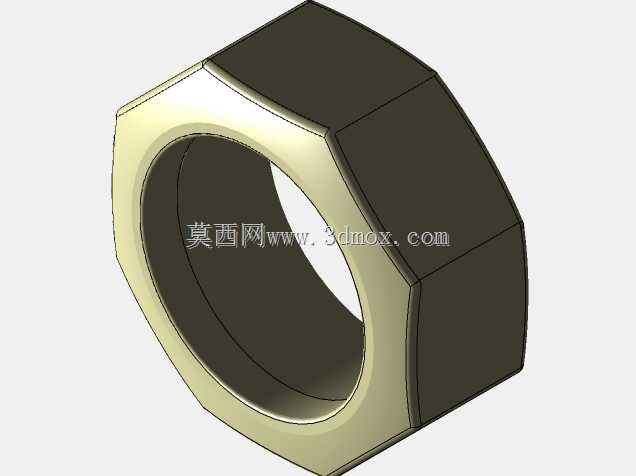

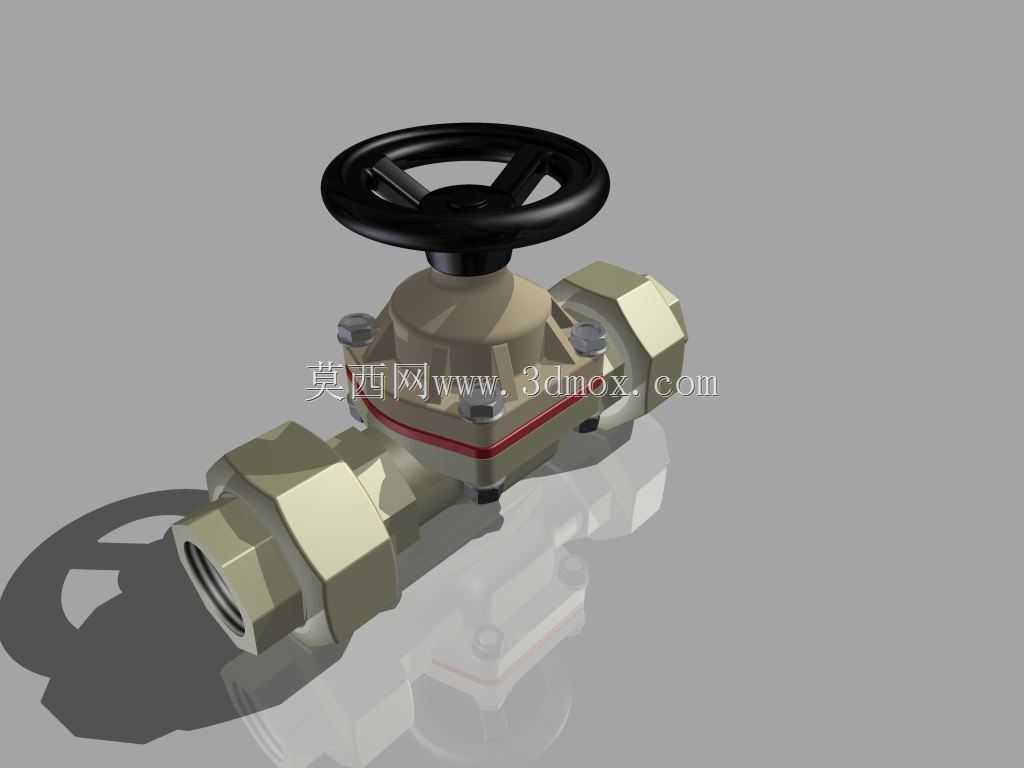

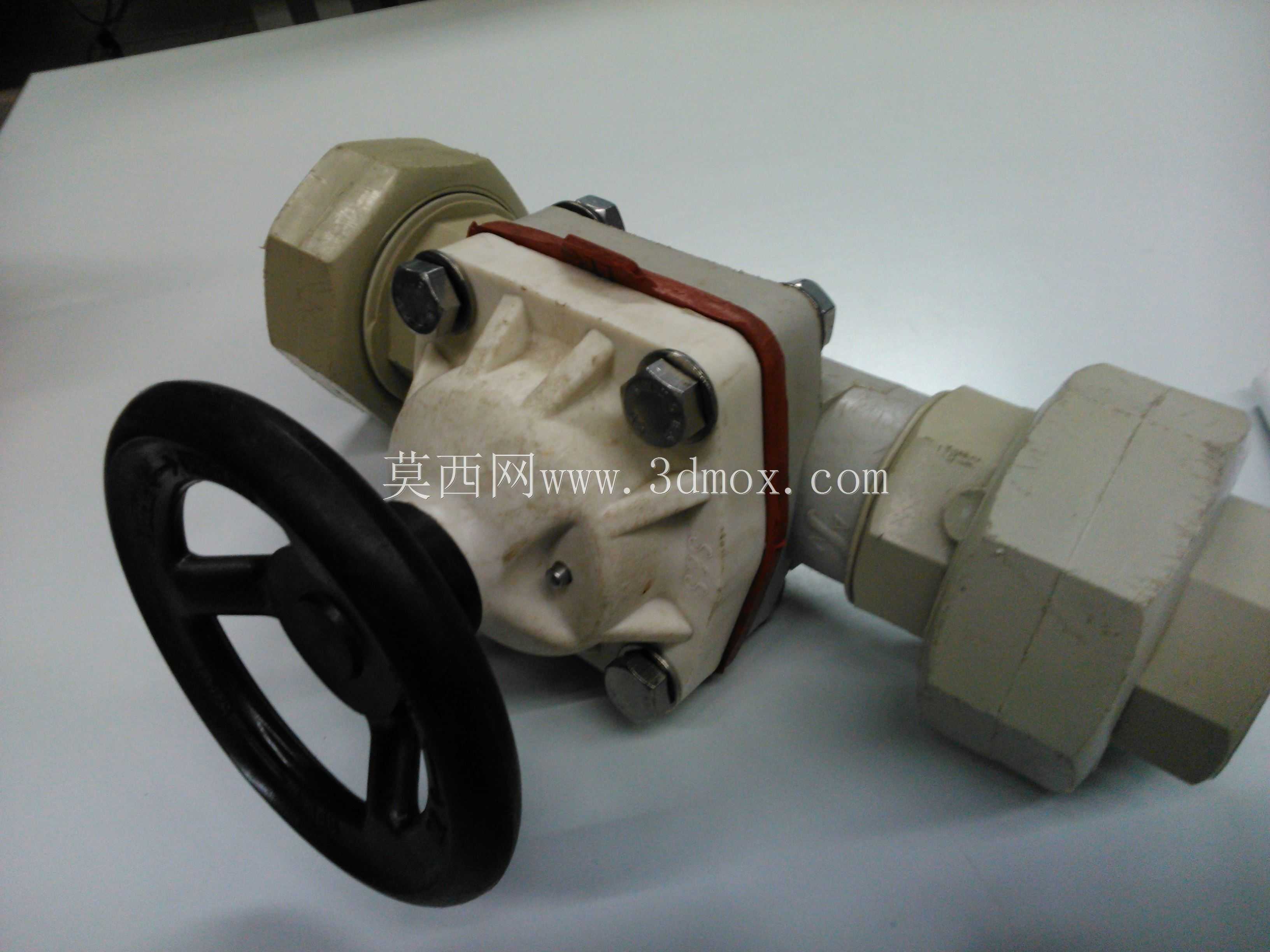

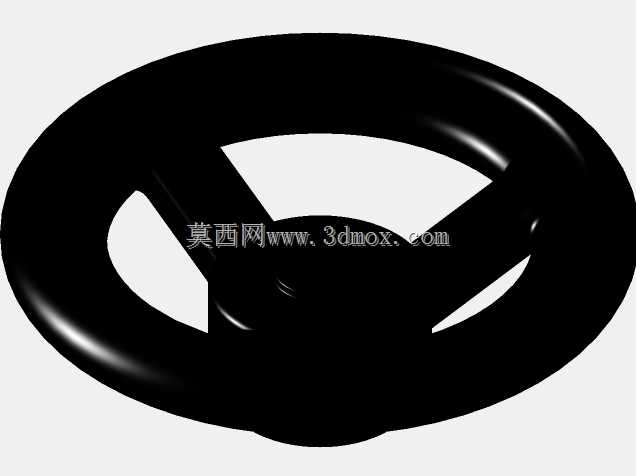

　　这款手动液压控制阀采用隔膜式截断结构，两端为内螺纹连接接口，适配常规低压流体输送管路的螺纹安装标准，可直接与同规格外螺纹管路端对接，无需额外焊接或法兰转接配件，安装时仅需在螺纹段缠绕密封生料带即可保证连接密封性，安装操作门槛低，适合小通径液压回路、低压化工流体输送支路的现场快速装配。顶部的手轮采用防滑轮辐式结构，操作时手掌贴合轮缘施加扭矩即可带动阀杆升降，手轮与阀杆的连接采用防松卡箍结构，长期频繁操作不会出现手轮松脱打滑的问题，手轮下方的阀盖部位设置了防尘密封压盖，可阻挡外界粉尘、水汽进入阀杆运动腔，避免阀杆锈蚀卡滞，延长手动操作机构的维护周期。阀体的流道采用直通式等径设计，介质流经阀体时的流阻系数远低于角式结构阀门，

　　在小流量液压控制回路中使用时，不会因为阀体内流道突变产生额外的压力损失，可有效降低回路的动力损耗。阀体中部的隔膜密封件将阀杆运动腔与介质流道完全隔离，介质不会接触到阀杆等运动部件，因此该阀可适配带有微小固体颗粒的流体介质输送控制，不会出现颗粒卡滞阀杆运动的故障，也避免了介质沿阀杆缝隙外漏的问题，密封可靠性优于普通截止式控制阀。阀体的主体承压结构采用六角外形设计，安装时可使用普通活动扳手卡持阀体六角部位施加反向扭矩，避免安装过程中阀体随管路转动导致的密封面错位，阀体的结构壁厚经过等强度校核，在额定工作压力下，各部位的应力分布均匀，不会出现局部应力集中导致的阀体开裂问题。该阀的控制方式为手动截止调节，既可以做通断式截断阀使用，

　　也可以通过调节阀瓣的开启高度控制管路的介质流量，在小型液压试验台、化工试剂输送支路、实验室流体管路系统中，可作为支路流量调节、回路通断控制的核心元件使用。设计过程中优先考虑了非金属材质阀体的成型工艺性，阀体外部无复杂倒扣结构，可采用注塑工艺一次成型，生产效率高，成型后的尺寸一致性好，适合批量生产应用。隔膜压紧部位采用多螺栓均布压紧结构，拧紧螺栓时可按照对角顺序逐步施加扭矩，保证隔膜周边的压紧力均匀，避免局部压紧力不足导致的介质内漏，也不会因为局部压力过大压损隔膜，缩短密封件的使用寿命。两端的内螺纹接口长度符合常规管路安装的旋合长度要求，安装后螺纹的啮合牙数满足承压强度要求，不会因为管路振动出现螺纹松脱的问题。手轮的操作扭矩经过优化设计，在额定工作压力下开启或关闭阀门，仅需单人单手操作即可完成，无需借助加长力臂，日常操作维护十分便捷。
